Рейки нивелирные ATLAS серии AGR
| Номер в ГРСИ РФ: | РБ 03 01 4007 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | "GUANGDONG KOLIDA INSTRUMENT CO. LTD.", Китай |
Рейки нивелирные ATLAS серии AGR (далее - рейки) предназначены для определения превышений методом геометрического нивелирования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4007 20 |
| Наименование | Рейки нивелирные ATLAS серии AGR |
| Год регистрации | 2020 |
| Номер сертификата | 13481 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "GUANGDONG KOLIDA INSTRUMENT CO. LTD.", Китай (CN) |
Производитель / Заявитель
фирма "GUANGDONG KOLIDA INSTRUMENT CO. LTD."
Адрес: Add 3/F, Hai Wang Building, Tian He Industrial Park, Ke Yun Road, Guangzhou 510665
Контакты: +86-20-85542075 / +86-20-85542136
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1905-2009. |
Поверители
Скачать
|
Описание типа РБ 03 01 4007 20 [2009-06-04]
rb-03-01-4007-20_2009-06-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4007 20 [2015-01-23]
rb-03-01-4007-20_2015-01-23.pdf
|
Скачать |
Описание типа
Назначение
Рейки нивелирные ATLAS серии AGR (далее - рейки) предназначены для определения превышений методом геометрического нивелирования.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия заключается в считывании показаний с помощью нивелира со шкалы рейки, которая устанавливается на контролируемую поверхность.
Рейка представляет собой алюминиевые бруски (секции), соединенные между собой и имеющие возможность складываться и раскладываться. Шкала рейки представляет собой деления красного и черного цвета, нанесенные с интервалом 10 мм.
Рейки выпускаются следующих исполнений: AGR 3(3), AGR 4 (4), AGR 5(5).
Внешний вид реек приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

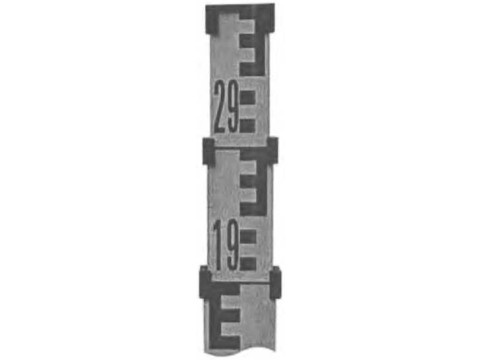

Рисунок 1 - Внешний вид реек нивелирных ATLAS серии AGR
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики реек приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Обозначение исполнений | ||
|
ATLAS AGR 3(3) |
ATLAS AGR 4(4) |
ATLAS AGR 5(5) | |
|
Номинальная длина, мм |
3000 |
4000 |
5000 |
|
Интервал деления шкалы, мм |
10 |
10 |
10 |
|
Допускаемое отклонение интервала деления шкалы, мм. не более |
±0,5 |
±0,5 |
±0,5 |
|
Допускаемое отклонение длины метрового интервала от номинального значения, мм, не более |
±1,0 |
±1,0 |
±1,0 |
|
Количество секций |
3 |
4 |
5 |
|
Условия эксплуатации: - диапазон рабочих температур. °C - относительная влажность, % |
от минус 20 до плюс 40 95%, без конденсации влаги | ||
|
Диапазон температур хранения, °C |
от минус 20 до плюс 40 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят наименования, представленные в таблице 2:
Таблица 2 - Комплект поставки
|
Наименование |
Количество, ед. |
|
Рейка нивелирная ATLAS серии AGR |
1 |
|
Чехол |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1905-2009 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GUANGDONG KOLIDA INSTRUMENT СО. LTD", Китай.
Методика поверки МРБ МП. 1905-2009 - "Рейки нивелирные ATLAS серии AGR".
Заключение
Рейки нивелирные ATLAS серии AGR соответствуют требованиям технической документации фирмы "GUANGDONG KOLIDA INSTRUMENT СО. LTD", Китай.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
