Нивелиры оптические серии SOUTH NL в комплекте с рейками серии AGR
| Номер в ГРСИ РФ: | РБ 03 01 5521 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD", Китай |
|
Описание типа РБ 03 01 5521 20 [2015-01-26]
rb-03-01-5521-20_2015-01-26.pdf
|
Скачать |
Нивелиры оптические серии SOUTH NL (далее - нивелиры) в комплекте с рейками серии AGR (далее - рейки), предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5521 20 |
| Наименование | Нивелиры оптические серии SOUTH NL в комплекте с рейками серии AGR |
| Год регистрации | 2020 |
| Номер сертификата | 13541 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-06-26 |
| Получатель сертификата | фирма "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD", Китай (CN) |
Производитель / Заявитель
фирма "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD"
Адрес: 4/F. No. 8, Jinn Gong Road, Tian lie Software Park, Zhong Shan Avenue West
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2460-2014. |
Поверители
Скачать
|
Описание типа РБ 03 01 5521 20 [2015-01-26]
rb-03-01-5521-20_2015-01-26.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры оптические серии SOUTH NL (далее - нивелиры) в комплекте с рейками серии AGR (далее - рейки), предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров основан на автоматической установке визирной оси зрительной трубы в горизонтальное положение с помощью маятникового оптикомеханического компенсатора с магнитным или воздушным демпфером. Определение превышения заключается в визировании горизонтальной визирной осью нивелира на шкалы реек, расположенных на одинаковом расстоянии и на одной линии по обе стороны от нивелира, и нахождении разности полученных отсчетов. Полученная разность составляет превышение одной точки над другой.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами, вертикальная осевая система с горизонтальным лимбом. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню подъемными винтами трегера. Наведение в горизонтальной плоскости на рейку осуществляется с помощью наводящего двухстороннего винта без зажимного устройства. Фокусирующим винтом устанавливают четкое изображение шкалы рейки.
Нивелиры выпускают следующих модификаций: SOUTH NL-DSZ2, SOUTH NL-DSZ3,
SOUTH NL-Z32, SOUTH NL-A32, SOUTH NL-C32, SOUTH NL20, SOUTH NL28.
SOUTH NL24,
Внешний вид нивелиров и реек представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в описанию типа.
Государственный ржтр I средств измерений / \ Республики Беларусь ] \Для ДСХуШИТПв/
Нивелиры оптические серии SOUTH NL Рейки серии AGR

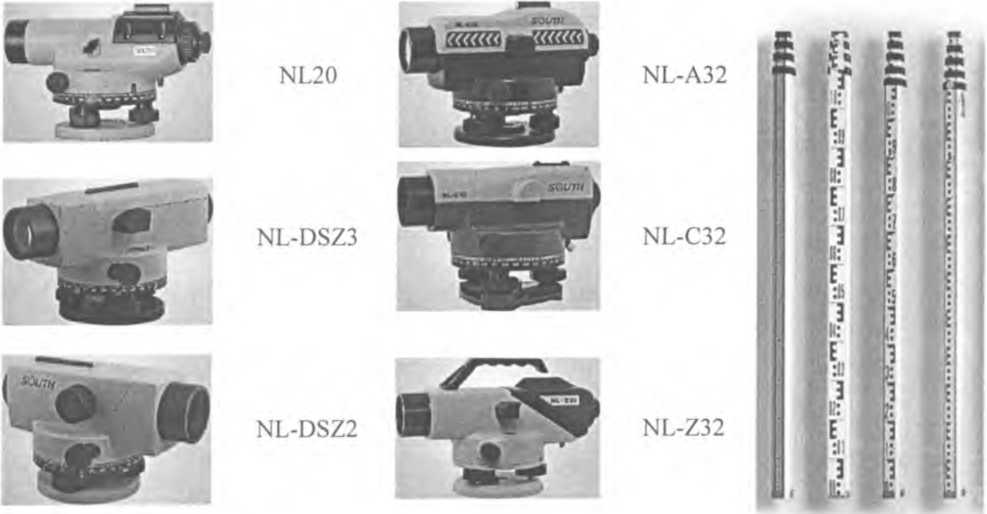

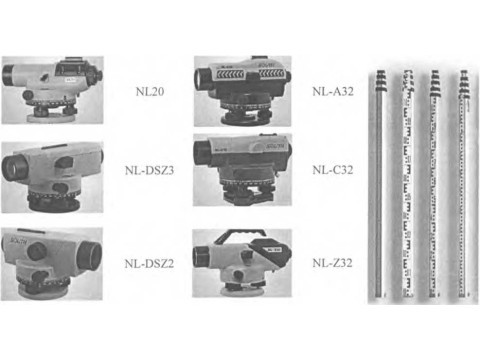

Рисунок 1 -Внешний вид нивелиров серии SOUTH NL и реек серии AGR
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение | ||||||||
|
NL-DSZ2 |
NL-DSZ3 |
NL-Z32 |
NL-A32 |
NL-C32 |
NL20 |
NL24 |
NL28 |
NL32 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
СКО измерения превышения на 1 км двойного хода, мм, не более: -без микрометра -с микрометром |
1,0 |
1,5 |
1.0 |
1,0 |
1,0 |
2.5 |
2,0 |
1,5 |
1.0 |
|
0,5 |
— | ||||||||
|
Увеличение зрительной трубы, крат |
32 |
28 |
32 |
32 |
32 |
20 |
24 |
28 |
32 |
|
Диаметр входного зрачка зрительной трубы, мм |
45 |
45 |
45 |
40 |
40 |
34 |
34 |
38 |
38 |
|
Наименьшее расстояние визирования, м |
0,6 |
0,6 |
0,3 |
0,3 |
0.3 |
0.5 |
0,5 |
0,5 |
0,5 |
|
Коэффициент нитяного дальномера. % |
100 ± 1 | ||||||||
|
Цена деления уровня при зрительной трубе |
872 мм | ||||||||
|
Тип компенсатора |
магнитно-демпферный |
воздуш ный |
магнитно-демпферный | ||||||
|
Диапазон работы компенсатора, не менее |
±15' | ||||||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,3" |
±0,4" |
±0,3" |
±0,3" |
±0,3" |
±0,6" |
±0,6" |
±0,6" |
±0,6" |
|
Время затухания колебаний подвесной системы, с, не более |
2 | ||||||||
|
Угловое поле зрения трубы, не менее |
1°30' |
1°20' | |||||||
|
Угол i нивелира, не более |
10" | ||||||||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 30 до плюс 50 |
от минус 20 до плюс 50 | |||||||
|
Диапазон температур окружающей среды при хранении,°C |
от минус 40 до плюс 70 | ||||||||
|
Габаритные размеры, мм, не более |
220x140x140 |
270x180х 155 |
220х155х 140 |
220x150х 140 |
215x128x140 | ||||
|
Масса, кг, не более |
2,0 |
2,0 |
2,1 |
1,7 |
1,8 |
1,5 |
1,5 |
1,5 |
1,5 |
|
Степень защиты оболочки (IP) по ГОСТ 14254 (IEC 529) |
IP65 |
IP65 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
Основные технические и метрологические характеристики реек представлены в таблице 2.
Таблица 2_______________________________________________________________________
|
Характеристика |
Значение | ||
|
AGR3 |
AGR4 |
AGR5 | |
|
Номинальная длина шкалы рейки, мм |
3000 |
4000 |
5000 |
|
Длина деления шкалы, мм |
10 | ||
|
Допустимое отклонение, мм, не более: - длины деления шкалы - метрового интервала |
±0,5 ±1,0 | ||
|
Диапазон температур окружающей среды при эксплуатации и хранении, °C |
от минус 20 до плюс 50 | ||
|
Габаритные размеры, мм, не более |
1180x60x40 |
1200x60x40 |
1230x60x40 |
|
Масса, кг, не более |
1,4 |
1,6 |
2,0 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- нивелир;
- нитяной отвес;
- укладочный футляр;
- рейка;
- руководство по эксплуатации;
- методика поверки МРБ МП.2460-2014.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD" (Китай)
ГОСТ 23543-88 "Приборы геодезические. Общие технические условия"
ГОСТ 10528-90 "Нивелиры. Общие технические условия"
МРБ МП.2460-2014 "Нивелиры оптические серии SOUTH NL в комплекте с рейками серии AGR. Методика поверки".
Заключение
Нивелиры оптические серии SOUTH NL в комплекте с рейками серии AGR соответствуют требованиям технической документации фирмы "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD" (Китай), ГОСТ 23543-88, ГОСТ 10528-90.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
