Нивелиры оптические Leica серии NA в комплекте с рейками CLR, GPLE

Наименование характеристики

Значение

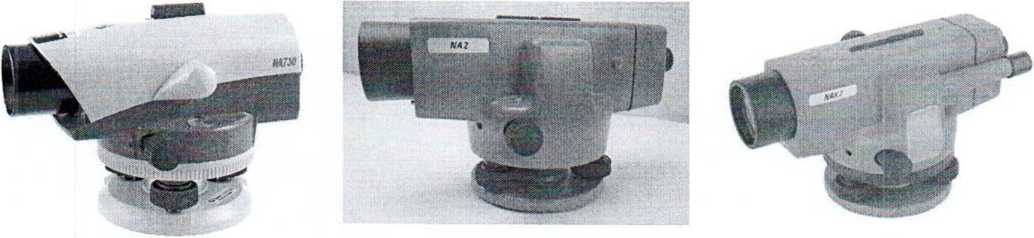

NA2

NAK2

Диапазон работы компенсатора, не менее

±15'

±15'

Угол i нивелира, не более

10"

10"

Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более

0,3"

0,3"

СКО измерения превышения на 1 км двойного хода, мм, не более

0,7

0,7

СКО измерения превышения на 1 км двойного хода с оптическим микрометром, мм, не более

0,3

0,3

Увеличение зрительной трубы, крат, не менее

32

32

Наименьшее расстояние визирования, м, не более

1,6

1,6

Поле зрения на расстоянии 100 м, м, не менее

2,2

2,2

Диапазон градуировки

360°

360°

Интервал градуировки

1°

1°

Коэффициент нитяного дальномера, %

100 ± 1

100 ± 1

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP53

IP53

Диапазон температур окружающей среды при эксплуатации, °C

от минус 20 °C до плюс 50 °C

Диапазон температур окружающей среды при хранении, °C

от минус 40 °C до плюс 70 °C

Наименование характеристики

Значение

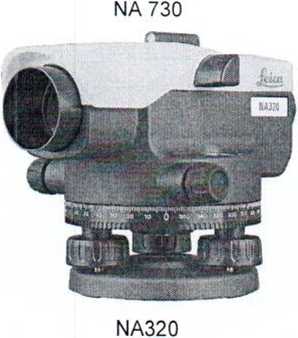

NA320

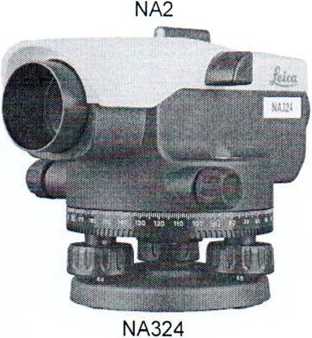

NA324

NA332

Диапазон работы компенсатора, не менее

±15'

±15'

±15'

Угол i нивелира, не более

10"

10"

10"

Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более

0,5"

0,5"

0,5"

СКО измерения превышения на 1 км двойного хода, мм, не более

2,5

2,0

1,8

Увеличение зрительной трубы, крат, не менее

20

24

32

Наименьшее расстояние визирования, м, не более

1,0

1,0

1,0

Поле зрения на расстоянии 100 м, м, не менее

2,1

2,1

2,1

Диапазон градуировки

360°

360°

360°

Интервал градуировки

1°

1°

1°

Коэффициент нитяного дальномера, %

100±1

100±1

100±1

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP54

IP54

IP54

Диапазон температур окружающей среды при эксплуатации, °C

от минус 2С до плюс 40

!°С °C

Диапазон температур окружающей среды при хранении, °C

от минус 40 °C до плюс 70 °C

Наименование характеристики

Значение

NA520

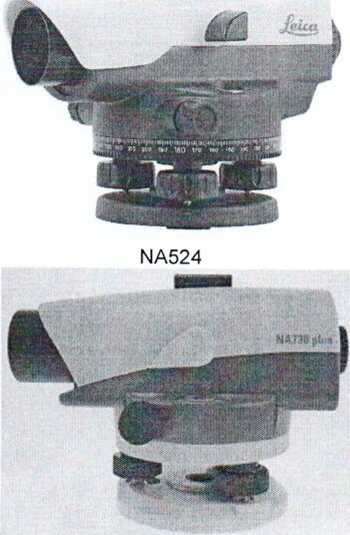

NA524

NA532

Диапазон работы компенсатора, не менее

±15'

±15'

±15'

Угол i нивелира, не более

10"

10"

10"

Систематическая погрешность работы компенсатора на Т наклона оси нивелира, не более

0,5"

0,5"

0,5"

СКО измерения превышения на 1 км двойного хода, мм, не более

2,5

1,9

1,6

Увеличение зрительной трубы, крат, не менее

20

24

32

Наименьшее расстояние визирования, м, не более

1,0

1,0

1,0

Поле зрения на расстоянии 100 м, м, не менее

2,1

2,1

2,1

Диапазон градуировки

360°

360°

360°

Интервал градуировки

1°

1°

1°

Коэффициент нитяного дальномера, %

100±1

100±1

100±1

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP56

IP56

IP56

Диапазон температур окружающей среды при эксплуатации, °C

от минус 2С

до плюс 40

°C °C

Диапазон температур окружающей среды при хранении, °C

от минус 40 °C до плюс 70 °C

Наименование характеристики

Значение

NA720

NA724

NA728

NA730

NA730 plus

Диапазон работы компенсатора, не менее

±15'

±15'

±15'

±15'

±15'

Угол i нивелира, не более

10"

10"

10"

10"

10"

Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более

0,5"

0,5"

0,3"

0,3"

0,3"

СКО измерения превышения на 1 км двойного хода, мм, не более

2,5

2,0

1,5

1,2

0,7

Увеличение зрительной трубы, крат, не менее

20

24

28

30

30

Наименьшее расстояние визирования, м, не более

0,5

0,5

0,5

0,7

0,7

Поле зрения на расстоянии 100 м, м, не менее

2.1

2,1

2,1

2,1

2,1

Диапазон градуировки

360°

360°

360°

360°

360°

Интервал градуировки

1°

1°

1°

Г

1°

Коэффициент нитяного дальномера, %

100±1

100±1

100±1

100±1

100±1

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP57

IP57

IP57

IP57

IP57

Диапазон температур окружающей среды при эксплуатации, °C

от минус 20 °C до плюс 50 °C

Диапазон температур окружающей среды при хранении, °C

от минус 40 °C до плюс 70 °C

Наименование характеристики

Значение

Номинальная длина шкалы рейки, мм, не более

4000

Количество секций, не более

4

Длина деления шкалы, мм

10

Допускаемое отклонение, мм, не более: - длина деления шкалы;

- метрового интервала

±0,5 ±1,0

Тип изображения

прямой

Диапазон температур окружающей среды при эксплуатации, °C

от минус 20 °C до плюс 40 °C

Диапазон температур окружающей среды при хранении, °C

от минус 30 °C до плюс 55 °C

Наименование характеристики

Значение

Материал рейки

инвар

Номинальная длина шкалы рейки, мм, не более

3000 (GPLE2N, GPLE3N)

Отклонение от перпендикулярности пятки к оси рейки, мм, не более

±5'

Абсолютная погрешность нанесения шага штрихкода, мм, не более

±(0,02+2-L-10'5)

Диапазон температур окружающей среды при эксплуатации, °C

от минус 20 °C до плюс 50 °C

Диапазон температур окружающей среды при хранении, °C

от минус 40 °C до плюс 70 °C

Примечание: L- измеряемая длина шкалы рейки, мм

Наименование

Количество

Нивелир оптический

1

Защитный чехол

1

Шестигранный ключ

1

Крышка объектива

1

Упаковочная коробка

1

Рейка нивелирная CLR или GPLE

1

Инструкция по технике безопасности

1

Руководство по эксплуатации

1

Методики поверки МРБ МП. 1402-2008, МРБ МП. 1851-2018

1

Отвес*

1

Штатив*

1

Площадка под нивелир*

1

* - входят в комплект поставки по отдельной заявке заказчика
