Нивелиры электронные Trimble DINI в комплекте с рейками серии LD
| Номер в ГРСИ РФ: | РБ 03 01 5620 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | "Trimble Jena GmbH", Германия |
Нивелиры электронные Trimble DINI (далее - нивелиры) в комплекте с рейками серии LD (далее - рейки) предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам, измерения расстояний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5620 20 |
| Наименование | Нивелиры электронные Trimble DINI в комплекте с рейками серии LD |
| Год регистрации | 2020 |
| Номер сертификата | 13482 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "Trimble Jena GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Trimble Jena GmbH"
Адрес: Carl-Zeiss Promenade 10, D-07740 Jena
Контакты: +49-3641-5311-0
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2482-2018. |
Поверители
Скачать
|
Описание типа РБ 03 01 5620 20 [2015-05-12]
rb-03-01-5620-20_2015-05-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5620 20 [2018-03-20]
rb-03-01-5620-20_2018-03-20.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры электронные Trimble DINI (далее - нивелиры) в комплекте с рейками серии LD (далее - рейки) предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам, измерения расстояний.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Нивелиры и рейки обеспечивают максимальную производительность при выполнении повседневных геодезических работ. Они имеют прочную конструкцию (с защитой от пыли и влаги IP55), позволяющую использовать его в суровых полевых условиях. Подсветка экрана и круглого уровня позволяет работать даже в сумерках.
Для выполнения измерения нивелиру требуется 30-сантиметровый сегмент штрихкодовой рейки. Благодаря этому можно измерять большее значение превышения с одной станции и экономить время.
Удобство работы с нивелиром обеспечивают большой графический дисплей и удобная клавиатура.
Нивелиры выпускаются следующих модификаций: DINI 0.3, DINI 0.7.
Рейки выпускаются следующих модификаций: LD11, LD12, LD13.
Внешний вид нивелиров приведен на рисунке 1, внешний вид реек приведен на рисунке 2.
Места нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

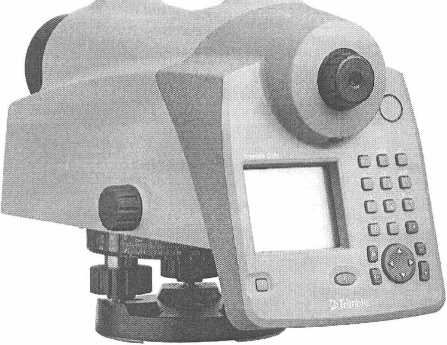

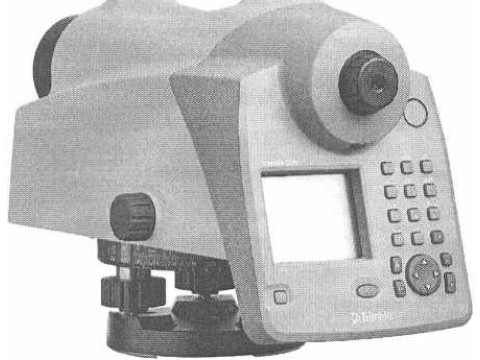

Рисунок 1 - Внешний вид нивелиров DINI
I ■■■ инн in ia ■ HBiaiaiaiiii ин
LD11
• llllll
шик нан
in* яinaan
tat
■ lie IBS a.a anil инЛ
LD12
4 8 til til l1Я S i fI 1
LD13
Рисунок 2 - Внешний вид реек
тт
\Рсерсвда-7
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров и реек приведены в таблицах 1, 2.
Таблица 1 - Основные технические и метрологические характеристики нивелиров.
|
Наименование характеристик |
Обозначение модификаций | |
|
Trimble DINI 0.3 |
Trimble DINI 0.7 | |
|
Увеличение зрительной трубы, крат |
32 |
26 |
|
Поле зрения, м, не менее, на расстоянии 100 м |
2,2 | |
|
Цена деления горизонтального лимба |
1° | |
|
Угол / нивелира, не более |
±10” | |
|
Диапазон измерения расстояний, м |
от 1,5 |
до 100 |
|
Абсолютная погрешность при измерении расстояний, мм, не более |
20 |
25 |
|
Диапазон работы компенсатора, не менее |
±' |
5’ |
|
Систематическая погрешность работы компенсатора на Г наклона оси нивелира, не более |
±0,2” |
±0,5” |
|
Коэффициент нитяного дальномера, % |
100±1 | |
|
Допускаемая СКП при измерении превышения на 1 км двойного хода по инварной рейке, мм, не более |
0,3 |
0,7 |
|
Масса, кг, не более |
3,5 | |
|
Диапазон температур при эксплуатации, °C |
от минус 20 до плюс 50 | |
|
Диапазон температур при хранении, °C |
от минус 40 до плюс 70 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP55 | |
Таблица 2 - Основные технические и метрологические характеристики реек.
|
Обозначение рейки |
LD11 |
LD12 |
LD13 |
|
Тип рейки |
инварная |
инварная |
инварная |
|
Номинальная длина рейки, м |
1 |
2 |
3 |
|
Абсолютная погрешность нанесения шага штрихкода, мм, не более |
±(0,02 + 0,02*L) | ||
|
Температура при эксплуатации, °C |
от минус 20 до плюс 50 | ||
|
Температура при хранении, °C |
от минус 40 до плюс 70 | ||
|
Примечание: L - измеряемое расстояние, м | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- нивелир электронный Trimble DINI
1 шт.;
1 шт.;
1 шт.;
1 шт.;
1 экз.;
1 шт.;
гп
- аккумуляторные батареи
- зарядное устройство для аккумуляторов
- кабель - PC USB
- руководство по эксплуатации
- транспортировочный кейс
- чехол от дождя
- рейка серии LD*
- методика поверки МРБ МП.2482-2015
* - поставляется по отдельному заказу.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Trimble Jena GmbH», Германия.
МРБ МП.2482-2015 «Нивелиры электронные Trimble DINI. Методика поверки».
Заключение
Нивелиры электронные Trimble DINI в комплекте с рейками серии LD соответствуют требованиям технической документации фирмы «Trimble Jena GmbH», Германия.
Нивелиры электронные Trimble DINI в комплекте с рейками серии LD соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация № RU Д-и8.АУО4.В.ЗО194 о соответствии техническим регламентам, срок действия по 24.11.2020 включительно).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
