Кондуктометры портативные КП-150МИ

Назначение

Кондуктометры портативные КП-15 ОМИ (далее - кондуктометры) предназначены для измерения удельной электропроводности (УЭП) и температуры водных растворов. Кондуктометры могут применяться для определения массовой концентрации солей в водных растворах в пересчете на NaCl (условного солесодержания - УСС) и расчета удельной электропроводности, приведенной к 25 °C (УЭП25) по линейной зависимости.

Область применения: проведение измерений в системах проточного и наливного пробоотбора в цеховых условиях, в стационарных и передвижных лабораториях предприятий теплоэнергетики, в агропромышленном комплексе, в области охраны окружающей среды и других областях хозяйственной деятельности.

Описание

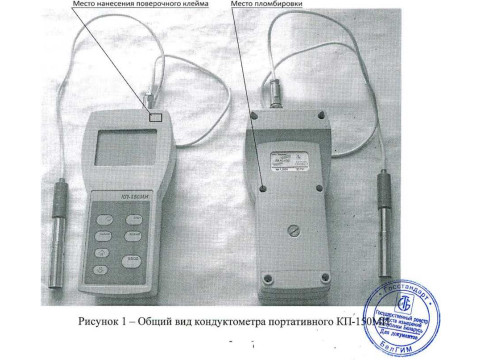

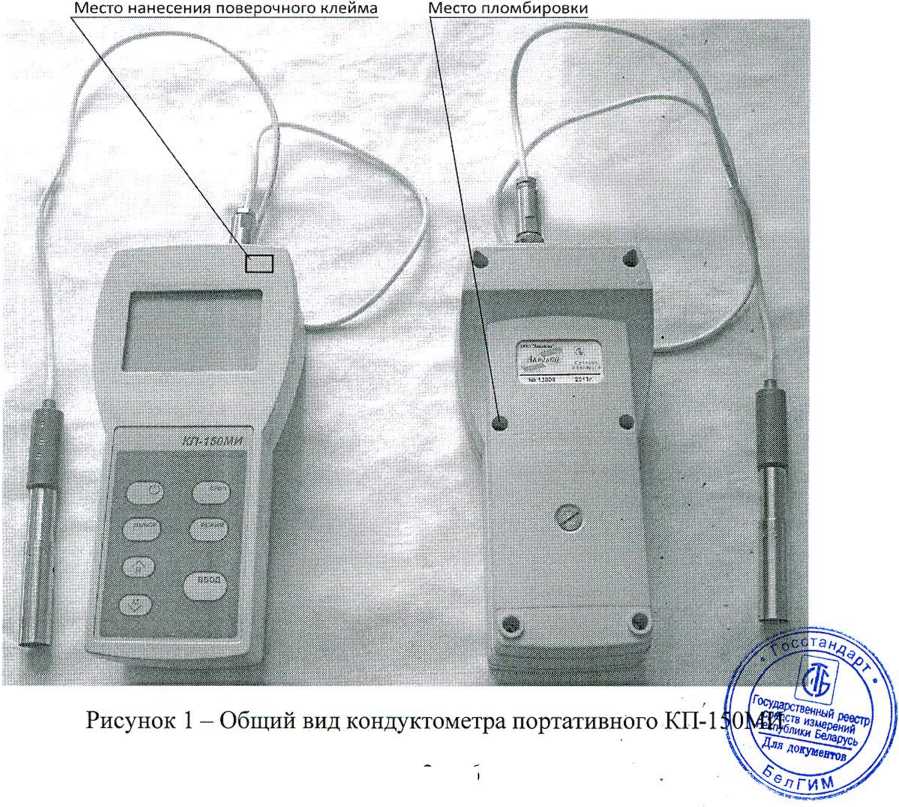

Кондуктометры состоят из первичного преобразователя (в дальнейшем -датчик) и вторичного преобразователя (в дальнейшем - преобразователь).

В комплекте с преобразователем можно использовать следующие датчики электропроводности:

ДЭ-01 - двухэлектродный контактный кондуктометрический датчик для измерения удельной электропроводности обессоленных вод;

ДЭ-02 - двухэлектродный контактный кондуктометрический датчик для измерения удельной электропроводности технологических растворов и природных вод.

Кондуктометры выпускаются в следующих исполнениях:

КП-15ОМИ - кондуктометр, укомплектованный датчиками элею^б^Щ5в.рдности ДЭ-01 и ДЭ-02, предназначенный для измерения удельной электоог^ЬвоЬнрсти обессоленных, природных вод и технологических растворов. II (^£^^7 //

'Х \Дм Аокулентов/ k

КП-150.1 МИ    - кондуктометр, укомплектованный датчиком

электропроводности ДЭ-01, предназначенный для измерения удельной электропроводности обессоленных вод.

КП-150.2МИ    - кондуктометр, укомплектованный датчиком

электропроводности ДЭ-02, предназначенный для измерения удельной электропроводности природных вод и технологических растворов.

Кондуктометры должны производить измерения в протоке с применением входящей в комплект поставки проточной ячейки.

Питание кондуктометров осуществляется от автономного источника питания.

Результаты измерений кондуктометров выводятся в цифровой форме на встроенный дисплей. Эти значения могут быть переданы в персональный компьютер по интерфейсу связи по стыку С2 в соответствии с ГОСТ 18145.

Условия эксплуатации:

- температура окружающего воздуха от минус 10 °C до 55 °C (нормальные условия применения (20 ± 5) °C);

- атмосферное давление от 84 до 106,7 кПа;

- относительная влажность окружающего воздуха до 90 % при температуре 30 °C;

- рабочий диапазон температуры анализируемой среды от 5 °C до 50 °C (нормальные условия применения (20 ±3) °C);

- анализируемая среда - водные растворы неорганических и органических соединений, технологические растворы без химически агрессивных веществ, а также веществ, склонных к образованию стойких отложений, пожаровзрывобезопасные.

Основные технические и метрологические характеристики

Диапазоны измерений кондуктометров приведены в таблице 1.

Таблица 1

Пределы допускаемых значений основной абсолютной погрешности кондуктометров при измерении УЭП, при нормальных условиях применения не более:

±(0,003+0,015%) - с датчиком ДЭ-01;

±(0,03+0,015%) - с датчиком ДЭ-02

где - измеренное значение УЭП, мкСм/см.

Предел допускаемого значения основной абсолютной погрешности кондуктометров при измерении температуры не более ±1,0 °C.

Дополнительные погрешности кондуктометров, обусловленные изменением внешних влияющих величин в рабочих условиях применения, не превышают значений, указанных в таблице 2.

Таблица 2

Время установления показаний кондуктометров при скачкообразном изменении УЭП, не более 30 сек.

Время установления показаний кондуктометров при скачкообразном изменении температуры не превышает 180 сек.

Предел допускаемого значения относительной погрешности пересчета УЭП в УСС (по таблице, приведенной в эксплуатационной документации) у кондуктометров не более ±1,0 %.

Предел допускаемого значения относительной погрешности псдесчеуаУ Э11 в удельную электропроводность, приведенную к 25 °C (УЭП25) у кевду^Йиетаов не более ±0,5 %.                                                                                    II Г^Дарственный реестр) 11

1              I

ХД’я документов/ /

Цены единиц младшего разряда (дискретности) для интервалов показаний кондуктометра на дисплее кондуктометров приведены в таблице 3.

Таблица 3

Преобразователь работает с датчиками, имеющими постоянную К, в диапазоне от 0,01 до 10,0 см'1.

Питание кондуктометра осуществляется от автономного источника, состоящего из четырех элементов напряжением от 1,25 В до 1,7 В.

Допускается питание кондуктометров от внешнего источника постоянного напряжения от 5 В до 14 В.

Величина электрического тока, потребляемого кондуктометром от источника питания не более 10 мА.

Габаритные размеры и масса соответствуют таблице 4.

Таблица 4

Знак утверждения типа

Знак утверждения типа наносится на корпус измерительного преобразователя кондуктометров и на титульный лист формуляра типографским способом.

Комплектность

Комплект поставки кондуктометров приведен в таблице 5.

Таблица 5

Обеспечение поверки и прослеживаемости передачи единицы физической величины

Поверка осуществляется в соответствии с методикой поверки МРБ МП.2442-2014 «Кондуктометры портативные КП-150МИ». Методика поверки.

Основные средства поверки:

- кондуктометр лабораторный КЛ-С-1, диапазон измерений от 10'4 до 100 См/м, относительная погрешность не более ±0,5 %;

- термометр ртутный стеклянный лабораторный ТЛ-4, предел измерения от 0 °C до 55 °C, цена деления 0,1 °C;

- магазин сопротивлений Р4002, диапазон измерения сопротивления от 10 кОм до 10 МОм, класс точности 0,05;

- магазин сопротивлений МСР-60М, диапазон измерения сопротивления от 0 до 104 Ом, класс точности 0,02.

Прослеживаемость передачи единицы физической величины осуществляется через действующую поверочную схему.

Нормативные документы

ТУ BY 490419429.001-2014 Кондуктометры портативные КП-150МИ. Технические условия;

МРБ МП.2442-2014 Кондуктометры портативные КП-150МИ. Методика поверки.

Заключение

Кондуктометры портативные КП-15 ОМИ соответствуют требованиям ТУ BY 490419429.001-2014.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии-Ееспублики

Беларусь - не более 12 месяцев.

^/дарственный оеегтп средств измедаЭТ Республики Беларусь/ УД-чя Документов/

Государственные контрольные испытания проведены испытательным центром Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 1.1751 от 30.05.2014)

Юридический адрес: 246015, г. Гомель, ул. Лепешинского, 1, тел.+375 232 26-33-01

E-mail: mail@gomelcsms.by
