Кондуктометры/концентратомеры МАРК-1102 предназначены для измерений удельной электрической проводимости (УЭП), удельной электрической проводимости, приведенной к температуре плюс 25 °C, и массовой доли (концентрации) растворенных веществ в воде (NaCl, NaOH, HNO3, H2SO4, НС1) и температуры анализируемого раствора. Параметры анализируемой среды должны соответствовать нормам для технического водоснабжения, установленным приказом Минэнерго России от 19 июня 2003 года № 229 «Об утверждении Правил технической эксплуатации электрических станций и сетей Российской Федерации».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4626 21 |
| Наименование | Кондуктометры/концентратомеры МАРК-1102 |
| Год регистрации | 2021 |
| Номер сертификата | 14065 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2024-12-03 |
| Получатель сертификата | ООО "ВЗОР", г. Нижний Новгород, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ВЗОР"
Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д.33, пом. 2
Контакты: (8312)43-11-87, 75-09-48 / (8312)43-18-40 / факс (8312)29-65-50/E-mail: market@vzor.nnov.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку кондуктометров/концентратомеров, в т.ч. находящихся в эксплуатации и поверяемых ранее по ВР56.00.000РЭ (2014 г.), проводить согласно приложению А1 (Методика поверки)(2017 г.) к документу ВР56.00.000РЭ (2017 г.). |
| Признание поверки | Первичная при выпуске из производства: Нижегородский ЦСМ (номер реестра - №011, шифр поверительного клейма - БН)(НТК №09-15). |
Поверители
Скачать
|
Описание типа РБ 03 09 4626 21 [2019-03-19]
rb-03-09-4626-21_2019-03-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4626 21 [2021-06-23]
rb-03-09-4626-21_2021-06-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4626 21 [2015-11-25]
rb-03-09-4626-21_2015-11-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4626 21 [2011-11-09]
rb-03-09-4626-21_2011-11-09.pdf
|
Скачать |
Описание типа
Назначение
Кондуктометры/концентратомеры МАРК-1102 предназначены для измерений удельной электрической проводимости (УЭП), удельной электрической проводимости, приведенной к температуре плюс 25 °C, и массовой доли (концентрации) растворенных веществ в воде (NaCl, NaOH, HNO3, H2SO4, НС1) и температуры анализируемого раствора. Параметры анализируемой среды должны соответствовать нормам для технического водоснабжения, установленным приказом Минэнерго России от 19 июня 2003 года № 229 «Об утверждении Правил технической эксплуатации электрических станций и сетей Российской Федерации».
Описание
Кондуктометры/концентратомеры МАРК-1102 (в дальнейшем - кондуктометры) - это двухканальные измерительные приборы, состоящие из блока преобразовательного и блоков датчика БД-И 02 и (или) БД-1102/1.
Датчик проводимости, входящий в состав блоков датчика БД-1102 и БД-1102/1, измеряет величину тока, наведенного в контуре, образованном токопроводящим раствором.
В корпусе датчика проводимости, погружаемого в раствор, расположены две тороидальные катушки, установленные на близком расстоянии друг от друга. Напряжение переменного тока, приложенное к одной из тороидальных катушек, возбуждает во второй катушке ток, величина которого прямо пропорциональна электрической проводимости раствора. Значение тока с учетом электролитической постоянной датчика пересчитывается в УЭП контролируемой среды. Для определения УЭП, приведенной к 25 °C, используется измеренное значение температуры.
В качестве термодатчика используется установленный в корпусе датчика проводимости терморезистор. Показания температуры определяются пересчетом измеренного значения сопротивления термодатчика.
Массовая доля (концентрация) растворенных веществ в воде определяется пересчетом термокомпенсированной (приведенной к 25 °C) УЭП раствора в концентрацию выбранного в меню кондуктометра раствора по определенной зависимости.
Кондуктометры выпускаются в следующих исполнениях:
- МАРК-1102, МАРК-1102/36 с блоком преобразовательным щитового исполнения и блоками датчика БД-1102 либо БД-1102/1;
- МАРК-1102/1, МАРК-1102/1/36 с блоком преобразовательным настенного исполнения и блоками датчика БД-1102 либо БД-1102/1.
В зависимости от исполнения кондуктометра, питание блока преобразовательного осуществляется от сети 220 В, 50 Гц (МАРК-1102, МАРК-1102/1) либо 36 В, 50 Гц (МАРК-1102/36, МАРК-1102/1/36).
В блоке датчика БД-1102 предварительный электронный усилитель выделен из измерительного преобразователя и установлен в непосредственной близости от датчика проводимости с целью увеличения расстояния между блоком преобразовательным и датчиком проводимости; в блоке датчика БД-1102/1 предварительный электронный усилитель встроен в измерительный преобразователь.
Блок датчика может быть удален от блока преобразовательного до 100 м: БД-1102 —
с помощью кабеля соединительного; БД-1102/1 - с помощью вставки кабельной.
Блок преобразовательный - микропроцессорный, осуществляющий отображение результатов измерений УЭП, массовой доли растворенных веществ в воде и температуры анализируемой среды, которые выводятся на экран графического ЖК индикатора (в дальнейшем индикатор). При этом возможны режимы индикации значений, измеренных в первом, втором каналах или одновременной индикации значений в первом и втором каналах.
По каждому каналу предусмотрен программируемый диапазон измерений по токовому выходу, что позволяет осуществлять регистрацию измеряемых значений с использованием токовых выходов. Установка унифицированного выходного сигнала (от 0 до 5 мА либо от 4 до 20 мА) может производиться отдельно для каждого канала.
Блок преобразовательный выполнен в металлическом корпусе со степенью защиты от воздействия окружающей среды IP65, погружаемая часть блоков датчика имеет степень защиты от воздействия окружающей среды ЕР68.
Кондуктометр осуществляет обмен информацией по интерфейсу RS-485.
Общий вид кондуктометра МАРК-1102 и его составных частей показан на рисунках 1 и 2.
Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 16.

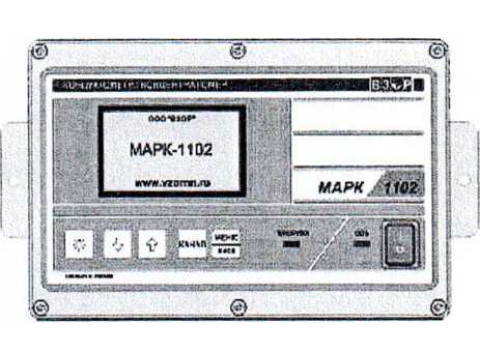

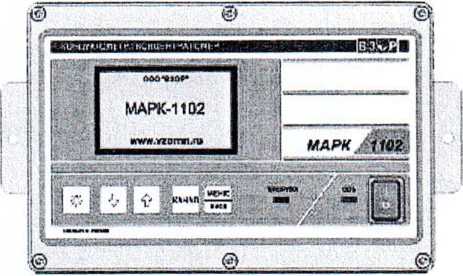

а - Общий вид

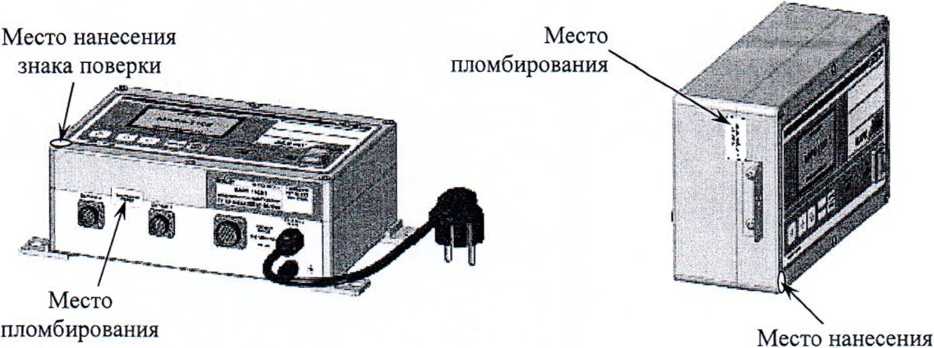

б - Схема пломбирования от несанкционированного дос знака поверки к элементам конструкции (наклейка изготовителя), обозначение места нанесения знака поверки Рисунок 1 - Блок преобразовательный

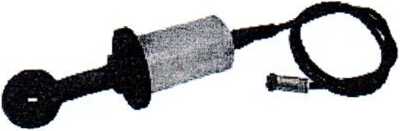

а-БД-1102/1

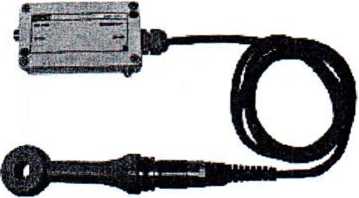

б-БД-1102
Рисунок 2 - Блок датчика
Программное обеспечение
Кондуктометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.
Запись метрологически значимого программного компонента производится в процессе изготовления кондуктометров с помощью специальных программных средств. Конструкция кондуктометров исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - для платы индикации - для платы усилителя |
11021.430.02.00 1102U.430.03.00 |
|
Номер версии (идентификационный номер) ПО: - для платы индикации - для платы усилителя |
02.00 03.00 |
|
Цифровой идентификатор ПО: - для платы индикации - для платы усилителя |
0х67В10Е6Е 0хЗА06СЗЕ5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений: а) УЭП, мСм/см б) массовой доли (концентрации) растворенных веществ в воде, %: - при измерении массовой доли NaCl - при измерении массовой доли NaOH - при измерении массовой доли HNO3 - при измерении массовой доли H2SO4 - при измерении массовой доли НС1 в) температуры анализируемой среды, °C |
от 0 до 1000 от 0 до 15 от 0 до 10 от 0 до 15 от 0 до 15 от 0 до 10 от 0 до +70 |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при температуре анализируемой среды (25,0±0,2) °C: 1) по индикатору при измерении: |
Лродолжение таблицы 2
|
1 |
2 |
|
а) УЭП, мСм/см б) массовой доли растворенных веществ в воде, % 2) по токовому выходу при измерении: а) УЭП, мСм/см б) массовой доли растворенных веществ в воде, % |
±(1,0+0,04/) ±(0,03+0,04Q ±[(1,0±0,002/диаи) +0,04/] ±[(0,03±0,002Cduan)+0,04Q |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды, °C |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности кондуктометра: а) обусловленной изменением температуры анализируемой среды в диапазоне температурной компенсации, при измерении: - УЭП, мСм/см - массовой доли растворенных веществ в воде, % б) обусловленной изменением температуры окружающего воздуха, на каждые ±10 °C от нормальной в диапазоне рабочих температур: 1) по индикатору при измерении: - УЭП, мСм/см - массовой доли растворенных веществ в воде, % - температуры, °C 2) по токовому выходу при измерении: - УЭП, мСм/см - массовой доли растворенных веществ в воде, % |
±0,04-/ ±0,04-С ±0,004’/ ±0,004-С ±0,1 ±(0,0025 -/диал+0,004-/) ±(0,0025-0^+0,004-0 |
|
Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА: - на нагрузке, не превышающей 500 Ом - на нагрузке, не превышающей 2 кОм |
от 4 до 20 от 0 до 5 |
|
Пределы допускаемой относительной погрешности определении электролитической постоянной индуктивного датчика электрической проводимости InPro 7250 ST и блока датчика БД-1102/1,% |
±3 |
|
Время переходного процесса кондуктометра при скачкообразном изменении УЭП, с, не более |
30 |
|
Время установления показаний кондуктометра при скачкообразном изменении температуры анализируемой среды, мин, не более |
5 |
|
Стабильность показаний кондуктометра за время 8 ч при измерении: -УЭП, мСм/см, не хуже - массовая доля растворенных веществ в воде, %, не хуже |
±0,02 •/ ±0,02-С |
|
Время установления режима работы кондуктометра, мин, не более |
5 |
|
Нормальные условия измерений: -температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
где х ~ измеренное значение УЭП, мСм/см; С - измеренное значение массовой доли растворенных веществ в воде, %; Хдиап, Сдиап - значения верхних пределов запрограммированных диапазонов измерений УЭП, мСм/см, и массовой доли растворенных веществ в воде, %, по токовому выходу соответственно. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
а) напряжение переменного тока, В: | |
|
- для кондуктометра исполнений МАРК-1102, МАРК-1102/1 |
220 |
|
- для кондуктометра исполнений МАРК-1102/36, МАРК-1102/1/36 |
36146 |
|
б) частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность при номинальном значении напряжения питания, В-А, не более |
15 |
|
1 |
2 |
|
Габаритные размеры, мм, не более: | |
|
а) блок преобразовательный щитового исполнения (без кабеля) | |
|
-высота |
115 |
|
-ширина |
146 |
|
-длина |
252 |
|
б) блок преобразовательный настенного исполнения (без кабеля) | |
|
-высота |
95 |
|
-ширина |
170 |
|
-длина |
266 |
|
в) блок датчика БД-1102: | |
|
1) блок усилителя | |
|
- высота |
30 |
|
- ширина |
70 |
|
- длина |
150 |
|
2) индуктивный датчик электрической проводимости InPro 7250 ST (без кабеля) | |
|
- высота |
36 |
|
- ширина |
47 |
|
- длина |
250 |
|
г) блок датчика БД-1102/1 (без кабеля) | |
|
-диаметр |
0120 |
|
-длина |
320 |
|
Масса, кг, не более: | |
|
- блок преобразовательный |
2,6 |
|
- блок датчика БД-1102: | |
|
1) блок усилителя |
0,3 |
|
2) индуктивный датчик электрической проводимости InPro 7250 ST (без кабеля) |
0,5 |
|
- блок датчика БД-1102/1 (без кабеля) |
1,0 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от +5 до +50 |
|
-относительная влажность окружающего воздуха при температуре +35 °C и более низких температурах без конденсации влаги, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Продолжение таблицы 3
|
1 |
2 |
|
Параметры анализируемой среды: | |
|
а) температура (диапазон температурной компенсации), °C | |
|
1) при измерении УЭП |
от 0 до +70 |
|
2) при измерении массовой доли растворенных веществ в воде: | |
|
- NaCl |
от 0 до +60 |
|
- NaOH |
от 0 до +70 |
|
- HNO3 |
от 0 до +50 |
|
- H2SO4 |
от 0 до +70 |
|
- НС1 |
от 0 до +50 |
|
б) давление, МПа, не более |
0,8 |
|
Средний срок службы кондуктометров, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
Знак утверждения типа
наносится с внешней стороны на заднюю панель блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность кондуктометров
|
Наименование |
Количество, штук, на исполнение МАРК- | |||
|
1102 |
1102/36 |
1102/1 |
1102/1/36 | |
|
Блок преобразовательный: | ||||
|
-щитового исполнения; |
1 |
1 |
— |
— |
|
- настенного исполнения. |
— |
— |
1 |
1 |
|
Блок датчика: |
* |
* |
* |
* |
|
-БД-1102; | ||||
|
-БД-1102/1. | ||||
|
Кабель соединительный |
** |
** |
** |
** |
|
Комплект монтажных частей |
1 |
1 |
1 |
1 |
|
Комплект монтажных частей (для блоков преобразовательных щитового исполнения) |
1 |
1 |
— |
— |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
|
Паспорт |
1 |
1 |
1 |
1 |
* Количество по согласованию с заказчиком, но не более двух. ** Количество соответствует количеству блоков датчика БД-1102.
Поверка
осуществляется по документу ВР56.00.000РЭ, Приложение А1 «Кондуктометр/концентратомер МАРК-1102. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 28 июля 2017 г.
Основные средства поверки:
- рабочий эталон второго разряда - кондуктометр лабораторный КЛ-С-1А (регистрационный номер 46635-11);
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых кондуктометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки
ТУ 4215-033-39232169-2009 Кондуктометр/концентратомер МАРК-1102. Технические условия
