Кондуктометры МС 226
| Номер в ГРСИ РФ: | РБ 03 09 1618 02 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Кондуктометры |
| Производитель / заявитель: | «Mettler-Toledo» США |
|
Описание типа РБ 03 09 1618 02 [2002-01-01]
rb-03-09-1618-02_2002-01-01.pdf
|
Скачать |
Кондуктометры МС226 предназначены для измерения и индикации удельной электрической проводимости (УЭП) и концентрации солей в различных жидких средах с одновременным измерением температуры и приведением результатов измерения к температуре 20 или 25 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 1618 02 |
| Наименование | Кондуктометры МС 226 |
| Год регистрации | 2002 |
| Номер сертификата | 1953 |
| Дата регистрации | 2002-06-20 |
| Срок действия | 2007-06-06 |
| Получатель сертификата | фирма "Mettler-Toledo GmbH", Швейцария (CH) |
Производитель / Заявитель
фирма "Mettler-Toledo GmbH"
Адрес: представительство в СНГ: 101000, Россия, г. Москва, Стретенский б-р, 6/1, офис 10
Контакты: (095)921-92-11, 921-68-75 // (095)921-78-68, 921-68-15
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1156-2002 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 09 1618 02 [2002-01-01]
rb-03-09-1618-02_2002-01-01.pdf
|
Скачать |
Описание типа
Назначение
Кондуктометры МС226 предназначены для измерения и индикации удельной электрической проводимости (УЭП) и концентрации солей в различных жидких средах с одновременным измерением температуры и приведением результатов измерения к температуре 20 или 25 °C.
Кондуктометры МС226 могут применяться в лабораториях фармацевтической, пищевой, химической, металлургической и других отраслях промышленности.
Описание
Принцип действия кондуктометров МС226 основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике удельной электрической проводимости (УЭП)) и измерении температуры. Результат измерений, приведенный к одной из стандартных температур 20 °C или 25 °C, выводится на дисплей вторичного преобразователя.
Первичный преобразователь представляет собой 4-х контактный (контакты -графитовые кольца) датчик УЭП, помещенный в пластмассовый корпус.
Вторичный преобразователь выполнен в виде микропроцессорного блока с жидкокристаллическим дисплеем и сенсорной клавиатурой. Электропитание кондуктометра осуществляется от сети переменного тока через адаптер питающего напряжения, входящий в комплект поставки.
Программное обеспечение микропроцессорного блока позволяет управлять работой кондуктометра, включая его градуировку, проводить диагностику состояния кондуктометра. Предусмотрен ввод сигнала от преобразователя температуры встроенного непосредственно в комбинированный кондуктометрический датчик. Функция приведения результата измерения УЭП к температуре 20 или 25 °C реализуется за счет ввода в память кондуктометра коэффициента, характеризующего анализируемую среду при измеренном кондуктометром значении температуры.
Кондуктометры МС226 могут осуществлять связь с компьютером, принтером или другим внешним устройством по интерфейсу RS232.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Значение |
|
1. Диапазон значений концентрационного коэффициента |
от 0,40 до 1,00 |
|
2.Диапазон измерения - удельной электропроводности (УЭП), мСм/см - концентрации солей, г / л - температуры, °C |
0,0200... 199,9 в соответствии с диапазоном измерения УЭП и значением концентрационного коэффициента от 5,0 до 40,0 |
|
3. Поддиапазоны измерения УЭП, мСм/см: - концентрации солей, г/л, |
0,0200...0,1999 0,200... 1,999 2,00... 19,99 20,0... 199,9 в соответствии с диапазоном измерения УЭП и значением концентрационного коэффициента |
|
4. Дискретность показаний: - температуры, С - УЭП, в интервале: от 20,0 до 199,9 мкСм/см от 200 мкСм/см до 1999 мкСм/см от 2,00 мСм/см до 19,99 мСм/см от 20,0 мСм/см до 199,9 мСм/см - концентрации солей, г / л |
0,1 0,1 мкСм/см 1 мкСм/см 0,01 мСм/см 0,1 мСм/см в соответствии с диапазоном измерения УЭП и значением концентрационного коэффициента |
|
5. Диапазон температур, в котором результаты измерения УЭП приводятся к температуре 20 или 25 °C, |
От 5,0 до 40,0 |
|
6. Пределы абсолютной погрешности измерения температуры, °C |
±0,5 |
|
7. Пределы приведенной к значению поддиапазона измерений УЭП погрешности измерения УЭП, % |
±5,0 |
|
8. Условия эксплуатации: -температура окружающего воздуха, °C - температура анализируемой жидкости, °C - относительная влажность воздуха при температуре 35 °C, % |
от 5 до 40 от 5 до 40 до 80 без конденсации |
|
9. Напряжение питания, В, переменного тока с частотой (50±1) Гц |
от 187 до 242 |
|
Ю.Потребляемая мощность, В-А, не более |
1,0 |
|
10. Габаритные размеры, мм , не более |
265 х 190x65 |
|
11. Масса, кг, не более |
0,9 |
|
12. Степень защитной оболочки по ГОСТ 14254-96 |
IP 54 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки кондуктометра МС226 входят:
- вторичный преобразователь МС226;
- адаптер питающего напряжения;
- первичный преобразователь в пластмассовом корпусе InLab®730;
- штатив датчика;
- руководство по эксплуатации;
Дополнительно по требованию заказчика прибор может быть укомплектован:
- интерфейсным кабелем RS232;
- принтером (GA42 или LC-P45);
- кабелем для подключения титратора;
- стеклянной проточной ячейкой;
- кабелем для самописца;
- стандарты проводимости (12,88 мСм/см, 84 мкСм/см, 1413 мкСм/см).
Поверка
Поверка производится в соответствии с методикой поверки МП.МН/^5($-2002.
Основные средства поверки:
- контрольные растворы хлористого калия, приготовленные по МИ 1803-87;
- эталонный кондуктометр КЛ-1-2 2-го разряда по ГОСТ 22171
- термометры 1-го класса точности по ГОСТ 28498 с диапазоном измерения от 0 до 50 °C. Межповерочный интервал - 1 год.

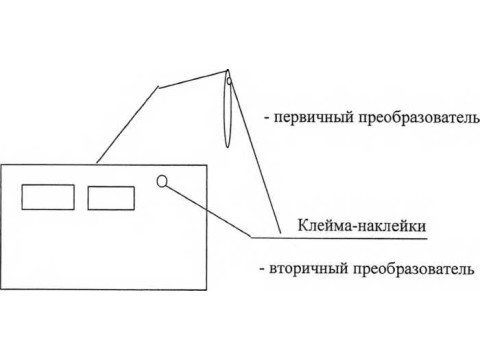

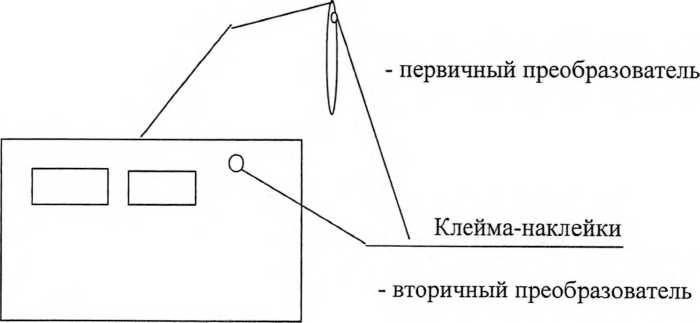

Места нанесения клейм- наклеек приведены на рисунке 1.
Рис.1 Места нанесения клейм-наклеек
Нормативные документы
Техническая документация фирмы «Mettler-Toledo GmbH», Швейцария,
ГОСТ 12997-84,
по электробезопасности - ГОСТ 26104-89,
по электромагнитной совместимости - ГОСТ 29191-91, ГОСТ 30376-95, ГОСТ 2015691, ГОСТ 29073-91, ГОСТ 29216-91, ГОСТ3037-95, ГОСТ 29280-92,
по степени защитной оболочки - ГОСТ 14254-96 .
Заключение
Кондуктометры МС226 соответствуют технической документации фирмы «Mettler-Toledo GmbH», Швейцария,
ГОСТ 12997-84,
по электробезопасности - ГОСТ 26104-89,
по электромагнитной совместимости - ГОСТ 29191-91, ГОСТ 30376-95, ГОСТ 2015691, ГОСТ 29073-91, ГОСТ 29216-91, ГОСТ3037-95, ГОСТ 29280-92,
по степени защитной оболочки - ГОСТ 14254-96.
