Газоанализаторы ФП34
| Номер в ГРСИ РФ: | РБ 03 09 5881 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | НПОДО "ФАРМЭК", г. Минск |
Газоанализаторы ФП34 предназначены для измерений концентрации газов (метана СН4, пропана С3Н8> диоксида углерода СО2, оксида углерода СО, кислорода О2, сероводорода H2S) в составе воздуха в любой комбинации (одновременно до пяти) и выдачи звуковой и световой предупредительной и аварийной сигнализации при превышении установленных порогов срабатывания сигнализации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5881 19 |
| Наименование | Газоанализаторы ФП34 |
| Год регистрации | 2019 |
| Номер сертификата | 13105 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | НПОДО "ФАРМЭК", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПОДО "ФАРМЭК"
Адрес: 220013, г. Минск, ул. Кульман, 2-2
Контакты: т/ф: (017) 292-92-15
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2559-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 5881 19 [2020-04-21]
rb-03-09-5881-19_2020-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5881 19 [2016-02-04]
rb-03-09-5881-19_2016-02-04.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ФП34 предназначены для измерений концентрации газов (метана СН4, пропана С3Н8> диоксида углерода СО2, оксида углерода СО, кислорода О2, сероводорода H2S) в составе воздуха в любой комбинации (одновременно до пяти) и выдачи звуковой и световой предупредительной и аварийной сигнализации при превышении установленных порогов срабатывания сигнализации.
Область применения газоанализатора ФП34 - промышленные и гражданские объекты, где возможно образование взрывоопасных и отравляющих газовых смесей, а также недостаток кислорода, представляющих угрозу здоровью и жизнедеятельности персонала.
Описание
Газоанализатор ФП34 представляет собой многофункциональный переносной малогабаритный прибор блочной конструкции со встроенным микронасосом и обеспечивает:
- установку от одного до пяти блоков датчиков;
- отображение концентрации по каждому компоненту;
- установку модуля привязки измерений к местности;
- установку блока датчика индикации утечки горючих газов;
- диагностику и отображение информации о неисправности;
- накопление данных о концентрации измеряемых газов с последующей возможностью их обработки на ПК;
- заряд аккумуляторной батареи через USB разъем.
Блоки датчиков обеспечивают:
- измерение концентрации компонента в воздушной среде;
- возможность установки порогов сигнализации;
- тестирование измерительного (чувствительного) элемента;
- измерение температуры рабочего элемента электрохимических сенсоров -^^^К Электрическое питание автономное - LiFePO4 аккумуляторная батарея: \
Взрывозащита газоанализатора обеспечена соответствием его конструкции требованиям ГОСТ Р МЭК 60079-0-2011, видом взрывозащиты «искробезопасная электрическая цепь «i» уровня «ib» по ГОСТ Р МЭК 60079-11-2010 и выполнением датчика утечки ПР14-07.15.000 с видом взрывозащиты взрывонепроницаемая оболочка «б» по ГОСТ IEC 60079-1-2011. Имеет маркировку взрывозащиты 1 Ex ib IIB Т4 Gb и 1 Ex ib d IIB Т4 Gb (при установке датчика утечки), и предназначен для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты.
Внешний вид газоанализатора ФП34 приведен на рисунках 1 и 1а.
Схема пломбировки для защиты от несанкционированного доступа с указанием места для нанесения знака поверки и места пломбировки изготовителем приведена в приложении А к Описанию типа.

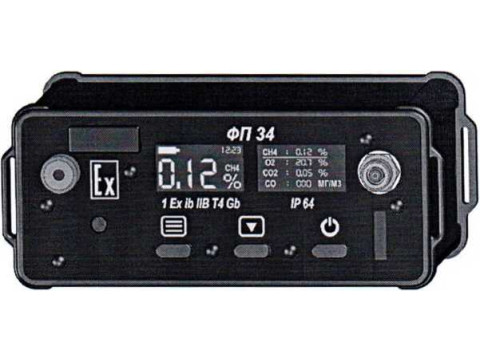

Рисунок 1 - Внешний вид газоанализатора ФП34.

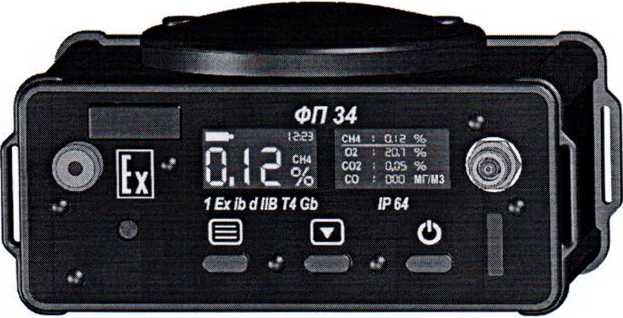

Рисунок 1а - Внешний вид газоанализатора ФП34 с модулем привязки к местности
Газоанализатор ФП34 функционирует под управлением программного обеспечения (далее ПО). ПО состоит из двух частей: встроенное и внешнее.
Основные функции встроенного ПО газоанализатора ФП34 следующие:
- определение концентрации (изменения концентрации) измеряемых газов;
- определение превышения установленных порогов измеряемых газов;
- отображение состояния газоанализатора ФП34 на его экране;
- определение ошибок и аварийных ситуаций газоанализатора ФП34;
- оповещение оператора о превышении установленных порогов, ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и звуковой сигнализации;
- отображение текущего времени;
- сохранение данных в энергонезависимой памяти об изменениях состояния газоанализатора ФП34 с указанием времени (и координат), периодическое значений концентраций измеряемых газов;
- контроль уровня и процесса заряда аккумуляторной батареи;
- управление калибровкой газоанализатора ФП34;
j Государственный \^т0»<и Белар,сь /
- связь с внешним устройством по USB-порту.
Внешнее ПО предназначено для персонального компьютера под управлением ОС Windows. Основные функции внешнего ПО - диагностика, настройка и чтение данных накопления газоанализатора ФП34.
Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО газоанализатора ФП34 и измеренных данных.
Идентификационные данные ПО газоанализатора ФП34 приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FP34.hex |
|
Номер версии (идентификационный номер) ПО |
В.57 |
|
Цифровой идентификатор ПО |
0x3DA8 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 |
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики указаны в таблицах 2-4. Таблица 2
Диапазоны измерений, пределы допускаемой основной погрешности, номинальное время установления показаний и температурный диапазон измерений газоанализаторов с оптическими датчиками
|
Наименование определяемого компонента |
Температурный диапазон измерений, °C |
Диапазоны измерений определяемого компонента объемная доля, % |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний, Т 0.9, с, не более |
|
Метан (СН4) |
от минус 40 до плюс 50 |
от 0 до 5,0 |
±0,1 об. д, % или ±5 % от показаний, что больше |
30 |
|
Метан (СН4) |
от минус 40 до плюс 50 |
от 0 до 5,0 от 5,0 до 100 | ||
|
Диоксид углерода (СО2) |
от минус 10 до плюс 40 |
от 0 до 2,5 | ||
|
Пропан (С3Н8) |
от минус 40 до плюс 50 |
от 0 до 2,0 |
±0,05 об. д., % или ±5 % от показаний, что больше |
Таблица 3___________________________________________________________
Диапазоны измерений, пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации газоанализаторов с оптическими датчиками
|
Наименование определяемого компонента |
Температурный диапазон измерений, °C |
Диапазоны измерений определяемого компонента |
Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации |
|
объемная доля, % | |||
|
Метан (СН4) |
от минус 40 до плюс 50 |
от 0 до 5,0 |
±0,2 об. д., % или ±10 % от показаний, что больше, в диапазоне от минус 10 °C до плюс 40 °C; ±0,4 об. д., % или ±20 % от показаний, что больше, в диапазонах от минус 40 °C до минус 10 °C и от плюс 40 °C до плюс 50 °C; |
|
Метан (СН4) |
от 0 до 5,0 | ||
|
от 5,0 до 100 | |||
|
Диоксид углерода (СО2) |
от минус 10 до плюс 40 |
от 0 до 2,5 |
±0,2 об. д., % или ±10 % от показаний, что больше, в диапазоне от минус 10 °C до плюс 40 °C; |
|
Пропан (С3Н8) |
от минус 40 до плюс 50 |
от 0 до 2,0 |
±0,08 об. д., % или ±10 % от показаний, что больше, в диапазоне от минус 10 °C до плюс 40 °C; ±0,16 об. д., % или ±20 % от показаний, что больше, в диапазоне от минус 40 °C до минус 10 °C и от плюс 40 °C до плюс 50 °C; |
Таблица 4__
Диапазоны измерений, пределы допускаемой основной погрешности, номинальное время установления показаний и температурный диапазон измерений, пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации газоанализаторов с электрохимическими датчиками_______________________________________________________
|
Наимено-вание определяе-мого компонента |
Температурный диапазон измерений, °C |
Диапазон измерений определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний, Т о,9. с, не более | ||
|
объемная доля, % |
массовая концентрация, мг/м3 |
абсолютной |
относительной | |||
|
Оксид углерода (СО) |
от минус 30 до плюс 50 |
- |
от 0 до 30 |
±7,5 мг/м3 |
- |
30 |
|
- |
от 30 до 120 |
- |
±25 % | |||
|
Кислород (О2) |
от минус 30 до плюс 50 |
от 0 до 25,0 |
- |
±0,5 об. доли, % |
- |
30 |
|
Сероводород (H2S) |
от минус 30 до плюс 50 |
- |
от 0 до 10 |
±2,5 мг/м3 |
- |
30 |
|
от 10 до 100 |
- |
±25 % | ||||
Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации на каждые 10 °C не более 0,5 в долях от пределов основной погрешности
Предел допускаемой вариации показаний газоанализаторов ФП34 не более 0,5 в долях от пределов допускаемой основной погрешности.
Газоанализаторы ФП34 по умолчанию имеют фиксированные пороги срабатывания сигнализации. Значение пороговых концентраций, установленных по умолчанию, указаны в таблице 5.
Таблица 5
|
Наименование измеряемого компонента |
Значения объемной доли (%) или массовой концентрации (мг/м3) определяемого компонента | ||
|
Порог 1 |
Порог 2 |
Порог 3 | |
|
Метан (СН4) |
0,5 об. д.,% |
1 об. д.,% |
- |
|
Пропан (С3Н8) |
0,2 об. д„ % |
0,4 об. д.,% |
- |
|
Диоксид углерода (СО2) |
0,5 об. д.,% |
1 об. д.,% |
- |
|
Оксид углерода (СО) |
20 мг/м3 |
100 мг/м3 |
- |
|
Кислород (О2) |
2 об. д.,% |
18 об. д.,% |
24 об. д.,% |
|
Сероводород (H2S) |
10 мг/м3 |
30 мг/м3 |
- |
Время установления рабочего режима не более 70 с.
Время непрерывной работы без подзарядки аккумуляторной батареи и без технического обслуживания не менее 30 ч.
Напряжение питания постоянного тока от 2,5 до 3,7 В.
Габаритные размеры не более 125х125х 60 мм.
Масса не более 600 г.
Условия транспортирования:
- температура от минус 50 °C до плюс 50 °C;
- относительная влажность до 98 % при температуре плюс 25 °C;
- атмосферное давление от 84,0 до 106,7 кПа;
- вибрация с ускорением 30 м/с2 при частоте ударов от 80 до 120 в минуту.
Расход анализируемой среды, создаваемый микронасосом не менее 0,3 л/мин.
Номинальная ступень квантования:
- по метану, пропану, диоксиду углерода 0,01 %;
- для датчиков с диапазоном измерений от 0 до 100 % в диапазоне от 5 до 100 % -0,1 %;
- по кислороду - 0,1 %;
- по оксиду углерода, сероводороду - 1 мг/м3.
Степень защиты газоанализатора по ГОСТ 14254-2015 - IP20.
Средняя наработка на отказ с учетом технического обслуживания не менее 15000 ч.
Средний срок службы не менее 10 лет.
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом цифровой печати на нижнюю крышку газоанализатора ФП34 и типографским способом на титульные листы эксплуатационных документов.
Комплектность
Состав комплекта поставки газоанализатора приведен в таблице 6.
Таблица 6
|
Наименование |
Количество |
|
Газоанализатор ФП34 |
1 |
|
Штанга APT 23341 |
1 |
|
Штанга APT 23342 |
По заказу |
|
Штанга APT 23343 |
По заказу |
|
Адаптер сетевой 5 В, 1 А |
1 |
|
Паспорт* |
1 |
|
Чехол |
1 |
|
Чехол с катушкой APT 340060 |
По заказу |
|
Ремень |
1 |
|
Фильтр-затвор APT 12043 |
5 |
|
Фильтр |
12 |
|
Упаковка |
1 |
|
* Методика поверки МРБ МП.2559-2016 включена в паспорт | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100162047.036-2015 «Газоанализаторы ФП34. Технические условия».
МРБ МП.2559-2016 «Газоанализаторы ФП34. Методика поверки».
Заключение
Газоанализаторы ФП34 соответствуют требованиям ТУ BY 100162047.036-2015,
ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларации соответствия ЕАЭС BY/112 11.01. ТР020 003 37071 от 12.11.2019),
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ТС RU С-ВУ.ГБ08.В.00906 от 07.04.2015).
Межповерочный интервал: не более 6 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 6 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ
г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 1.0025.
