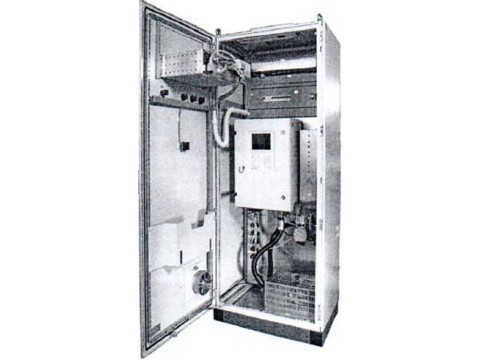

Газоанализаторы многокомпонентные серии MCS

Газоанализаторы многокомпонентные серии MCS (Фото 2)

Газоанализаторы многокомпонентные серии MCS (Фото 3)

Газоанализаторы многокомпонентные серии MCS (Фото 4)

Номер в ГРСИ РФ:	РБ 03 09 5685 20
Раздел:	Средства измерений физико-химических величин [9]
Категория:	Газоанализаторы
Производитель / заявитель:	«SICK AG», Германия

Скачать

	Описание типа РБ 03 09 5685 20 [2017-05-02] rb-03-09-5685-20_2017-05-02.pdf	Скачать
	Описание типа РБ 03 09 5685 20 [2020-11-16] rb-03-09-5685-20_2020-11-16.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Газоанализаторы многокомпонентные серии MCS (далее - газоанализаторы) предназначены для автоматического непрерывного измерения массовой концентрации и объемной доли кислорода, горючих и токсичных газов, в отходящих и технологических газах промышленных предприятий.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 5685 20
Наименование	Газоанализаторы многокомпонентные серии MCS
Год регистрации	2020
Номер сертификата	13329
Дата регистрации	2020-03-31
Срок действия	2025-03-31
Получатель сертификата	фирма "SICK AG", Германия (DE)

Производитель / Заявитель

фирма "SICK AG"

Адрес: Nimburger Str. 11, D-79276, Reute

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь при наличии ГСО, внесенных в Госреестр СИ РБ или допущенных к применению в Республике Беларусь в установленном порядке.
Методика поверки	Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МРБ МП. 2662-2017 (изменение №1).

Поверители

Скачать

	Описание типа РБ 03 09 5685 20 [2017-05-02] rb-03-09-5685-20_2017-05-02.pdf	Скачать
	Описание типа РБ 03 09 5685 20 [2020-11-16] rb-03-09-5685-20_2020-11-16.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Заключение

Назначение

Область применения: энергетика, химическая промышленность, нефтеперерабатывающие и металлургические заводы и в других областях хозяйственной деятельности.

Описание

Принцип действия газоанализаторов основан на непосредственном измерении концентрации газов в газовой смеси по принципу оптической фильтр-корреляции в ИК-диапазоне.

Газоанализаторы представляют собой стационарные автоматические системы непрерывного действия и состоят из ИК-анализаторов и блоков пробоподготовки, смонтированных в шкафу. Газовая проба из трубы отбирается с помощью обогреваемого пробоотборного зонда и доставляется к газоанализатору с помощью обогреваемой линии. Для измерения объемной доли кислорода газоанализаторы могут комплектоваться датчиком из диоксида циркония ZrO2> для измерений общего содержания углеводородов газоанализаторы могут комплектоваться пламенно-ионизационным детектором FID.

Газоанализаторы выпускают в следующих модификациях:

- MCS100E HW - модель используется для анализа дымовых газов с высокой кислотной точкой росы. Для защиты от коррозии предусмотрен электрический нагрев всех составных частей до температуры, превышающей кислотную точку росы. Измерение до 8 компонентов в инфракрасном спектре и кислорода;

- MCS100E PD - модель с использованием корреляции по газовым фильтрам, без охлаждения, с добавлением диффузионного осушителя, благодаря которому удается избежать потерь газов, таких как HCI, NO2, SO2 и проводить измерения в области низких концентраций. Измерение до 8 компонентов в инфракрасном спектре и кислорода;

[госмарствен4ый реест

I измерений \ гвсяуолищ Беларусь

- MCS100E CD - модель с охладителем, который понижает температуру пробы газа, поступающего из разогретой системы пробоотбора. В охладителе дымовой газ осушается, а конденсат удаляется. Далее компрессор подает охлажденную пробу в измерительную систему. Измерение до 8 компонентов в инфракрасном спектре и кислорода;

- MCS100FT - модель без охлаждения и осушки пробы, используется для анализа дымовых газов с высокой кислотной точкой росы. Для защиты от коррозии предусмотрен электрический нагрев всех составных частей системы до температуры, превышающей кислотную точку росы. Газоанализаторы могут комплектоваться пламенно-ионизационным детектором FID для измерений общего содержания углеводородов. Измерение более 12 компонентов в инфракрасном спектре, в том числе HF и кислорода.

- MCS200HW - модель без охлаждения и осушки пробы, используется для анализа дымовых газов с высокой кислотной точкой росы. Для защиты от коррозии предусмотрен электрический нагрев всех составных частей системы до температуры, превышающей кислотную точку росы. Измерение 10 компонентов в инфракрасном спектре и кислорода.

Газоанализаторы MCS300P применяют в основном для контроля технологических процессов.

Конструктивно MCS300P состоят из блока с источником излучения и электронного блока с детекторной системой, соединенных жесткой монтажной шиной. Между блоками установлена электрообогреваемая измерительная ячейка -кювета, а также интерференционный и газовый фильтры, расположенные на поворотном механизме. В блоке источника размещен источник излучения широкого спектра. Поток инфракрасного или видимого света проходит через ячейку с пробой, где избирательно поглощается анализируемыми компонентами, пропорционально их содержанию.

Газоанализатор MCS300P может поставляться с кюветой PGK или PGK Ех для анализа газов и с кюветой FGK для анализа жидкостей. MCS300P может монтироваться как в горизонтальном, так и в вертикальном положении. Газоанализаторы имеют взрывозащищенное исполнение MCS300P Ех.

Газоанализаторы многокомпонентные серии MCS обеспечивают проведение автоматической калибровки и, при необходимости, корректировки нулевых показаний и чувствительности при этом выдается соответствующая информация на дисплее. При возникновении неисправностей самостоятельно переходит в нерабочее состояние, система пробоотбора и измерительная кювета продуваются чистым воздухом.

Идентификационные данные программного обеспечения (ПО) представ

лены в таблице 1.

Таблица 1.

Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО версия, не ниже
MCS100E HW	1.20
MCS100FT	9114688 Т8
MCS100E CD	9191787 YF
MCS100E PD	9191787 SJ
MCS200HW	9272573 14Е
MCS300P	9132528 Т1

Внешний вид газоанализаторов приведен на рисунках 1-6.

Место нанесения знака поверки в виде клейма наклейки указано в Приложении А к описанию типа.

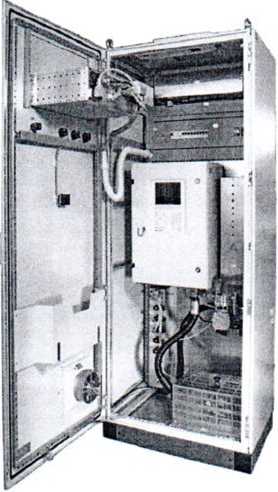

Рисунок 1-внешний вид MCS100EHW, MCS100EPD, MCS100ECD

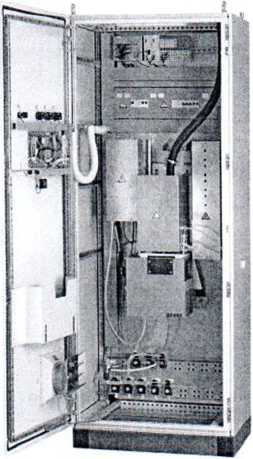

Рисунок 2-внешний вид MCS100FT

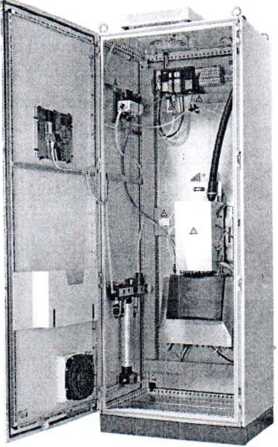

Рисунок 3-внешний вид MCS200HW

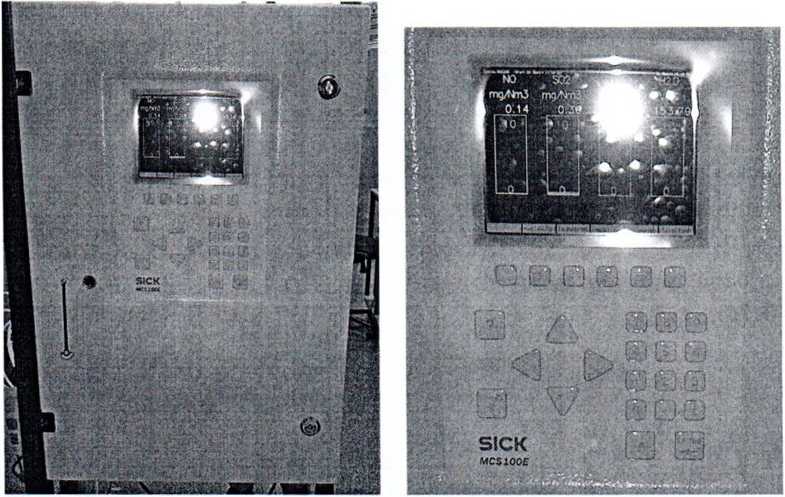

Рисунок 4 - Внешний вид газоанализаторов MCS100E

Рисунок 5 - Внешний вид газоанализаторов MCS300P с кюветой PGK.

Рисунок 6 - Внешний вид газоанализаторов MCS300P с кюветой FGK

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики газоанализаторов представлены в таблицах 2, 3.

Таблица 2. Основные метрологические характеристики.

Модификация	Определяемые компонеты	Диапазоны измерений		Пределы допускаемой погрешности, %
Модификация	Определяемые компонеты	массовой концентрации, мг/м3	Объемной доли, %	приведенной (Y)	относительной (б)
1	2	3	4	5	6
MCS100E HW, MCS200HW, MCS300P	HCI	от 0 до 5	-	± 20	-
		св. 5 до 15	-	-	± 20
		от 0 до 10	-	±20	-
		св. 10 до 100	-	-	± 20
		от 0 до 300	-	± 10	-
		св. 300 до 3000	-	-	± 10
	СО	от 0 до 10	-	± 15	-
		св. 10 до 75	-	-	± 15
		от 0 до 100	-	± 5	-
		св. 100 до 1200	-	-	± 5
		от 0 до 200	-	± 5	-
		св. 200 до 2000	-	-	± 5
		от 0 до 500	-	± 4	-
		св. 500 до 5000	-	-	± 4
		от 0 до 1000	-	± 3	-
		св. 1000 до 10000	-	-	± 3
	NO	от 0 до 20	-	± 10	-
		св. 20 до 150	-	-	± 10
		от 0 до 75	-	± 10
		св. 75 до 750	-	-	f/ • / “ • •
		от 0 до 250	-	± 8			1’1
		св. 250 до 2500	-	-		Госудапстмуный реестр ^средрвСвмерений \ F Беларусь /

\Для документов,

ние

1	2	3	4	5	6
	no2	от 0 до 20	-	±10	-
		св. 20 до 75	-	-	±10
		от 0 до 75	-	±10	-
		св. 75 до 750	-	-	±10
	NH3	от 0 до 10	-	± 10	-
		св. 10 до 30	-	-	± 10
		от 0 до 10	-	± 10	-
		св. 10 до 100	-	-	± 10
		от 0 до 50	-	± 10	-
		св. 50 до 500	-	-	± 10
	SO2	от 0 до 20	-	± 15	-
		св. 20 до 75	-	-	± 15
		от 0 до 50	-	± 12	-
		св. 50 до 150	-	-	± 12
		от 0 до 100	-	± 10	-
		св. 100 до 1000	-	-	± 10
		от 0 до 500	-	±8	-
		св. 500 до 5000	-	-	±8
		от 0 до 1300	-	± 5
		св. 1300 до 13000	-	-	± 5
	CO2		от 0 до 2	±4	-
		-	св. 2 до 25	-	± 4
		-	от 0 до 10	± 3	-
		-	св. 10 до 100	-	±3
	o2	-	от 0 до 5	±5	-
	o2	-	св. 5 до 21	-	±5
	H2O	-	от 0 до 3	± 10	-
		-	св. 3 до 24	-	± 10
		-	св. 24 до 40	-	± 20
	CH„	от 0 до 10	-	± 10	-
	CH„	св. 10 до 100	-	-	± 10
	n2o	от 0 до 20	-	± 15	-
	n2o	св. 20 до 100	-	-	± 15
MCS100E PD	HCI	от 0 до 5	-	±20	-
MCS100E PD	HCI	св. 5 до 10	-	-	± 20
MCS100E PD MCS100E CD	co	от 0 до 10	-	± 15	-
	co	св. 10 до 50	-	-	± 15
	NO	от 0 до 25	-	± 15	-
	NO	св. 25 до 50	-	-	± 15
	no2	от 0 до 40	-	± 15	-
	no2	св. 40 до 80	-	-	± 15
	so2	от 0 до 5	-	± 15	-
	so2	св. 5 до 10	-	-	± 15
	co2	-	от 0 до 2	± 4	-
	co2	-	св. 2 до 25	-	± 4
	02	-	от 0 до 5	±5	-
	02	-	св. 5 до 21	-	± 5
	CH4	от 0 до 10	-	± 10	-
	CH4	св. 10 до 100	-	-	± 10
	n2o	от 0 до 20	-	±15
	n2o	св. 20 до 100	-	- /;

Продолжение 1

" MCS100FT

2	3	4	5	6
СН4	от 0 до 50	-	± 10	-
СН4	св. 50 до 150	-	-	± 10
СО	от 0 до 10	-	± 15	-
	св. 10 до 75	-	-	± 15
	от 0 до 30	-	± 10	-
	св. 30 до 300	-	-	± 10
	от 0 до 80	-	± 8	-
	св. 80 до 800	-	-	± 8
	от 0 до 150	-	± 5	-
	св. 150 до 1500	-	-	± 5
СО2	-	от 0 до 2	± 4	-
СО2	-	св. 2 до 25	-	±3
HCI	от 0 до 5	-	±20	-
	св. 5 до 15	-	-	±20
	от 0 до 15	-	± 15	-
	св. 15 до 90	-	-	± 15
	от 0 до 150	-	± 10	-
	св. 150 до 1500	-	-	± 10
HF	от 0 до 5	-	±20	-
HF	св. 5 до 25	-	-	±20
Н2О	-	от 0 до 3	± 10	-
	-	св. 3 до 24	-	± 10
	-	св. 24 до 40	-	±20
NH3	от 0 до 10	-	± 10	-
NH3	от 0 до 50	-	-	± 10
NO	от 0 до 200	-	± 10	-
NO	от 0 до 2000	-	-	± 8
no2	от 0 до 5	-	± 15	-
	св. 5 до 50	-	-	± 15
	от 0 до 50	-	± 10	-
	св. 50 до 500	-	-	± 10
n2o	от 0 до 10	-	± 15	-
	св. 10 до 100	-	-	± 15
	от 0 до 50	-	± 10	-
	св. 50 до 500	-	-	± 10
o2	-	от 0 до 5	±5	-
o2	-	св. 5 до 21	-	± 5
so2	от 0 до 10	-	± 12	-
	св. 10 до 75	-	-	± 12
	от 0 до 30	-	± 10	-
	св. 30 до 300	-	-	± 10
	от 0 до 100	-	± 8	-
	св. 100 до 1000	-	-	±8
	от 0 до 150	-	±6	-
	св. 150 до 1500	-	-	±6
СзН8 C2H6	от 0 до 25	-	± 10	-
	от 0 до 50	-	-	±8
	от 0 до 100	-	-	± 8

Примечания.

1 Диапазон измерений и определяемые компоненты определяются при заказе.

2 Пересчет объемной доли в массовую концентрацию компонента проводилр^'СЛ. приведением к температуре О °C и давлению 760 мм рт.ст.___________

Таблица 3. Основные технические характеристики газоанализаторов

Наименование характеристики	Значение
Условия эксплуатации: -температура окружающей среды, °C	от 5 до 35
- температура окружающей среды (с охлаждающим устройством) °C	от 5 до 50
- относительная влажность окружающего воздуха (без конденсации), %, не более	95
Температура анализируемого газа на входе газоанализатора, °C, не более	220
Напряжение питания переменного тока, В	от 207 до 253
Потребляемая электрическая мощность, ВА, не более: - для шкафа;	1450
- для обогреваемой установки;	95
- для фильтра пробоотборного устройства;	450
- для обогреваемого пробоотборного зонда	500
Степень защиты оболочки по ГОСТ 14254-2015	IP54
Время прогрева, минут, не более	40

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации газоанализатора типографским способом.

Комплектность

Комплект поставки газоанализаторов указан в таблице 4.

Таблица 4

Наименование	Количество
Газоанализатор	1
Упаковка	1
Руководство по эксплуатации	1
Методика поверки МРБ МП.2662 - 2017(изменение №1-2020)	1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "SICK AG", Германия.

МРБ МП.2662 - 2017 "Газоанализаторы многокомпонентные серии MCS. Методика поверки" (изменение №1-2020).

Заключение

Газоанализаторы многокомпонентные серии MCS соответствуют

требованиям документации фирмы "SICK AG", Германия.

Газоанализаторы многокомпонентные серии MCS соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного сою-за «О безопасности низковольтного оборудования» ТР ТС 004/2011, сертификат соответствия № ЕАЭС RU C-DE.MK)62.B.01397/19 (серия RU №020812), срок действия до 14.11.2024.

Газоанализаторы многокомпонентные MCS300P Ех соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011, сертификат соот-ветствия № ТС RU C-DE.MH04.B.00552 (серия RU №0536986), срок действия до 29.06.2022).

Межповерочный интервал - не более 6 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 6 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

Адрес: г. Минск, Старовиленский тракт, 93

тел. 334-98-13

Аттестат аккредитации № BY/ 112 1.0025 (действителен до 30.03.2024)
