Газоанализаторы беспробоотборные серии GM, ZIRKOR предназначены для измерения концентрации СО, СО2, SO2, NO, NO2, HF, НО, NH3, О2, Н2О беспробоотборным методом в дымовых и технологических газах, газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3846 20 |
| Наименование | Газоанализаторы беспробоотборные серии GM, ZIRKOR |
| Год регистрации | 2020 |
| Номер сертификата | 13330 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | фирма "SICK AG", Германия (DE) |
Производитель / Заявитель
фирма "SICK AG"
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы беспробоотборные GM32 (GM32Ex), GM35, GM901, ZIRCOR302/GM302 метрологически обеспечены в Республике Беларусь при наличии ГСО, внесенных в Госреестр СИ РБ. Газоанализаторы безпробоотборные GM700 метрологически обеспечены в Республике Беларусь при наличии ГСО, внесенных в Госреестр СИ РБ или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.1833-2008 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 09 3846 20 [2015-04-30]
rb-03-09-3846-20_2015-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3846 20 [2009-04-01]
rb-03-09-3846-20_2009-04-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3846 20 [2013-12-13]
rb-03-09-3846-20_2013-12-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3846 20 [2020-07-08]
rb-03-09-3846-20_2020-07-08.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы беспробоотборные серии GM, ZIRKOR предназначены для измерения концентрации СО, СО2, SO2, NO, NO2, HF, НО, NH3, О2, Н2О беспробоотборным методом в дымовых и технологических газах, газовых смесях.
Область применения: энергетика, химическая промышленность, нефтеперерабатывающие и металлургические заводы и в других областях хозяйственной деятельности.
Описание
Принцип действия газоанализаторов серии GM основан на измерении концентрации оптоэлектронном методом непосредственно в газовом потоке без отбора пробы.
Газоанализаторы серии GM могут быть выполнены как в сквозном (приемопередатчик светового излучения устанавливается с одной стороны газохода, а отражатель с другой), так и в зондовом исполнении (измерительный зонд вставляется непосредственно в газоход). В зависимости от исполнения, зонд имеет измерительную щель или газопроницаемую вставку (фильтр). Измерения состава газовой среды выполняются в этой зоне, длина которой является активным измерительным расстоянием.
Принцип действия газоанализаторов серии ZIRKOR основан на преобразовании объемной доли кислорода в электрический сигнал с помощью электрохимического датчика на основе циркония.
Газоанализаторы серии ZIRKOR состоят из блока управления (электронные модули) и измерительного зонда (типоразмеры зонда под заказ в соответствии с документацией изготовителя). Газоанализаторы имеют встроенные датчики температуры и давления.
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Идентификационные данные ПО представлены в таблице 1.
Таблица 1.
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) | |
|
версия, не ниже | ||
|
ZIRKOR100 |
4.10 | |
|
ZIRKOR200 |
4.10 | |
|
ZIRKOR302P, ZIRKOR302E |
4.10 | |
|
GM32 |
00 | |
|
GM35 (блок управления) |
9062243 00 | |
|
GM35 (приемопередающий блок) |
9062244 00 | |
|
GM700 (блок управления) |
HF |
9100821 00 |
|
NH3 |
9112471 00 | |
|
HCI |
9112479 00 | |
|
GM700 (приемопередающий блок) |
HF |
9105060 00 |
|
NH3 |
9060487 00 | |
|
HCI |
9112032 00 | |
Внешний вид газоанализаторов приведен на рисунках 1-5.
Место нанесения знака поверки указано в Приложении А к описанию типа.
ZIRKOR100
ZIRKOR200

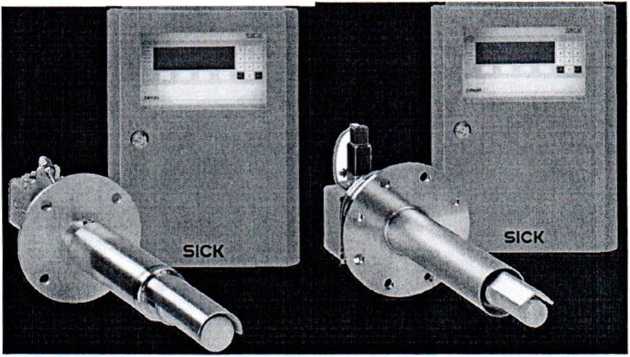

Рисунок 1. Внешний вид газоанализатора ZIRKOR100, ZIRKOR200
ZIRKOR302P с насосом ZIRKOR302E с инжектором

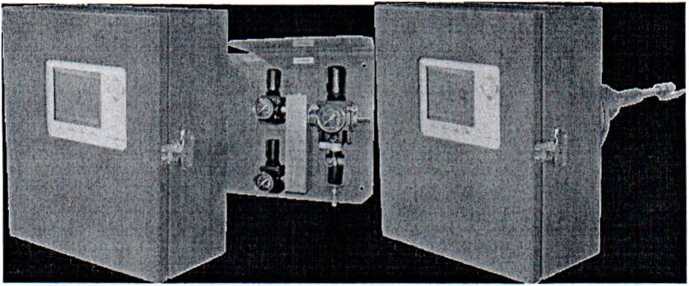

Рисунок 2. Внешний вид газоанализатора

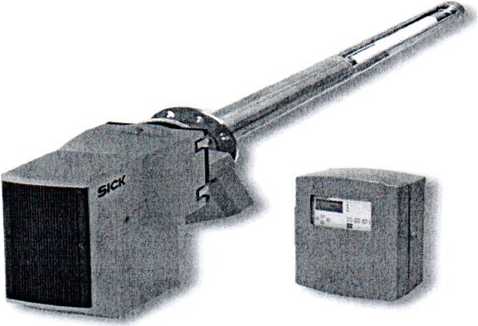

Рисунок 3. Внешний вид газоанализаторов GM32

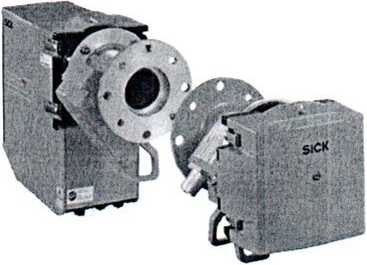

Рисунок 4. Внешний вид газоанализаторов GM35

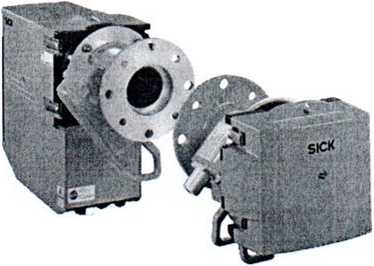

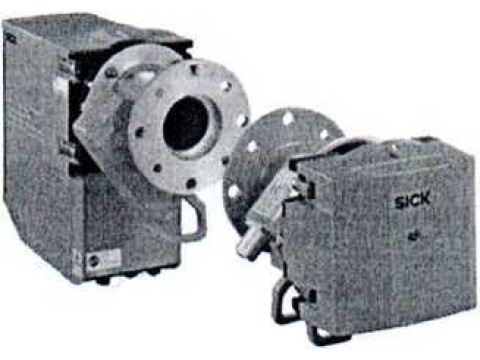

Рисунок 5. Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов представлены в таблицах 2-6.
Таблица 2. Основные технические и метрологические характеристики газоана
лизаторов GM35
|
Характеристика |
Значение |
|
GM35 | |
|
Минимальный/максимальный диапазон измерений объемной доли: СО СО2 Н2О |
от 0 до 180 ррм / от 0 до 20000 ррм от 0 до 25 об,% / от 0 до 100 об,% от 0 до 3 об,% / до 22,5 об,% |
|
n2o |
от 0 до 60 ррм / до 3000 ррм |
|
Пределы допускаемой основной относительной погрешности газоанализатора, % |
±5,0 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 °C относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
0,5 |
|
Потребляемая мощность, В А, не более |
400 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Диапазон температур окружающего воздуха, °C |
От минус 40 до плюс 50 |
|
Примечание - диапазоны измерений указаны для измерительного расстояния 1 м при температуре 20 °C и давлении 101,3 кПа | |
Таблица 3. Основные технические и метрологические характеристики газоана-лизаторов GM901
|
Характеристика |
Значение | |
|
GM901 |
GM901-02 | |
|
Минимальный/максимальный диапазон измерений объемной доли СО, ррм |
от 0 до 500/ от 0 до 20000 |
от 0 до 250/ от 0 до 10000 |
|
Пределы допускаемой основной относительной погрешности газоанализатора, % |
±5,0 | |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 °C относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
0,5 | |
|
Потребляемая мощность, ВА, не более |
400 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 | |
|
Диапазон температур окружающего воздуха, °C |
От минус 40 др плюс 50 s | |
Примечание - диапазоны измерений указаны для измерительного расстояния 1 м при температуре 20 °C и давлении 101,3 кПа
V //
Таблица 4. Основные технические и метрологические характеристики газоана-лизаторов GM32________________________
|
Характеристика |
Значение |
|
Минимальный/максимальный диапазон измерений массовой концентрации, мг/м3: SO2 NO no2 |
от 0 до 40 мг/м3/ до 20 000 мг/м3 от 0 до 50 мг/м3/ до 2 500 мг/м3 от 0 до 100 мг/м3/ до 2 000 мг/м3 |
|
NO2 (Low) |
от 0 до 15 мг/м3/до 100 мг/м3 |
|
NH3 |
от 0 до 25 мг/м3/ до 50 мг/м3 |
|
Пределы допускаемой основной относительной погрешности газоанализатора, % |
±5,0 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 °C относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
0,5 |
|
Потребляемая мощность, ВА, не более |
400 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Диапазон температур окружающего воздуха,°C |
От минус 20 до плюс 55 |
Примечание - диапазоны измерений указаны для измерительного расстояния 1 м при температуре 20 °C и давлении 101,3 кПа
Таблица 5. Основные технические и метрологические характеристики газоанализаторов GM700 ____________________________
|
Характеристика |
Значение |
|
Минимальный/максимальный диапазон измерений объемной доли: NH3 *Н2О HF HCI ** Н2О |
от 0 до 10 ррм / от 0 до 4000 ррм от 0 до 3 об,% / от 0 до 20 об,% от 0 до 2 ррм / от 0 до 2000 ррм от 0 до 5 ррм / от 0 до 3000 ррм от 0 до 50 об,% /от 0 до 100 об,% |
|
Пределы допускаемой основной относительной погрешности газоанализатора, % |
±5 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения тем-пературы окружающей среды на каждые 10 °C относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
0,5 |
|
Диапазон температур окружающего воздуха, °C |
От минус 40 до плюс 50 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Потребляемая мощность, В А, не более |
600 |
|
Примечания: * канал применяется одновременно с каналом NH3; * *канал применяется одновременно с каналом HCI; - диапазоны измерений указаны для измерительного расстояния 1 м при | |
1. I •* Г--i JII
температуре 20 °C и давлении 101,3 кПа
Таблица 6. Основные технические и метрологические характеристики
газоанализаторов ZIRKOR100, ZIRKQR200, ZIRKOR3Q2 (Е, Р)
|
Характеристика |
Значение |
|
Минимальный/максимальный диапазон измерений объемной доли О2, % об.д. |
от 0 до 10 / от 0 до 25 |
|
Пределы допускаемой основной погрешности газоанализатора, % |
±0,5 % от измеренного значения или ±0,2 % об.д. (что больше) |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 °C относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
0,5 |
|
Номинальное напряжение питания переменного тока, В |
115/230 |
|
Степень защиты оболочки по ГОСТ 14254-2015: -ZIRKOR100; -ZIRKOR200; -ZIRKOR302 |
IP20 IP66 IP65 |
|
Максимальная потребляемая мощность, В А |
310 |
|
Диапазон температур окружающего воздуха, °C |
от минус 20 до плюс 55 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки газоанализаторов указан в таблице 5.
Таблица 5
|
Наименование |
Количество |
|
Газоанализатор |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.1833-2008 (изменение 2-2020) |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SICK AG", Германия.
Методика поверки МРБ МП.1833-2008 "Газоанализаторы беспробоотборные серии GM, ZIRKOR" (изменение 2-2020).
Заключение
Газоанализаторы беспробоотборные серии GM, ZIRKOR соответствуют требованиям технической документации фирмы "SICK AG", Германия. Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного сою-за «О безопасности низковольтного оборудования» ТР ТС 004/2011, сертификат соответствия № ЕАЭС RU C-DE.MKD62.B.01397/19 (серия RU №020812), срок действия до 14.11.2024.
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 6 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/ 112 1.0025 (действителен до 30.03.2024)
