Газоанализаторы (модульные системы) серии S7xx, SIDOR, GMS8xx предназначены для количественного анализа компонентного состава дымовых и технологических газов, газовых смесей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3847 20 |
| Наименование | Газоанализаторы (модульные системы) серии S7xx, SIDOR, GMS 8xx |
| Год регистрации | 2020 |
| Номер сертификата | 13331 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | фирма "SICK AG", Германия (DE) |
Производитель / Заявитель
фирма "SICK AG"
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.1834-2013 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 09 3847 20 [2020-09-09]
rb-03-09-3847-20_2020-09-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3847 20 [2009-03-31]
rb-03-09-3847-20_2009-03-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3847 20 [2013-04-29]
rb-03-09-3847-20_2013-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3847 20 [2017-04-29]
rb-03-09-3847-20_2017-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3847 20 [2018-12-03]
rb-03-09-3847-20_2018-12-03.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы (модульные системы) серии S7xx, SIDOR, GMS8xx предназначены для количественного анализа компонентного состава дымовых и технологических газов, газовых смесей.
Область применения: энергетика, химическая промышленность, нефтеперерабатывающие и металлургические заводы, переработка отходов и другие области хозяйственной деятельности.
Описание
Принцип действия газоанализаторов основан на непосредственном измерении концентрации газов в газовой смеси и определяется принципами действия модулей, которые входят в их состав. Измерение концентрации осуществляется при помощи следующих модулей:
THERMOR - датчик по теплопроводности, принцип действия которого основан на измерении разности теплопроводностей анализируемого и сравнительного газов. Предназначен для измерения одного газа, состав смеси газов оговаривается при заказе;
UNOR-датчик, работающий по принципу недисперсионной И «-спектроскопии, предназначен для измерения одного газа в смеси с любыми другими газами, нечувствителен к вибрациям;
MULTOR - датчик, работающий по принципу недисперсионной ИК-спект-роскопии, предназначен для непрерывного измерения концентрации до трех ИК-активных газов и НгО с внутренней коррекцией перекрестной чувствительности;
FINOR - датчик, работающий по принципу оптической фильтр-корреляции, предназначен для измерения трех газов одновременно в смеси с любыми другими газами;
FIDOR- пламенно-ионизационный (ПИД) детектор, встраиваемый в модели GMS810, GMS811; GMS840.
OXOR-P - парамагнитный датчик для измерения концентрации кислорода в смеси с любыми другими газами;
OXOR-E - электрохимический датчик для измерения концентрации кислорода в смеси с любыми другими газами;
DEFOR - принцип работы фотометрический для измерения в ультрафиолетовой области спектра. Предназначен для одновременного измерения до трех газовых компонентов. Специально предназначен для измерения концентрации NO с очень высокой селективностью в малых диапазонах измерения, а также измерения широкого спектра многих других УФ-активных газов.
Газоанализаторы серии S7XX могут комплектоваться модулями THERMOR, UNOR, MULTOR, FINOR, OXOR-P, OXOR-E.
Газоанализаторы серии S7XX представлены моделями S710, S711, S715, S715 Ex, S720 Ex (S721 Ех).
S710 выполнен в корпусе для монтажа в 19-дюймовую стойку, степень защиты IP20 по ГОСТ 14254-15, S711 аналогична S710, но имеет меньшие габаритные размеры, степень защиты IP20.
S715- выполнен в корпусе со степенью защиты IP65 по ГОСТ 14254-15.

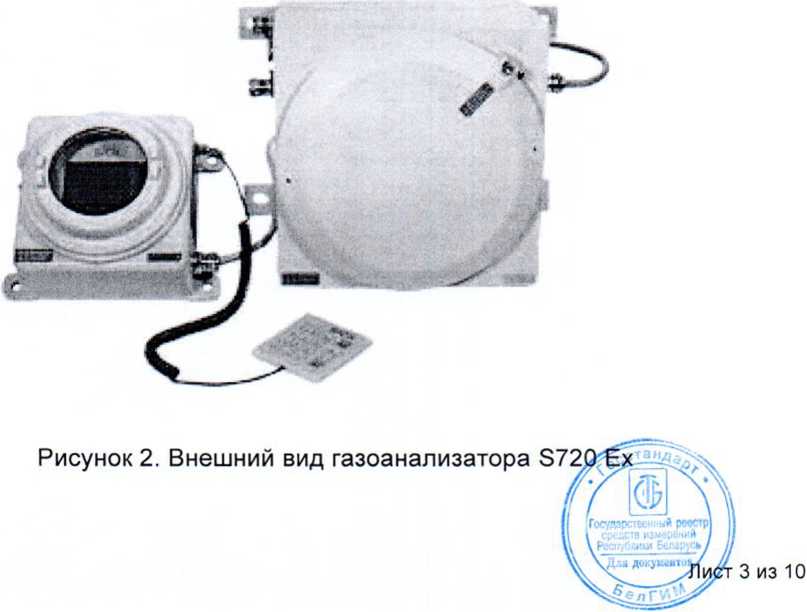

S715 Ex, S720 Ех имеет взрывозащищенный корпус для взрывоопасных зон.
S721 Ех- аналогична S720 Ех, но имеет корпус для размещения модулей больших размеров.
Газоанализаторы SIDOR с инфракрасным модулем SIDOR комплектуются датчиками OXOR-P, OXOR-E.
Газоанализаторы серии GMS8XX могут комплектоваться модулями THERMOR, DEFOR, UNOR, MULTOR, FIDOR, OXOR-P, OXOR-E.
Газоанализаторы серии GMS8xx представлены моделями GMS810, GMS811, GMS815P, GMS820, GMS810/811/840-FIDOR, GMS840/841.
GMS810 выполнен в корпусе для монтажа в 19-дюймовую стойку, класс защиты IP40 по ГОСТ 14254-15.
GMS811- экономный вариант модификации GMS810 без собственного блока управления, для управления работой GMS811 используют блок GMS810.
GMS815P выполнен в корпусе для настенного монтажа, степень защиты IP65 по ГОСТ 14254-15, для эксплуатации во взрывоопасных зонах.
GMS820P - корпус выполнен во взрывозащищенном исполнении, степень защиты IP65 по ГОСТ 14254-15, для эксплуатации во взрывоопасных зонах.
GMS840 выполнен в корпусе для настенного монтажа для безопасной зоны, GMS841 - настенный монтаж для взрывоопасных зон.
GMS810-FIDOR, GMS811-FIDOR, GMS840-FIDOR применяются для определения общего органического углерода (ТОС) со встроенным модулем FIDOR. GMS810/811-FIDOR выполнены в корпусе для монтажа в 19-дюймовую стойку, степень защиты IP40. GMS840-FIDOR выполнен в корпусе для настенного монтажа, степень защиты IP54. Маркировка газоанализаторов со встроенным модулем FIDOR нанесена только на задней панели приборов.
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Идентификационные данные ПО представлены в таблице 1.
Таблица 1.
|
Идентификационное наименование ПО |
Тип используемого модуля |
Номер версии (идентификационный номер) ПО |
|
версия, не ниже | ||
|
SIDOR |
- |
1.00 |
|
S7XX |
- |
1.00 |
|
GMS8XX |
с блок ом управления BCU |
0.990 |
|
UNOR/MULTOR |
01.15 | |
|
DEFOR |
2.12 | |
|
OXOR |
01.01 | |
|
THERMOR |
01.02 | |
|
FIDOR |
2.00 |
Внешний вид газоанализаторов приведен на рисунках 1-4.
Место нанесения знака поверки указано в Приложении А к описанию типа.

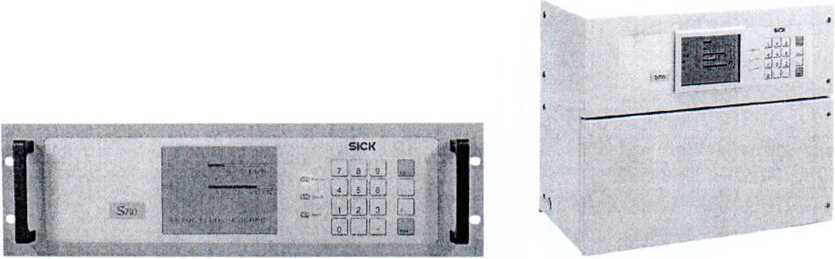

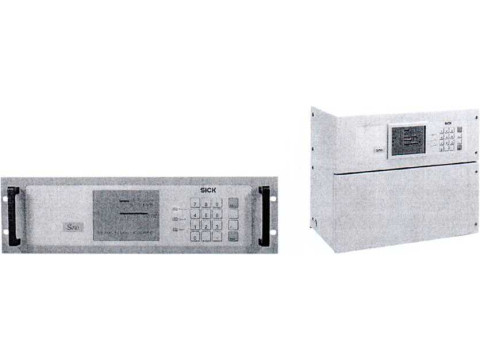

Рисунок 1. Внешний вид газоанализаторов S710, S715 Р

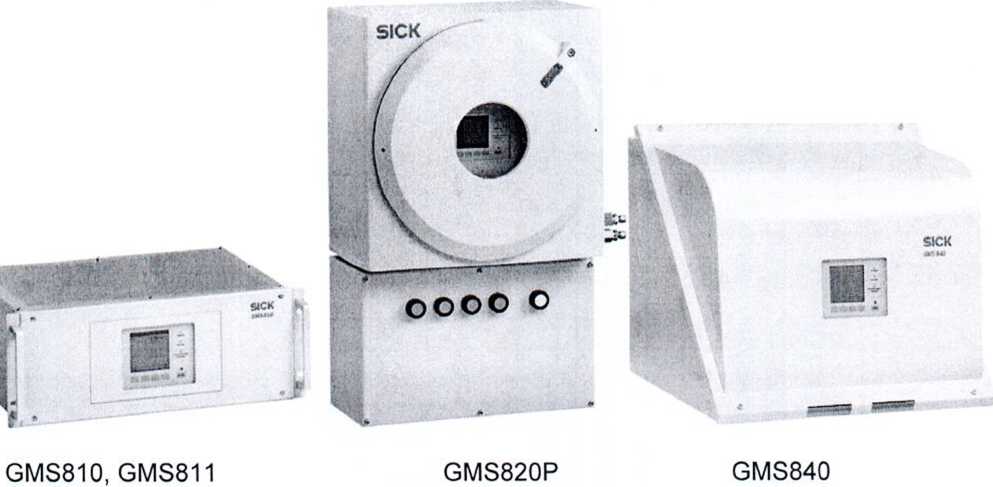

Рисунок 3. Внешний вид газоанализаторов GMS810, GMS820P, GMS840

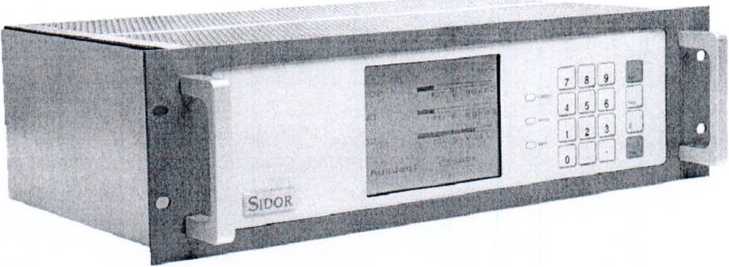

Рисунок 4. Внешний вид газоанализатора SIDOR
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 2, 3, 4, 5.
Таблица 2. Диапазоны измерений газоанализаторов S7хх, GMS8xx, SIDOR
|
Наименование вещества |
Диапазон измерения, об.д. | |
|
минимальный |
максимальный | |
|
1 |
2 |
3 |
|
Газоанализатор S7xx, GMS8xx с модулем THERM |
OR | |
|
Аргон в кислороде (Аг в О2) |
(0-5) % |
(0-95) % |
|
Аргон в азоте (Аг в N2) |
(0-5) % |
(0-95) % |
|
Аммиак в диоксиде углерода (NH3 в СО2) |
(0-15) % |
(0-95) % |
|
Аммиак в воздухе |
(0-75) % |
(0-95) % |
|
Углекислый газ в воздухе |
(0-15) % |
(0-95) % |
|
Гелий в азоте (Не в N2) |
(0-1) % |
(0-95) % |
|
Водород в углеводородах (Н2 в СхНу) |
(0-1) % |
(0-95) % |
|
Водород в аргоне (Н2 в Аг) |
(0-1) % |
(0-95) % |
|
Водород в доменном газе |
(0-1) % |
(0-95) % |
|
Водород в диоксиде углерода (Н2 в СО2) |
(0-1) % |
(0-95) % |
|
Водород в кислороде (Н2 в О2) |
(0-1) % |
(0-95) % |
|
Водород в азоте (Н2 в N2) |
(0-1) % |
(0-95) % |
|
Водород в воздухе |
(0-1) % |
(0-95) % |
|
Метан в биогазе |
(0-1) % |
(0-95) % |
|
Газоанализатор S7xx, GMS8xx с модулем UNOR | ||
|
Ацетилен С2Н2 |
(0-300) ppm |
(0-14) % |
|
Аммиак NH3 |
(0-300) ppm |
(0-1,5) % |
|
Бутадиен-1,3 (дивинил, эритрен) СН2:СНСН:СН2 |
(0-300) ppm |
(0-700) ppm |
|
Бутан С4Ню |
(0-100) ppm |
(0-700) ppm |
|
Бутанол-1 С4Н9ОН |
(0-1000) ppm |
(0-1000) ppm |
|
Бутанол-2 С4Н5СН(СН3)ОН |
(0-1000) ppm |
(0-1000) ppm |
|
Бутен-1 С2Н5СН:СН2 |
(0-500) ppm |
(0-500) ppm |
|
Транс-Бутан-2 С4Н8 |
(0-500) ppm |
(0-500) ppm |
|
Диоксид углерода СО2 |
(0-10) ppm |
(0-100) % |
|
Дисульфид углерода CS2 |
(0-500) ppm |
(0-500) ppm |
|
Оксид углерода СО |
(0-20) ppm |
(0-70) % |
|
Хлороформ СНС|3 |
(0-3000) ppm |
(0-3000) ppm |
|
Циклогексан C6Hi2 |
(0-300) ppm |
(0-300) ppm |
|
Циклогексанон С6НюО |
(0-500) ppm |
(0-500) ppm |
|
Дихлорэтан-1,1 С2Н4С|2 |
(0-500) ppm |
(0-500) ppm |
|
Дихлорметан СН2С|2 |
(0-200) ppm |
(0-200) ppm |
|
Диметилэфир (СН3)2О |
(0-1000) ppm |
(0-1000) ppm |
|
Этан С2Н6 |
(0-100) ppm |
(0-2000) ppm |
|
Этанол С2Н5ОН |
(0-1000) ppm |
(0-1000) ppm |
|
Этилен С2Н2 |
(0-300) ppm |
(0-2000) ppm |
|
Фреон 11 CC|3F |
(0-100) ppm |
_(0-1000) ppm |
|
1 |
2 |
3 |
|
Фреон 12 CC|F2 |
(0-100) ppm |
(0-1000) ppm |
|
Фреон 13Bi CBrF3 |
(0-300) ppm |
(0-2000) ppm |
|
Фреон 22 CHC|F2 |
(0-500) ppm |
(0-2000) ppm |
|
Фреон 113 C2C13F3 |
(0-300) ppm |
(0-2000) ppm |
|
Фреон 114 C2C12F4 |
(0-300) ppm |
(0-2000) ppm |
|
Фреон 134а C2H2F4 |
(0-100) ppm |
(0-1000) ppm |
|
Гептан С7Н16 |
(0-500) ppm |
(0-500) ppm |
|
Гексан СбН14 |
(0-300) ppm |
4500 ppm |
|
Метан СН4 |
(0-100) ppm |
(0-90)% |
|
Метанол СН3ОН |
(0-500) ppm |
(0-500) ppm |
|
Метоксиэтанол С3Н8О2 |
(0-1000) ppm |
(0-1000) ppm |
|
Метилхлорид СН3С1 |
(0-500) ppm |
(0-500) ppm |
|
Оксид азота NO |
(0-75) ppm |
4000 ppm |
|
Пентан С5Н12 |
(0-300) ppm |
2000 ppm |
|
Пропадиен СзН4 |
(0-500) ppm |
(0-500) ppm |
|
Пропан СзН8 |
(0-500) ppm |
(0-1000) ppm |
|
Пропанол С3Н7ОН |
(0-1000) ppm |
(0-1000) ppm |
|
Пропилен С3Н6 |
(0-300) ppm |
(0-300) ppm |
|
Диоксид серы SO2 |
(0-40) ppm |
(0-4000) ppm |
|
Фторид серы SF6 |
(0-50) ppm |
(0-300) ppm |
|
Трихлорэтан СгС|4 |
(0-500) ppm |
(0-500) ppm |
|
Трихлорэтан-1,1,1 С2Н3С13 |
(0-1000) ppm |
(0-1000) ppm |
|
ТОЛУОЛ С7Н8 |
(0-2000) ppm |
(0-2000) ppm |
|
Трихлорэтилен С2НС|з |
(0-1000) ppm |
(0-1000) ppm |
|
Пары воды Н2О |
(0-1000) ppm |
(0-15) % |
|
О-ксилол C8Hi0 |
(0-500) ppm |
(0-500) ppm |
|
Газоанализатор S7xx с модулем MULTO |
R | |
|
Диоксид углерода СО2 |
(0-100) ppm |
(0-100) % |
|
Оксид углерода СО |
(0-160) ppm |
(0-70) % |
|
Метан СН4 |
(0-470) ppm |
(0-90) % |
|
Оксид азота NO |
(0-190) ppm |
(0-4000) ppm |
|
Диоксид азота SO2 |
(0-85) ppm |
(0-15) % |
|
Газоанализатор GMS( |
Jxx с модулем MULT |
OR |
|
Диоксид углерода СО2 |
(0-100) ppm |
(0-100) % |
|
Оксид углерода СО |
(0-160) ppm |
(0-70) % |
|
Метан СН4 |
(0-280) ppm |
(0-90) % |
|
Оксид азота NO |
(0-190) ppm |
(0-4000) ppm |
|
Диоксид азота SO2 |
(0-85) ppm |
(0-15) % |
|
Газоанализатор GMS8xx с модулем DEFOR | ||
|
Оксид азота NO |
(0-10) ppm |
(0-100) % |
|
Диоксид азота NO2 |
(0-10) ppm |
(0-100) % |
|
Диоксид серы SO2 |
(0 -10) ppm |
(0-100) % |
|
Хлор С|2 |
(0-125) ppm |
(0-100) % |
|
Сероуглерод CS2 |
(0-50) ppm |
(0-30) % |
|
Аммиак NH3 |
(0-50) ppm |
(0-100) % |
|
Сероокись углерода COS |
(0-250) ppm |
(0-100) % |
|
Сероводород H2S |
(0-25) ppm |
(0-100) % |
|
1 |
2 I 3 | |
|
Газоанализатор S7xx с модулем FINOR | ||
|
Диоксид углерода СО2 |
(0-0,1) % |
(0-95) % |
|
Оксид углерода СО |
(0-5) % |
(0-70) % |
|
Углеводороды СхНу |
(0-2) % |
(0-70) % |
|
Метан СН4 |
(0-2) % |
(0-70) % |
|
Фторид серы SF6 |
(0-10) % |
(0-70) % |
|
Газоанализатор S7xx, GMS8xx, SIDOR с модулем OXOR-P | ||
|
Кислород О2 |
(0-3) % |
(0-100) % |
|
Газоанализатор S7xx GMS8xx, SIDOR с модулем OXOR-E | ||
|
Кислород О2 |
(0-10) % |
(0-25) % |
|
Газоанализаторы SIDOR | ||
|
Оксид углерода СО |
(0-60) ppm |
(0-100) % |
|
Оксид азота NO |
(0-100) ppm |
(0-3) % |
|
Закись азота N2O |
(0-100) ppm |
(0-100) % |
|
Диоксид серы SO2 |
(0-35) ppm |
(0-3) % |
|
Метан СН4 |
(0-500) ppm |
(0-100) % |
|
Диоксид углерода СО2 |
(0-500) ppm |
(0-100) % |
|
Примечания. 1 Диапазон измерений и определяемые компоненты определяются при заказе. 2 Пересчет объемной доли в массовую концентрацию компонента проводится с приведением к температуре 0 °C и давлению 760 мм рт.ст. 3 Содержание определяемых компонентов выводится на дисплей прибора в единицах объемной доли (ppm или %) или единицах массовой концентрации (мг/м3 или г/м3). | ||
Таблица 3. Диапазон измерений газоанализаторов GMS810/811/840- FIDOR
|
Наименование вещества |
Диапазон измерения, мг/м3 | |
|
минимальный |
максимальный | |
|
Общий органический углерода (TOC) |
(0-15) |
(0-10000) |
Таблица 4. Время реагирования и пределы допускаемой погрешности
|
Характеристика |
Значение |
|
1 |
2 |
|
Газоанализаторы S7xx, GMS8xx с к Fl |
юдулями UNOR, THERMOR, MULTOR, NOR |
|
Время реагирования T901 с, не более: -UNOR -THERMOR -MULTOR, FINOR |
3 20 25 |
|
Пределы допускаемой погрешности газоанализатора, % |
±10,0 от измеренного значения (в диапазоне от 0 % до 30 % включительно от верхнего значения диапазона измерения); ±3,0 от верхнего значения диапазона измерения в остальном диапазоне |
|
1 |
2 |
|
Газоанализаторы S7xx, GMS8xx с w Fl |
юдулями UNOR, THERMOR, MULTOR, MOR |
|
Время реагирования Т90, с, не более: -UNOR -THERMOR -MULTOR, FINOR |
3 20 25 |
|
Пределы допускаемой погрешности газоанализатора, % |
±10,0 от измеренного значения (в диапазоне от 0 % до 30 % включительно от верхнего значения диапазона измерения); ±3,0 от верхнего значения диапазона измерения в остальном диапазоне |
|
Газоанализаторы S7xx, GMS8xx, газоанализатор SIDOR с модулем OXOR-P | |
|
Время реагирования Т90, с, не более |
4 |
|
Пределы допускаемой абсолютной погрешности газоанализатора, % |
±0,2 |
|
Газоанализаторы S7xx, GMS8xx, газоанализатор SIDOR с модулем OXOR-E | |
|
Время реагирования Т90, с, не более |
25 |
|
Пределы допускаемой абсолютной погрешности газоанализатора, % |
± 0,2 |
|
Газоанализаторы GMS810/811/840- FIDOR | |
|
Время реагирования Т90, с, не более |
200 |
|
Пределы допускаемой относительной погрешности газоанализатора, % |
±2,0 |
|
Газоанализаторы Gf |
VIS8xx с модулем DEFOR |
|
Время реагирования Т90, с, не более |
4 |
|
Пределы допускаемой погрешности газоанализатора, % |
±10,0 от измеренного значения (в диапазоне от 0 % до 30 % включительно от верхнего значения диапазона измерения); ±3,0 от верхнего значения диапазона измерения в остальном диапазоне |
Таблица 5. Технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
230±23 |
|
Максимальная потребляемая мощность, В А |
150 |
|
Диапазон рабочих температур, °C |
от 5 до 45 |
|
Диапазон температур газовой пробы, °C |
от 0 до 45 |
|
Диапазон температур хранения, °C |
От минус 20 до плюс 70 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки измерителей указан в таблице 6.
Таблица 6
|
Наименование |
Количество |
|
Газоанализатор |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.1834-2013 (изменение №1-2020) |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SICK AG", Германия.
МРБ МП.1834-2013 "Газоанализаторы (модульные системы) серии S7xx, SIDOR,GMS8xx. Методика поверки" (изменение №1-2020).
Заключение
Газоанализаторы (модульные системы) серии S7xx, SIDOR, GMS8xx соответствуют требованиям документации фирмы "SICK AG", Германия.
Газоанализаторы (модульные системы) серии S7xx, SIDOR, GMS8xx соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного сою-за «О безопасности низковольтного оборудования» ТР ТС 004/2011, сертификат соответствия № ЕАЭС RU С-DE.MK)62.B.O1397/19 (серия RU №020812), срок действия до 14.11.2024.
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 6 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/ 112 1.0025 (действителен до 30.03.2024)
Другие Газоанализаторы
