Газоанализаторы PrimaX IR
| Номер в ГРСИ РФ: | РБ 03 09 5576 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MSA Europe GmbH", Швейцария |
|
Описание типа РБ 03 09 5576 20 [2020-06-10]
rb-03-09-5576-20_2020-06-10.pdf
|
Скачать |
Газоанализаторы PrimaX IR (в дальнейшем - газоанализаторы) предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5576 20 |
| Наименование | Газоанализаторы PrimaX IR |
| Год регистрации | 2020 |
| Номер сертификата | 13212 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "MSA Innovation, LLC", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "MSA Innovation, LLC", Соединенные Штаты Америки
Адрес: 1000 Cranberry Woods Drive, Cranberry Township, PA 16066
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2488-2015 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 5576 20 [2020-06-10]
rb-03-09-5576-20_2020-06-10.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы PrimaX IR (в дальнейшем - газоанализаторы) предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.
Область применения - контроль воздуха рабочей зоны в различных областях хозяйственной деятельности, в том числе на взрывоопасных объектах.
Описание
Газоанализаторы выполнены в виде соединенных друг с другом блоков -измерительного преобразователя и клеммной коробки (алюминиевой или из нержавеющей стали). Также возможна комплектация специальной клеммной коробкой с поддержкой HART.
Газоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия - оптический инфракрасный абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выдачу унифицированного выходного аналогового токового сигнала (4-20) мА и выдачу цифрового сигнала по протоколу HART.
Газоанализаторы выполнены во взрывозащищенном исполнении с маркировками взрывозащиты 1 Ex db ПС Т4 Gb X, Ex tb IIIC T130°C Db X.
Газоанализаторы имеют встроенное программное обеспечение SK3068-1082 (версия не ниже 3.6), которое обеспечивает обработку данных от датчика и их компенсацию, обеспечивает связь с газоаналитическими системами и подключение к HART.
Внешний вид газоанализаторов представлен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
.Для документов,

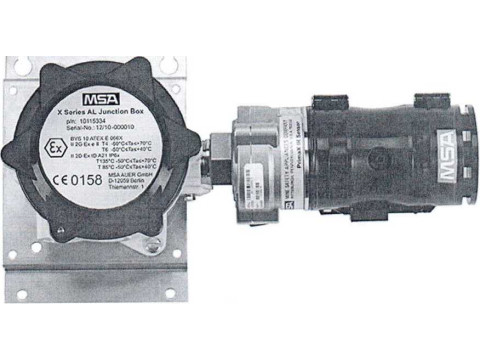

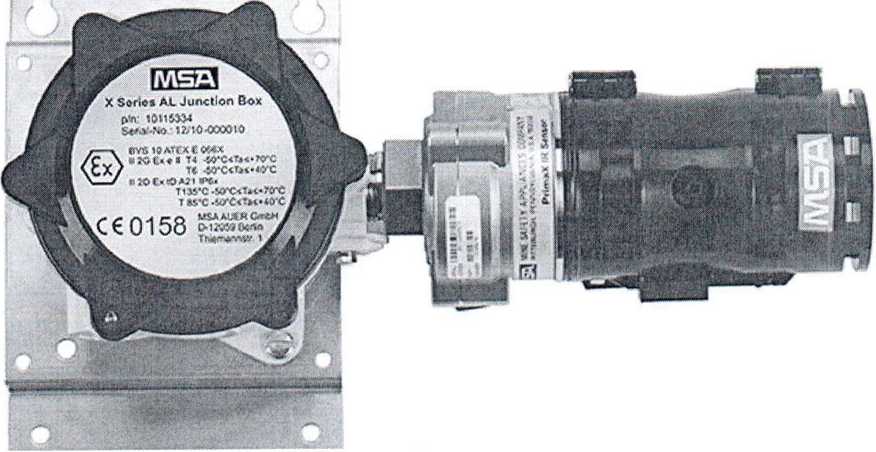

Рисунок 1 Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов
PrimaX IR приведены в таблицах 1-2. Таблица 1
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний Т09 с, не более | ||
|
объемной доли, % |
% НКПР |
абсолютной, % НКПР |
относительной, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
метан (СН4) |
от 0 до 2,2 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 2,2 до 4,4 |
св. 50 до 100 |
- |
± 10 | ||
|
пропан (С3Н8) |
от 0 до 0,85 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 0,85 до 1,7 |
св. 50 до 100 |
- |
± 10 | ||
|
этилен (С2Н4) |
от 0 до 1,15 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 1,15 до 2,3 |
св. 50 до 100 |
- |
± 10 | ||
|
толуол (С6Н5-СН3) |
от 0 до 0,5 |
от 0 до 50 |
± 5 |
- |
30 |
|
н-бутан (C4Hi0) |
от 0 до 0,7 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 0,7 до 1,4 |
св. 50 до 100 |
- |
± 10 | ||
|
н-пентан (С5Н12) |
от 0 до 0,55 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 0,55 до 1,1 |
св. 50 до 100 |
- |
± 10 | ||
|
н-гексан (гексан) (C6Hi4) |
от 0 до 0,5 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 0,5 до 1,0 |
св. 50 до 100 |
- |
± 10 | ||
|
пропилен (С3Н6) |
от 0 до 1,0 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 1,0 до 2,0 |
св. 50 до 100 |
- |
± 10 | ||
|
этан (С2Н6) |
от 0 до 1,2 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 1,2 до 2,4 |
св. 50 до 100 |
- |
± 10 | ||
|
окись пропилена (С3Н6О) |
от 0 до 0,95 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 0,95 до 1,9 |
св. 50 до 100 |
- |
± 10 | ||
|
2-пропанон (ацетон) (С3Н6СО) |
от 0 до 1,25 |
от 0 до 50 |
±5 |
- |
30 г а /'7^^ |
|
св. 1,25 до 2,5 |
св. 50 до 100 |
- |
± 10 | ||
|
циклопентан (С5Н10) |
от 0 до 0,7 |
от 0 до 50 |
± 5 | ||
|
св. 0,7 до 1,4 |
св. 50 до 100 |
± 10 | |||
Государе7 •'■ья реестр] i средств измерений J \ Республики Беларусь /
таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ксилол (С8Н10) |
от 0 до 0,5 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 0,5 до 1,0 |
св. 50 до 100 |
- |
± 10 | ||
|
этилацетат (С4Н8О2) |
от 0 до 1,0 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 1,0 до 1,5 |
св. 50 до 70 |
- |
± 10 | ||
|
изобутан (i-С4Н10) |
от 0 до 0,65 |
от 0 до 50 |
± 5 |
- |
30 |
|
св. 0,65 до 1,3 |
св. 50 до 70 |
- |
± 10 |
Примечания:
1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент;
2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
3) Номинальное время установления показаний указано при номинальном значении расхода 1,5 дм3/мин.
4) В диапазоне измерений свыше 50 % НКПР запрещается использовать стандартные образцы состава газовых СН4-воздушных смесей
5) В соответствии с ГОСТ IEC 60079-29.1-2013 при отсутствии необходимого ГСО при поверке допускается использовать заменяющий газ (ГСО). При этом необходимо учитывать поправочные коэффициенты, установленные заводом-изготовителем. В этом случае пределы допускаемой основной погрешности:
абсолютной: ±7 % НКПР в диапазоне измерений от 0 % НКПР до 47 % НКПР, относительной: ±15 % в диапазоне измерений свыше 47 % НКПР до 100 % НКПР.
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды, в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от влияния изменения скорости потока анализируемой воздушной среды в пределах
от 0 до 6 м/с, в долях от предела допускаемой основной погрешности
Напряжение питания постоянного тока, В от 18 до 32
Потребляемая электрическая мощность, Вт, не более
Габаритные размеры, мм, не более 205х 89 х 89
Масса, кг, не более
Условия эксплуатации:
Диапазон температуры окружающей и анализируемой среды, °C от минус 50 до плюс 80 Диапазон относительной влажности при 25 °C, % от 15 до 95, без конденсации
Диапазон атмосферного давления, кПа от 80 до 120
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации газоанализатора.
Комплектность
Комплект поставки газоанализаторов указан в таблице 3
Таблица 3
|
Наименование |
Количество, шт. |
|
Газоанализатор |
1 |
|
Колпачок для калибровки |
1 |
|
Дополнительные приспособления |
1* |
|
Монтажный набор |
1* |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.2488-2015 |
1“ |
|
Примечание: * - поставляются по отдельному заказу; ** - на партию приборов | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "MSA Innovation, LLC", Соединенные Штаты Америки.
МРБ МП.2488-2015 "Газоанализаторы PrimaX I, PrimaX Р, PrimaX IR. Методика поверки".
Заключение
Газоанализаторы PrimaX IR соответствуют требованиям документации фирмы "MSA Innovation, LLC" (Соединенные Штаты Америки), ТР ТС 012/2011 (сертификат соответствия ЕАЭС № RU C-US.AA87.B.00083/19, действителен по 18.02.2024), ТР ТС 020/2011 (декларация о соответствии ЕАЭС № RU Д-СН.НВ26.В.00474/20, действительна по 08.01.2025).
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 6 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
