Газоанализаторы PrimaX I, PrimaX P
| Номер в ГРСИ РФ: | РБ 03 09 5599 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MSA Europe GmbH", Швейцария |
Газоанализаторы PrimaX I предназначены для измерения объемной доли токсичных газов и кислорода в воздухе рабочей зоны, а также для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (PrimaX Р).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5599 20 |
| Наименование | Газоанализаторы PrimaX I, PrimaX P |
| Год регистрации | 2020 |
| Номер сертификата | 13211 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "MSA Europe GmbH", Швейцария (CH)(изготовитель - фирма MSA Deutschland Produktion GmbH, Германия (DE)) |
Производитель / Заявитель
фирма "MSA Europe GmbH", Швейцария (изготовитель - фирма MSA Deutschland Produktion GmbH, Германия)
Адрес: Thiemannstrabe 1, D-12059 Berlin, Germany
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2488-2015 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 5599 20 [2020-06-10]
rb-03-09-5599-20_2020-06-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5599 20 [2015-04-24]
rb-03-09-5599-20_2015-04-24.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы PrimaX I предназначены для измерения объемной доли токсичных газов и кислорода в воздухе рабочей зоны, а также для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (PrimaX Р).
Область применения - контроль воздуха рабочей зоны в различных областях хозяйственной деятельности, в том числе на взрывоопасных объектах.
Описание
Газоанализаторы PrimaX I, PrimaX Р (далее - газоанализаторы) выполнены в виде соединенных друг с другом блоков - блока электроники (с дисплеем и клавишами управления) и датичка. Блок электроники газоанализатора PrimaX Р выполнен из алюминия, PrimaX I - из пластмассы.
Газоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия:
- PrimaX I - электрохимический;
- PrimaX Р - электрохимический для определения вредных газов и кислорода, термокаталитический для определения горючих газов;
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают:
- выдачу измерительной и служебной информации на жидкокристаллический дисплей (для PrimaX I и PrimaX Р);
- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА;
- выдачу цифрового сигнала по протоколу HART (для PrimaX Р);
- срабатывание реле "Тревога" и "Неисправность".
Газоанализаторы выполнены во взрывозащищенном исполнении с маркировками взрывозащиты:
- PrimaX I ОЕх ia НС Т4 Ga X, Ex ia IIIB T135°C Db X
- PrimaX P
1 Ex d ia [ia] I IC T4/T6 Gb X, Ex tb ia [ia] 11 IC T130°C/T85°C
Газоанализаторы имеют встроенное программное обеспечение Bootloader Version 1.14.0000 (версия не ниже 1.14).
Внешний вид газоанализаторов представлен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

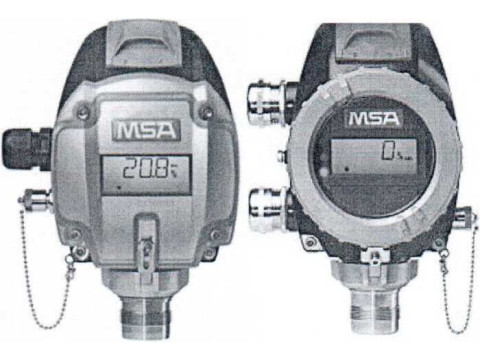

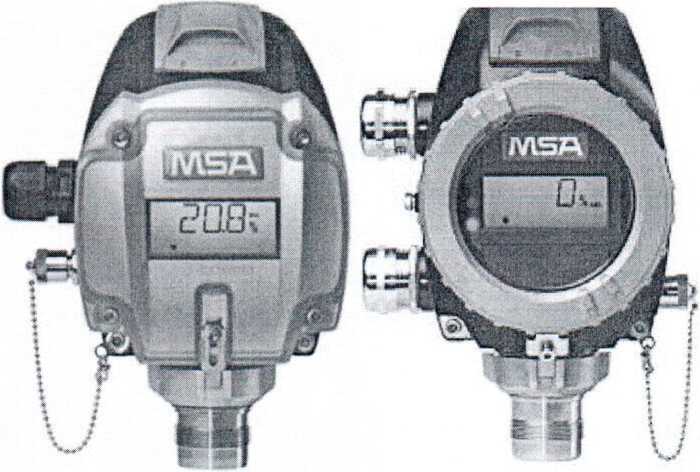

Рисунок 1 Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов PrimaX I, PrimaX Р приведены в таблицах 1-2
Таблица 1 Характеристики газоанализаторов PrimaX I, PrimaX Р при измерении объем-
ной доли кислорода и вредных газов (электрохимический сенсор)
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измере-ний объемной доли определяемого компонента |
Пределы доп} новной пог |
/скаемой ос-решности |
Номинальное время установления показаний т^„.ы - с. не более |
|
абсолютной |
относительной | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
О2 (кислород) |
от 0 до 10,0 % |
от 0 до 10,0 % |
± 0,5 % (об.д.) |
- |
30 |
|
от 0 до 25,0 % |
от 0 до 25,0 % |
± 0,5 % (об.д.) |
- | ||
|
СО (оксид углерода) |
от 0 до 100 ppm |
от 0 до 20 ppm |
± 2 ppm |
- |
30 |
|
св. 20 до 100 ppm |
- |
± 10 % | |||
|
от 0 до 200 ppm |
от 0 до 30 ppm |
± 3 ppm |
- | ||
|
св. 30 до 200 ppm |
- |
±10% | |||
|
от 0 до 500 ppm* |
от 0 до 40 ppm |
± 4 ppm |
- | ||
|
св. 40 до 500 ppm |
- |
± 10 % | |||
|
от 0 до 1000 ppm* |
от 0 до 50 ppm |
± 5 ppm |
- | ||
|
св. 50 до 1000 ppm |
- |
+ 10 % | |||
|
H2S (сероводород) |
от 0 до 10 ppm |
от 0 до 3,3 ppm |
± 0,5 ppm |
- |
30 |
|
св. 3,3 до 10 ppm |
- |
± 15 % | |||
|
от 0 до 20 ppm |
от 0 до 3,3 ppm |
± 0,5 ppm |
- | ||
|
от 3,3 до 20 ppm |
- |
±15% | |||
|
от 0 до 50 ppm |
от 0 до 10 ppm |
+ 1,5 ppm |
- | ||
|
от 10 до 50 ppm |
- |
± 15 % | |||
|
отт 0 до 100 ppm |
от 0 до 10 ppm |
± 1,5 ppm |
- | ||
|
св. 10 до 100 ppm |
- |
±15% | |||
|
NH3 (аммиак) |
от 0 до 50 ppm |
от 0 до 20 ppm |
± 4 ppm |
- |
90 cv.wr±~-—' \ U — ■ Ч8НМН -Н-------- |
|
св. 20 до 50 ppm |
- |
± 20 % | |||
|
от 0 до 100 ppm |
от 0 до 20 ppm |
± 4 ppm |
- | ||
|
св. 20 до 100 ppm |
- |
± 20 % | |||
|
от 0 до 500 ppm* |
от 0 до 50 ppm |
±10 ppm |
- | ||
|
св. 50 до 500 ppm |
- |
±20% Zz | |||
|
от 0 до 1000 ppm* |
от 0 до 50 ppm |
± 10 ppm |
/7 | ||
|
св. 50 до 1000 ppm |
- |
±20%// г |
|
1 |
2 |
3 |
4 |
5 | 6 | |
|
Cl2 (хлор) |
от 0 до 5 ppm |
от 0 до 0,3 ppm |
± 0,06 ppm |
- |
30 |
|
св. 0,3 до 5 ppm |
- |
+ 20 % | |||
|
от 0 до 10 ppm* |
от 0 до 10 ppm |
± 2,0 ppm |
- |
120 | |
|
SO2 (диоксид серы) |
от 0 до 10 ppm |
от 0 до 2,5 ppm |
± 0,5 ppm |
- |
70 |
|
св. 2,5 до 10 ppm |
- |
± 20 % | |||
|
от 0 до 20 ppm |
от 0 до 4 ppm |
± 0,8 ppm |
- | ||
|
св. 4 до 20 ppm |
- |
± 20 % | |||
|
от 0 до 50 ppm* |
от 0 до 10 ppm |
± 2 ppm |
- | ||
|
св. 10 до 50 ppm |
- |
± 20 % | |||
|
SO2 (диоксид серы) |
от 0 до 100 ppm* |
от 0 до 20 ppm |
± 4 ppm |
70 | |
|
св. 20 до 100 ppm |
- |
± 20 % | |||
|
HCN (цианистый водород) |
от 0 до 10 ppm* от 0 до 20 ppm* |
от 0 до 10 ppm |
± 2 ppm |
- |
70 |
|
HCI (хлористый водород) |
от 0 до 10 ppm |
от 0 до 4 ppm |
± 0,8 ppm |
- |
100 |
|
св. 4 до 10 ppm |
- |
± 20 % | |||
|
от 0 до 20 ppm |
от 0 до 4 ppm |
± 0,8 ppm |
- | ||
|
св. 4 до 20 ppm |
- |
± 20 % | |||
|
от 0 до 30 ppm |
от 0 до 4 ppm |
± 0,8 ppm |
- | ||
|
св. 4 до 30 ppm |
- |
± 20 % | |||
|
Н2 (водород) |
от 0 до 1000 ppm |
от 0 до 1000 ppm |
±100 ppm |
- |
30 |
|
NO2 (диоксид азота) |
от 0 до 10 ppm |
от 0 до 1 ppm |
± 0,2 ppm |
- |
60 |
|
св. 1 до 10 ppm |
- |
± 20 % | |||
|
от 0 до 20 ppm* |
от 0 до 2 ppm |
± 0,4 ppm |
- | ||
|
св. 2 до 10 ppm |
- |
± 20 % | |||
|
от 0 до 100 ppm* |
от 0 до 8 ppm |
± 4 ppm |
- | ||
|
св. 8 до 100 ppm |
- |
± 20 % | |||
|
NO (оксид азота) |
от 0 до 100 ppm* |
от 0 до 10 ppm |
± 2 ppm |
- |
30 |
|
св. 10 до 100 ppm |
- |
± 20 % | |||
|
РН3 (фосфин) |
от 0 до 1,0 ppm |
от 0 до 0,1 ppm |
± 0,02 ppm |
- |
30 |
|
св. 0,1 до 1 ppm |
- |
± 20 % | |||
|
от 0 до 5,0 ppm* |
от 0 до 2,0 ppm |
±0,2 ppm |
- | ||
|
HF (фтористый водород) |
от 0 до 10 ppm* |
от 0 до 10 ppm |
± 1 ppm |
- |
120 |
|
AsH3(арсин) |
от 0 до 1,0 ppm* |
от 0 до 0,5 ppm |
± 0,1 ppm |
- |
30 |
|
Примечания: 1) Диапазоны измерений, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов. 2) Цена единицы наименьшего разряда шкалы, объемная доля: - в диапазоне показаний от 0 до 10 рргп 0,1 ppm - в диапазоне показаний св. 10 до 1000 ppm 1 ppm - в диапазоне показаний от 0 до 10 % и от 0 до 25 % 0,1 % 3) По дополнительному заказу возможна поставка газоанализаторов PrimaX I, PrimaX Р, отградуированных в единицах измерений массовой концентрации мг/м3 (пересчет результатов измерений, выраженных в объемных долях, ppm, осуществляется автоматически для нормальных условий эксплуатации) | |||||
Таблица 2 Характеристики газоанализаторов PrimaX Р для измерения довзрывоопас-ных концентраций горючих газов и паров горючих жидкостей (термокаталитический сен-
|
Определяемый компо-нент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Номинальное время установления показаний Т019ном, С, не более | |
|
% НКПР |
объемной доли, % | |||
|
1 |
2 |
3 |
4 |
5 |
|
метан (СН4) |
от 0 до 50 |
от 0 до 2,2 |
±5 |
30 |
|
этан (С2Н6) |
от 0 до 50 |
от 0 до 1,2 |
±5 |
30 |
|
пропан(С3Н8) |
от 0 до 50 |
от 0 до 0,85 |
±5 | |
|
н-бутан (С4Н10) |
от 0 до 50 |
от 0 до 0,7 |
± 5 | |
|
изобутан (i-C4H10) |
от 0 до 50 |
от 0 до 0,65 |
±5 |
// Ж \\ |
|
н-пентан (С5Н12) |
от 0 до 50 |
от 0 до 0,55 |
±5 |
i i |
|
гексан (С6Н14) |
от 0 до 50 |
от 0 до 0,5 |
±5 | |
|
1 |
2 |
3 |
4 |
5 |
|
этилен (С2Н4) |
от 0 до 50 |
от 0 до 1,15 |
±5 |
30 |
|
ацетилен (С2Н2) |
от 0 до 50 |
от 0 до 1,15 |
±5 |
30 |
|
пропилен (С3Н6) |
от 0 до 50 |
от 0 до 1,0 |
±5 |
30 |
|
циклопентан (С5Н10) |
от 0 до 50 |
от 0 до 0,7 |
± 5 |
30 |
|
водород(Н2) |
от 0 до 50 |
от 0 до 2,0 |
± 5 |
30 |
|
толуол (С6Н5-СН3) |
от 0 до 50 |
от 0 до 0,5 |
±5 |
60 |
|
этанол (С2Н5ОН) |
от 0 до 50 |
от 0 до 1,55 |
±5 |
30 |
|
ацетон(С3Н6О) |
от 0 до 50 |
от 0 до 1,25 |
±5 |
30 |
|
метанол (СН3ОН) |
от 0 до 50 |
от 0 до 2,75 |
±5 |
30 |
|
Примечания: 1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент; 2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР; 3) Номинальное время установления показаний указано при номинальном значении расхода 1,0 дм3/мин | ||||
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в долях от предела допускаемой основной погрешности:
- в стандартном диапазоне рабочих температур
- в расширенном диапазоне рабочих температур
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 15% до 90%, в долях от предела допускаемой основной погрешности:
- для термокаталитического датчика
- для датчиков кислорода и вредных газов
Пределы допускаемой дополнительной погрешности от влияния измене
ния скорости потока анализируемой воздушной среды в пределах от 0 до
6 м/с, в долях от предела допускаемой основной погрешности
Напряжение питания постоянного тока, В от 19,2 до 28
Потребляемая электрическая мощность, Вт, не более
PrimaX I
PrimaX Р
Габаритные размеры (высота хдлина х ширина), мм, не более
PrimaX I 220x162x81
PrimaX Р 220x162x100
Масса (без учета коробки), кг, не более
PrimaX I 1,2
PrimaX Р 1,6
Условия эксплуатации:
Диапазон температуры окружающей и анализируемой среды, °C
PrimaX Р с термокаталитическим сенсором
PrimaX I, PrimaX Р с электрохимическими сенсорами
расширенный диапазон рабочих температур:
О2
СО
H2S
NH3, Cl2, НО, HF, РН3, AsH3
SO2, Н2, NO2
HCN
NO
Относительная влажность, %
Диапазон атмосферного давления, кПа
стандартный от минус 25 до плюс 55 расширенный от минус 40 до плюс 70
стандартный от минус 10 до плюс 40
от минус 30 до плюс 55 от минус 20 до плюс 50 от минус 40 до плюс 50 от минус 20 до плюс 40 от минус 20 до плюс 50 от минус 40 до плюс 40
от минус 30 до плюс 50
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации газоанализатора.
Комплектность
Комплект поставки газоанализаторов указан в таблице 3
Таблица 3
|
Наименование |
Количество, шт. |
|
Газоанализатор |
1 |
|
Монтажный набор |
Г |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.2488-2015 |
1 ♦♦ |
|
Примечание: * - поставляются по отдельному заказу; ** - на партию приборов | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "MSA Europe GmbH", Швейцария (изготовитель -фирма "MSA Deutschland Produktion GmbH, Германия).
МРБ МП.2488-2015 "Газоанализаторы PrimaX I, PrimaX Р, PrimaX IR. Методика поверки".
Заключение
Газоанализаторы PrimaX I, PrimaX Р соответствуют требованиям документации фирмы "MSA Europe GmbH", Швейцария (изготовитель - фирма "MSA Deutschland Produktion GmbH", Германия), TP ТС 012/2011 (сертификат соответствия ЕАЭС № RU C-US.AA87.B.00083/19, действителен по 18.02.2024), ТР ТС 020/2011 (декларация о соответствии ЕАЭС № RU Д-СН.НВ26.В.00474/20, действительна по 08.01.2025) .
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 6 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
Другие Газоанализаторы
