Усилители измерительные телеметрические ТТОЗЗ (далее - усилители) предназначены для усиления, преобразования и бесконтактной передачи на измерительный прибор (систему сбора информации) сигналов тензорезисторов и выходных сигналов датчиков потенциометрического типа, расположенных на вращающихся деталях машин и механизмов. Усилитель содержит 23 измерительных канала, в том числе 15 - тензометрических и 9 - потенциометрических.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 4932 12
Наименование	Усилители измерительные телеметрические ТТ033
Год регистрации	2012
Номер сертификата	8038
Дата регистрации	2012-08-30
Срок действия	2017-08-30
Получатель сертификата	ООО "Тилком", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ООО "Тилком"

Адрес: ул. П.Бровки, 17, оф. 401, 220072, г. Минск

Контакты: (017) 284-12-65

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2277-2012.

Поверители

Скачать

Описание типа РБ 03 16 4932 12 [2013-02-14]

rb-03-16-4932-12_2013-02-14.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Усилители применяются при испытаниях авиационной, автотракторной техники и в других областях, где требуется измерение механических величин на вращающихся объектах.

Описание

Усилитель состоит из ротора, статора, блока сопряжения и декодера. Принцип работы основан на преобразовании входных сигналов в цифровую форму с использованием последовательной кодировки Манчестер II и передачи полученного сигнала посредством трансформаторной связи между ротором и статором на блок сопряжения. Сигналы тензодатчиков, до подачи их на аналого-цифровой преобразователь, дополнительно усиливаются входными усилителями, имеющими необходимую амплитудно-частотную характеристику. Сигналы потенциометрических каналов поступают на вход аналоговоцифрового преобразователя непосредственно. Сигналы разных каналов передаются последовательно.

Блок сопряжения нормирует и усиливает принятые сигналы, которые п^о^^^рвакнКй коаксиальной линии поступаю на вход декодера. В декодере происк

V \ ПХ'. ^'^ 7 JJ NX С1-- преобразование цифрового сигнала в аналоговую форму с последующим разделением по каналам.

Питание тензомостов. потенциометров и самой схемы ротора осуществляется через трансформатор, через который передастся сигнал.

Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию тина.

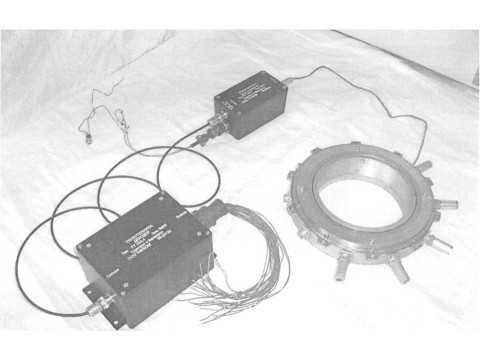

Внешний вид усилителя представлен на рисунке 1.

Рисунок 1 - Внешний вид усилителя

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики усилителей представлены в таблице 1.

Таблица 1

Наименование характеристики	Значение характеристики
Диапазон входных сигналов тензометрических каналов, мВ/В	от минус 4 до плюс 4
Диапазон входных напряжений потенциометрических каналов, В	5,0±0,5
Пределы допускаемой основной приведенной погрешности выходного напряжения постоянного тока тензометрических каналов, %	±0,5
Отношение коэффициентов передачи усилителя, дБ, не более: - в полосе частот пропускания тензометрических каналов от 20 до 400 Гц включ. - на частоте 800 Гц	±0,1 минус 1,0
Нелинейность передаточной характеристики тензометрических каналов, %, не более	±0,5
Относительный уровень собственных шумов, дБ, не более	минус 60
Изменение выходного напряжения при подключении сопротивления 20 кОм к любому тензометрическому каналу, мВ, не более	10
Пределы допускаемой дополнительной погрешности выходного напряжения при нулевом входном сигнале при изменении температуры от минус 40 до плюс 50 °C, %, не более	±0,5
Потребляемая мощность, Вт, не более	15
Диапазон напряжения питания усилителя, В	от 20 до 36
Напряжение питания датчиков, В	5,0±0,5
Диапазон температуры окружающего воздуха в рабочих условиях, °C	от минус 40 до плюс 50
Диапазон температуры окружающего воздуха при транспортировании и хранении, °C	от минус 40 до плюс 50
Габаритные размеры, мм, не более: - ротора - статора - блока сопряжения - декодера	0230x35 0190x48 140x65x56 215x102x76
Масса, кг, не более: - ротора - статора - блока сопряжения - декодера	1,13 1,60 0,40 0,70
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75	III

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на верхнюю панель декодера способом стикерной наклейки.

Комплектность

Комплект поставки усилителей представлен в таблице 2

Таблица 2

Наименование	Кол-во
Ротор	1шт.
Статор	1шт.
Блок сопряжения	1шт.
Декодер	1шт.
Кабель соединительный	1шт.
Соединитель 2РМ14КПН4Г1В1	1шт.
Соединитель 2РМ27КПН24Ш1В1	1шт.
Вилка РС7ТВ	10 шт.
Руководство по эксплуатации	1 шт.
Методика поверки МРБ МП. 2277-2012	1 шт.
