Автотопливозаправщики АТЗ
| Номер в ГРСИ РФ: | РБ 03 07 4774 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ОДО "Белтехавтопром", г. Лида, Гродненская обл. |
Автотопливозаправщики изготавливаются двух модификаций: АТЗ-2-4,9-4570, АТЗ-2-11-5337 (далее - автотопливозаправщики) предназначены для транспортирования, кратковременного хранения и заправки различной техники светлыми нефтепродуктами плотностью до 0,86 т/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4774 12 |
| Наименование | Автотопливозаправщики АТЗ |
| Год регистрации | 2012 |
| Номер сертификата | 8047 |
| Дата регистрации | 2012-08-30 |
| Срок действия | 2017-08-30 |
| Получатель сертификата | ОДО "Белтехавтопром", г. Лида Гродненской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОДО "Белтехавтопром"
Адрес: ул. Сосновая, 3, м-н Индустриальный, г. Лида, 231294
Контакты: тел./факс: (0154) 61-16-16
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 4774 12 [2012-12-26]
rb-03-07-4774-12_2012-12-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4774 12 [2016-04-29]
rb-03-07-4774-12_2016-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4774 12 [2012-01-01]
rb-03-07-4774-12_2012-01-01.pdf
|
Скачать |
Описание типа
Назначение
Автотопливозаправщики изготавливаются двух модификаций: АТЗ-2-4,9-4570, АТЗ-2-11-5337 (далее - автотопливозаправщики) предназначены для транспортирования, кратковременного хранения и заправки различной техники светлыми нефтепродуктами плотностью до 0,86 т/м3.
Автотопливозаправщики не предназначены для розничной торговли нефтепродуктами.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Автотопливозаправщики изготавливаются как транспортные меры полной вместимости: тип АТЗ-2-4,9-4570 (вместимость цистерны - 4,9 м3, количество секций - 2, вместимость каждой секции - 2,45 м3) и АТЗ-2-11-5337 (вместимость цистерны - И м3, количество секций - 2, вместимость каждой секции - 5,5 м3).
Автотопливозаправщики АТЗ-2-4,9-4570 и АТЗ-2-11-5337 изготавливаются на базе автомобильных шасси МАЗ-4570 и MA3-5337 и включают в свой состав автоцистерны.
По классификации ГОСТ 31286 автотопливозаправщики АТЗ-2-4,9-4570 относятся к транспортным средствам категории Nj, АТЗ-2-11-5337 - к транспортным средствам категории N3.
Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 40 °C до плюс 40 °C.
Автоцистерны имеют овальную форму, изготовлены из стали марки СтЗ.
Автоцистерны оборудованы:
- донными клапанами и сливными трубопроводами;
- отстойниками с кранами и трубопроводами для слива отстоя и остатков нефтепродуктов;
- горловинами;
- крышками горловин, имеющими: дыхательный клапан и наливной люк для налива и контроля налива;
- поперечными волнорезами (для автотопливозаправщиков АТЗ-2-11-5337) В горловине каждой секции установлен указатель уровня налива нефт Общий вид автотопливозаправщиков приведен на рисунках 1 и 2.
Лист 1
Схема пломбировки автоцистерн от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.

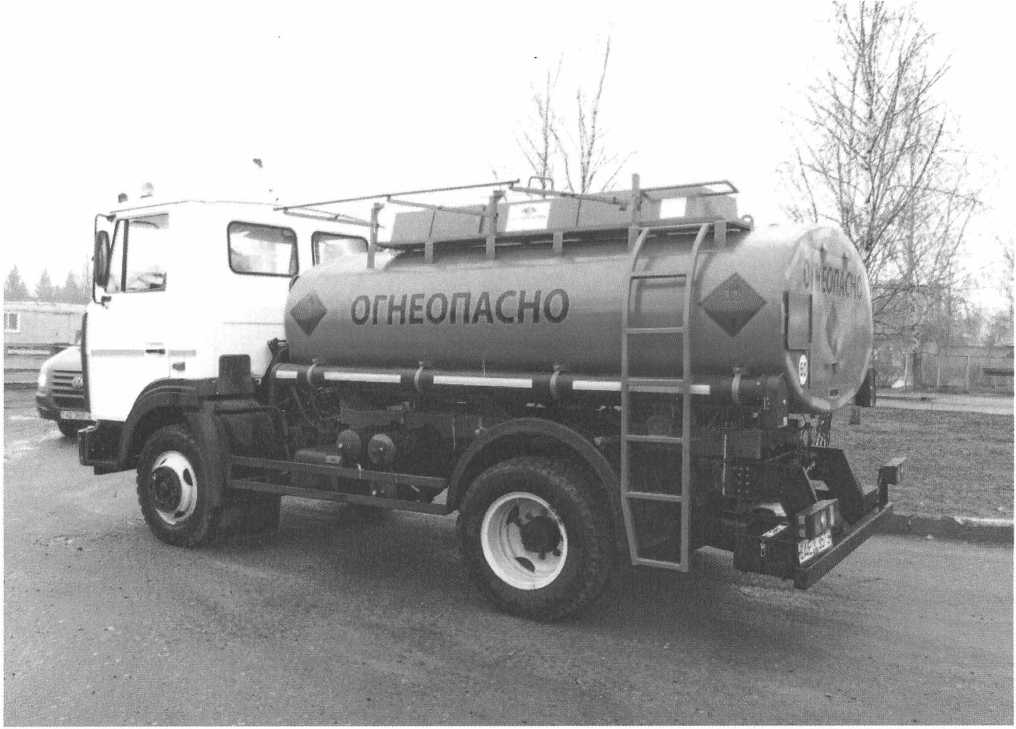

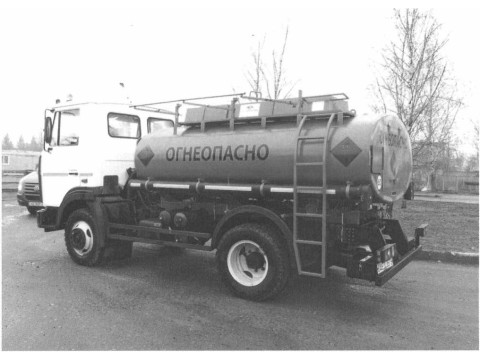

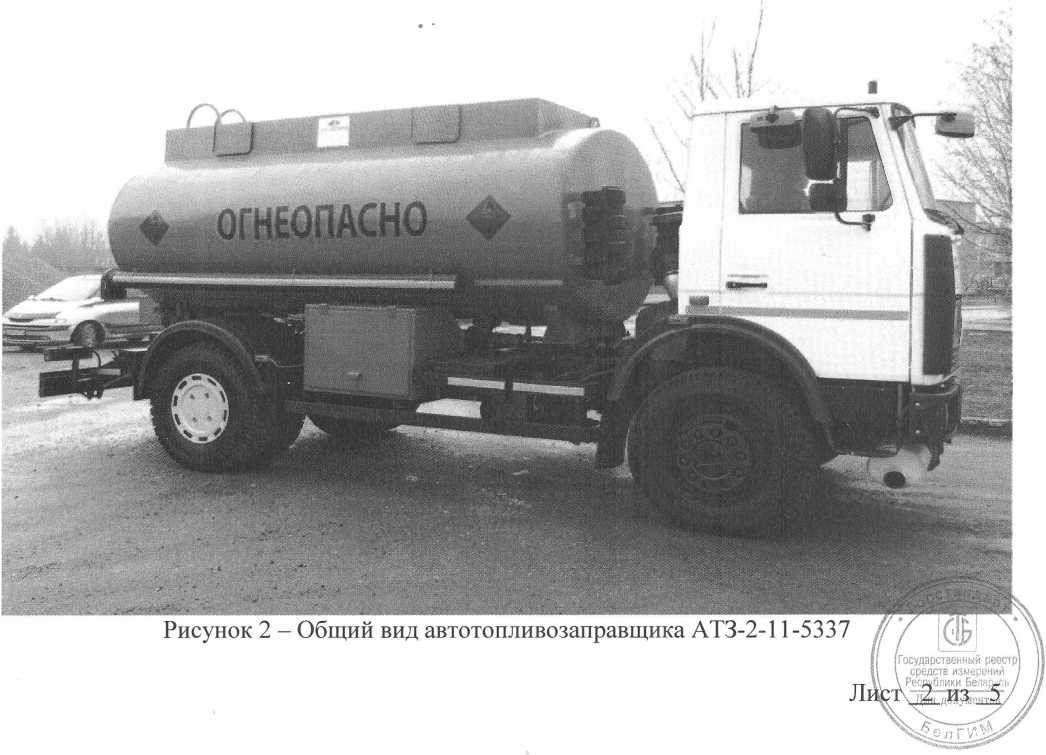

Рисунок 1 - Общий вид автотопливозаправщика АТЗ-2-4.9-4570
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
АТЗ-2-4.9-4570 |
АТЗ-2-11-5337 | |
|
Номинальная вместимость автоцистерн |
4,9 (допускаемый предел отклонения вместимости ± 2 %) |
11 (допускаемый предел отклонения вместимости ± 1,5%) |
|
Номинальная вместимость секции, м3: -1 секция - II секция |
2, 45 2,45 |
5,5 5,5 |
|
Относительная погрешность вместимости автоцистерн и секций, %, не более |
±0,5 | |
|
Пределы допускаемой относительной погрешности счетчика жидкости, % |
±0,5 | |
|
Количество секций |
2 | |
|
Габаритные размеры автотопливозаправщика, мм, не более: - длина - ширина - высота |
5800 2500 2800 |
7300 2500 3600 |
|
Габаритные размеры автоцистерны (без шасси, насосного узла, измерительного узла) мм, не более: - длина - ширина - высота |
3400 2300 1950 |
4700 2400 2025 |
|
Масса автотопливозаправщика в снаряженном состоянии, кг, не более |
5900 |
9000 |
|
Полная масса автотопливозаправщика, кг, не более |
10100 |
18000 |
|
Распределение полной массы, кг, не более: - на переднюю ось - на заднюю ось |
3800 6300 |
6500 11500 |
|
Коэффициент заполнения цистерн, секций, не более |
0,98 |
0,985 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по типографским способом.
Комплектность
В комплект поставки автотопливозаправщика входит:
- автоцистерна в сборе;
- паспорт автотопливозаправщика;
- руководство по эксплуатации автотопливозаправщика;
- формуляр автотопливозаправщика;
- комплект инструмента и принадлежностей;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
СТБ 8007-97 "Автоцистерны калиброванные. Методика поверки".
ГОСТ 27352-87 "Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования".
ТУ BY 590585987.008-2011 "Автоцистерны для перевозки топлива АЦ автотопливозаправщики АТЗ. Технические условия".
Заключение
Автотопливозаправщики АТЗ-2-4,9-4570, АТЗ-2-11-5337 соответствуют требованиям ТУ BY 590585987.008-2011, ГОСТ 27352-87.
Межповерочный интервал - 24 месяца.
Центр государственных испытаний средств измерений:
Республиканское унитарное предприятие "Гродненский центр стандартизации, метрологии и сертификации"
230003, г.Гродно, пр-т Космонавтов, 56, тел.47-01-00, факс 72-38-17;
тел.75-59-78, факс 75-61-93
Аттестат аккредитации № BY / 112 02.6.0.0004 от 24.10.2008г.
