Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона Lambda
| Номер в ГРСИ РФ: | РБ 03 11 2928 12 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрофотометры |
| Производитель / заявитель: | «PerkinElmer, Inc.», США |
|
Описание типа РБ 03 11 2928 12 [2013-01-24]
rb-03-11-2928-12_2013-01-24.pdf
|
Скачать |
Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона Lambda предназначены для измерения коэффициента пропускания или оптической плотности твердых и жидких проб различного происхождения, а также для измерения концентрации различных органических и неорганических веществ в образцах и водных растворах в соответствии с методиками выполнения измерений, утвержденными в установленном порядке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2928 12 |
| Наименование | Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона Lambda |
| Год регистрации | 2012 |
| Номер сертификата | 8061 |
| Дата регистрации | 2012-08-30 |
| Срок действия | 2017-08-30 |
| Получатель сертификата | фирма "PerkinElmer Inc.", США (US) |
Производитель / Заявитель
фирма "PerkinElmer Inc."
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1573-2012. |
Поверители
Скачать
|
Описание типа РБ 03 11 2928 12 [2013-01-24]
rb-03-11-2928-12_2013-01-24.pdf
|
Скачать |
Описание типа
Назначение
Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона Lambda предназначены для измерения коэффициента пропускания или оптической плотности твердых и жидких проб различного происхождения, а также для измерения концентрации различных органических и неорганических веществ в образцах и водных растворах в соответствии с методиками выполнения измерений, утвержденными в установленном порядке.
Область применения - экологический контроль, пищевая промышленность, производство полупроводниковых материалов, аналитические лаборатории научно- исследовательских институтов и предприятий.
Описание
Спектрофотометры являются сканирующими двухлучевыми приборами, принцип действия которых основан на измерении отношения двух световых потоков, прошедших канал сравнения и канал образца в кюветном отделении.
Спектрофотометры имеет модификации Lambda 25, Lambda 35, Lambda 950. Спектрофотометр Lambda 25 имеет фиксированную ширину щели 1 нм, а в спектрометрах Lambda 35 и Lambda 950 спектральная ширина щели может изменяться.
Оптическая система спектрофотометров Lambda 25, Lambda 35 базируется на монохроматоре с голографической вогнутой дифракционной решеткой. Спектрофотометр Lambda 950 содержит два монохроматора с голографическими дифракционными решетками 1440 штрихов/мм и 360 штрихов/мм. Регистрация сигнала производится двумя детекторами: фотоумножителем ФЭУ R955 в ультрафиолетовой и видимой областях спектра и стабилизированным по температуре PbS детектором.
Конструктивно спектрофотометры выполнены в виде настольных приборов. Модульная конструкция 950 имеет два отделения для образцов увеличивает производительность лаборатории при анализе сложных образцов, требующих исследований с применением различных приставок. Управление процессом измерения Lambda 25, Lambda 35 осуществляется от внутреннего контроллера и внутреннего IBM- совместимого помощью программного обеспечения. Управление Lambda 950 осуществляется
ПК с помощью ПО UV WinLab.
По заказу спектрофотометры могут комплектоваться дополнительными аксессуарами, включая кюветы различной длины и объема, термостатируемые многокюветные держатели, держатели твердых образцов, интегрирующую сферу, оптоволоконную систему для изучения образцов на расстоянии.
Внешний вид спектрофотометров представлен на рисунке 1.

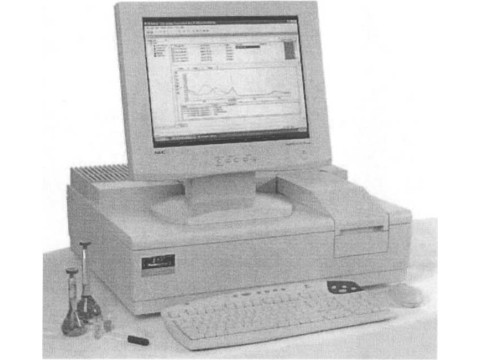

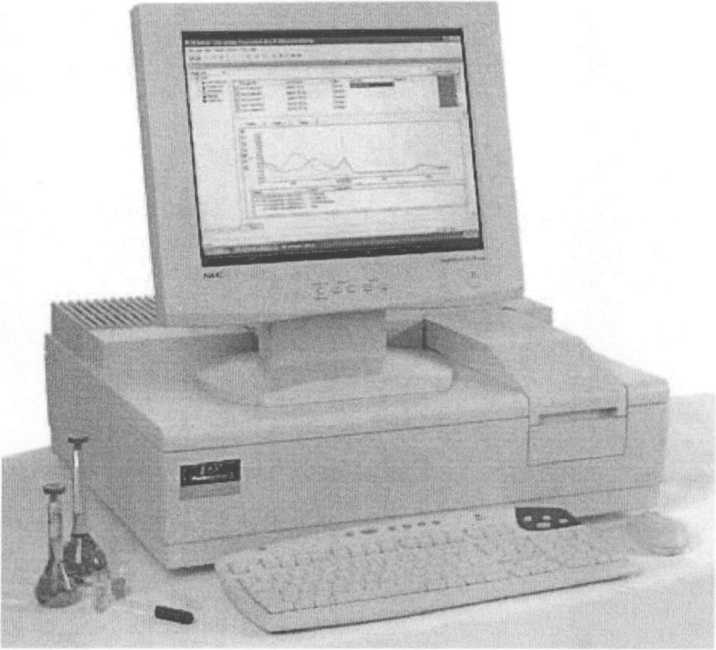

Рисунок 1 - Внешний вид спектрофотометра Lambda 25, Lambda 35
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Характеристика |
Значение для модификации | ||
|
Lambda 25 |
Lambda 35 |
Lambda 950 | |
|
Спектральный диапазон, нм |
от 190 до 1100 |
от 175 до 3300 | |
|
Диапазон измерения спектральных коэффициентов направленного пропускания Т, % |
от 0,0001 до 100 | ||
|
Пределы допускаемой абсолютной погрешности измерения спектральных коэффициентов направленного пропускания Т, % |
±1,0 | ||
|
Разрешение, нм, не более |
- |
0,05 (УФ/Вид) 0,2 (БлИК) | |
|
Пределы допускаемой абсолютной погрешности установки длины волны, нм: -по дейтеровой лампе на длине волны 656,1 HM-D2 пик; -по фильтру ПС-7 |
±0,1 ±0,5 |
±0,08 (УФ/Вид) ±0,03(БлИК) ±0,5 | |
|
Воспроизводимость установки длины волны на длине волны 656,1 нм, нм, не более |
±0,05 |
±0,005 (УФ/Вид) ±0,02(БлИК) | |
|
Пределы допускаемой абсолютной погрешности измерения оптической плотности, Б (по фильтру с оптической плотностью 1 Б) |
±0,03 |
±0,03 ±(от 0,0006 до 0,002) с использованием фильтра NIST 93 0D | |
|
Дрейф нуля, А/ч, не более (на длине волны 500 нм) |
0,00015 |
0,0002 | |
|
Уровень шума, А, не более (на длине волны 500 нм) |
0,00005 | ||
|
Воспроизводимость результатов измерений по фотометрической шкале, А, не более |
±0,001 |
±0,0008 | |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C; - диапазон относительной влажности, % |
от 15 до 35 от 20 до 80 без конденсации | ||
|
Габаритные размеры, мм, не более |
650x560x233 |
1020x630x300 | |
|
Масса, кг, не более |
26 |
77 | |
|
Потребляемая мощность, ВА, не более |
250 |
400 | |
|
Примечание -Метрологические характеристики нормируются при ширине щели 1нм | |||
Программное обеспечение |
UV Winlab - для спектрофотометров, изготовленных до 01.09.12 -версия 2.85 и более; - для спектрофотометров, изготовленных после 01.09.12 версия не ниже 6.0 |
UV Winlab версия не ниже 6.0 | |
Знак утверждения типа
Знак Утверждения типа наносится на руководство по эксплуатации типографски^ способом и на корпус спектрофотометра в виде голографической наклейки.
\ EtnaffjCb/
Комплектность
Основной комплект поставки указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Спектрофотометр |
1 шт. |
|
Пакет программного обеспечения UV Winlab для спектрофотометров, изготовленных до 01.09.12 - версия 2.85 и более; - для спектрофотометров, изготовленных после 01,09.12 версия не ниже 6.0 |
1шт. на диске |
|
Компьютер (Windows 95/97, Windows NT) с принтером (по заказу) |
1 шт. |
|
Держатели для кюветы |
2 шт. |
|
Комплект инструментов |
1 комплект |
|
Соединительный кабель от спектрофотометра к ПК |
1 шт. |
|
Комплект предохранителей 3,15 А на 210-240 В |
1 комплект |
|
Сетевой шнур |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Инструкция для пользователя программного обеспечения UV Winlab |
1 экз. |
|
Методика поверки МРБ МП. 1573-2012 |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "PerkinElmer Inc." (США).
Методика поверки МРБ МП. 1573-2012 "Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона Lambda".
Заключение
Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона Lambda соответствуют технической документации фирмы "PerkinElmer Inc." (США).
Межповерочный интервал - не более 12 месяцев (для спектрофотометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
