Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой Optima
| Номер в ГРСИ РФ: | РБ 03 11 2927 12 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «PerkinElmer, Inc.», США |
|
Описание типа РБ 03 11 2927 12 [2013-01-23]
rb-03-11-2927-12_2013-01-23.pdf
|
Скачать |
Спектрометры атомно-эмиссионные с индуктивно- связанной плазмой Optima (далее - спектрометры) предназначены для определения элементного состава жидких проб и определения концентрации химических элементов в них.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2927 12 |
| Наименование | Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой Optima |
| Год регистрации | 2012 |
| Номер сертификата | 8059 |
| Дата регистрации | 2012-08-30 |
| Срок действия | 2017-08-30 |
| Получатель сертификата | фирма "PerkinElmer Inc.", США (US) |
Производитель / Заявитель
фирма "PerkinElmer Inc."
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1586-2012. |
Поверители
Скачать
|
Описание типа РБ 03 11 2927 12 [2013-01-23]
rb-03-11-2927-12_2013-01-23.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры атомно-эмиссионные с индуктивно- связанной плазмой Optima (далее - спектрометры) предназначены для определения элементного состава жидких проб и определения концентрации химических элементов в них.
Область применения - экологический контроль, пищевая промышленность, производство полупроводниковых материалов, аналитические лаборатории научно - исследовательских институтов и предприятий.
Описание
Принцип действия спектрометров основан на анализе оптического эмиссионного излучения жидкой пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом.
Спектрометры представляют собой стационарные лабораторные приборы.. Спектрометры выпускают в двух модификациях Optima 8000 и Optima 8300.
Конструкция спектрометров включает в себя следующие основные части: источник возбуждения спектра, состоящий из плазменной горелки, распылителя жидкой пробы, индуктора, перистальтического насоса и твердотельного радиочастотного генератора с регулируемой мощностью, предназначенный для поддержания плазмы;
спектральный блок, предназначенный для формирования спектра эмиссионного оптического излучения;
- система управления на основе IBM-совместимого компьютера, предназначенная для управления режимами работы спектрометра, процессом измерения, сбора и обработки выходной информации.
Плазменный разряд может проецироваться в спектрометре в двух режимах, радиальном и аксиальном.
Оптическая система спектрометра Optima 8000 состоит из двойного
храматора с двойным охлаждаемым твердотельным детектором. Детеэт^оЩ^лужи® двумерная фоточувствительная полупроводниковая матрица CCD . I II
Оптическая система спектрометра Optima 8300 сочетает в единой
Эшелле-полихраматор и два твердотельного детектора.
Детектором служит запатентованная PerkinElmer полупроводниковая сегментированная матрица SCD. Ультрафиолетовый детектор покрывает диапазон от 165 до 403 нм, детектор видимого спектра покрывает диапазон от 404 до 782 нм.
Спектральный блок спектрометра размещен в специальной камере для изоляции от атмосферы и тепловых воздействий. Во время работы оптическая система продувается азотом или аргоном. Охлаждение детектора, до минус 40 °C (Optima 8300) и до минус 8 °C (Optima 8000), происходит за счет подачи охлаждающей жидкости из системы охлаждения PolyScience на медный теплообменник, соединенный с полупроводниковым Пельтье-элементом.
Спектрометры оснащены системой блокировок, которая постоянно отслеживает поток воды, поток сдувающего газа, давление аргона, закрытость дверки блока ввода пробы и стабильность плазмы. Графические изображения блокировок высвечиваются на экране спектрометров. При срабатывании блокировки плазма автоматически выключается.
Спектрометры могут оснащаться встроенной цветной камерой, которая позволяет оператору вести непрерывный обзор плазмы.
Управление процессом измерения и обработки выходной информации осуществляется через персональный компьютер с помощью специального программного обеспечения ICPWinLab32 версия не ниже 7.2.
Место нанесения знака поверки указано в приложении А к описанию типа.

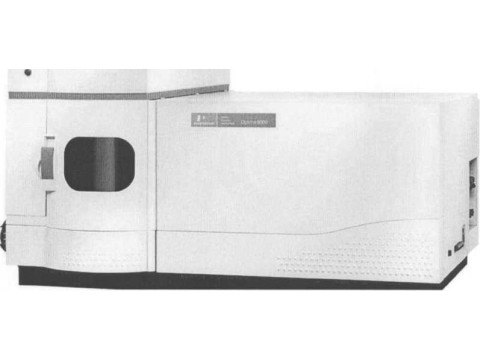

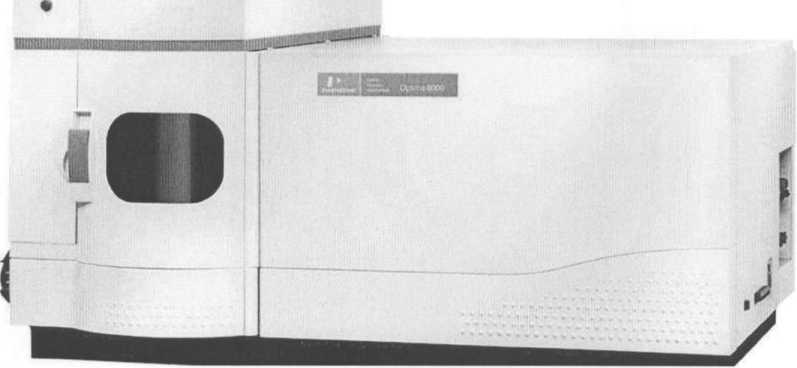

Внешний вид спектрометра представлен на рисунке 1.
л
Рисунок 1 - Внешний вид спектрометора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Характеристика |
Ор1 |
ima |
|
8000 |
8300 | |
|
Спектральный диапазон, нм |
165 ч- 900 |
163 ч- 782 |
|
Спектральное разрешение, нм (на длине волны, близкой к 200 нм) |
0,009 |
0,006 |
|
Пределы обнаружения элементов (в зависимости от элемента, по критерию Зо), мкг/дм3 в том числе: - медь (Си), мкг/дм3, не более - кадмий (Cd), мкг/дм3, не более - цинк (Zn), мкг/дм3, не более |
от 0,5 до 200 7,0 2,0 3,0 | |
|
Пределы допускаемой относительной погрешности спектрометра, % |
±5,0 | |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - диапазон относительной влажности, % |
от 15 до 35 (рекомендуемый 20±2) от 20 до 80 без конденсации | |
|
Условия транспортирования и хранения: - диапазон температуры окружающей среды, °C - диапазон относительной влажности, % |
от минус 20 до плюс 60 от 20 до 80 без конденсации | |
|
Напряжение питания переменного тока, В |
от 200 до 240 | |
|
Потребляемая мощность, В А, не более |
70 |
00 |
|
Габаритные размеры, мм, не более |
1320x810x760 |
1500x760x800 |
|
Масса, кг, не более |
132,5 |
181,5 |
Программное обеспечение |
ICPWinLab 32 версия не ниже7.2 | |
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус спектрометра в виде голографической наклеивания.
Комплектность
Комплект поставки спектрометров указан в таблице 2
Таблица 2
|
Наименование |
Количество |
|
1 Спектрометр |
1 шт. |
|
2 Программное обеспечение AAWinLab 32 версия не ниже 7.2 |
1 шт. на диске |
|
3 Автодозатор (по заказу) |
1 шт. |
|
4 Персональный компьютер (по заказу) |
1 шт. |
|
5 Принтер (по заказу) |
1 шт. |
|
6 Набор для установки (инсталляции) спектрометра (по заказу) |
1 шт. |
|
7 Руководство по эксплуатации |
1 экз. |
|
8 Руководство по программному обеспечению |
1 экз. |
|
9 Методика поверки МРБ МП. 15 86-2012 |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "PerkinElmer Inc." (США).
Методика поверки МРБ МП. 1586-2012 "Спектрометры атомно-эмиссионные с индуктивно- связанной плазмой Optima".
Заключение
Спектрометры атомно-эмиссионные с индуктивно- связанной плазмой Optima соответствуют технической документации фирмы "PerkinElmer Inc." (США).
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
