Спектрометры атомно-абсорбционные серии ContrAA
| Номер в ГРСИ РФ: | РБ 03 11 3369 12 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Analytik Jena", Германия |
|
Описание типа РБ 03 11 3369 12 [2013-01-14]
rb-03-11-3369-12_2013-01-14.pdf
|
Скачать |
Спектрометры атомно-абсорбционные серии ContrAA (далее - спектрометры) предназначены для измерения содержания различных элементов в водных растворах, продуктах питания, почвах и т.д. по атомным спектрам поглощения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3369 12 |
| Наименование | Спектрометры атомно-абсорбционные серии ContrAA |
| Год регистрации | 2012 |
| Номер сертификата | 8107 |
| Дата регистрации | 2012-09-27 |
| Срок действия | 2017-09-27 |
| Получатель сертификата | фирма "Analytik Jena AG", Германия (DE) |
Производитель / Заявитель
фирма "Analytik Jena AG"
Адрес: Konrad-Zuse-Strasse 1, D-07745 Jena
Контакты: (03641) 77-70 / (03641) 77-92-79 / E-mail: info@analytik-jena.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1690-2012. |
Поверители
Скачать
|
Описание типа РБ 03 11 3369 12 [2013-01-14]
rb-03-11-3369-12_2013-01-14.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры атомно-абсорбционные серии ContrAA (далее - спектрометры) предназначены для измерения содержания различных элементов в водных растворах, продуктах питания, почвах и т.д. по атомным спектрам поглощения.
Область применения - аналитические лаборатории промышленных предприятий и научно-исследовательских институтов.
Описание
Спектрометры являются серийными приборами с источником излучения сплошного спектра и монохроматором высокого разрешения. Благодаря применению в спектрометрах источника излучения сплошнс го спектра, по сравнению с классическими атомно-абсорбционными спектрометрами, где применяются различные лампы линейчатого спектра, существует ряд преимуществ:
• возможность проводить измерения на любой длине волны в пределах всего рабочего спектрального диапазона (от 185 до 900 нм);
• наличие малых интерференций в формировании светового пучка;
• одновременное измерение атомного и неселективного поглощения.
В спектрометре ContrAA 300 используется метод атомно-абсорбционного спектрального анализа только с пламенной атомизацией, в спектрометре ContrAA 600 - с термической атомизацией, а в спектрометре ContrAA 700 - как с пламенной, так и с термической атомизацией. Предусмотрена возможность использования гидридной техники в сочетании с гидридной системой (HS).
Оптическая система спектрометров базируется на монохроматоре с усовершенствованной решеткой Эшель с высоким разрешением, что обеспечивает селективность анализа.
Точность воспроизведения длины волны обеспечивается автоматической калибровкой монохроматора по физически определенным линиям неона.
Выделение аналитической линии от всего спектра излучения производится полупроводниковым приемником излучения (CCD - линейным датчиком), обладающим повышенной чувствительностью к ультрафиолетовой области спектра.
Управление работой спектрометров, сбор и анализ данных, представление и хранение измеряемых сигналов и параметров, контроль качества (включая возможность хранения карточек контроля качества), осуществляется программным обеспечением "ASPEKT CS” на основе Windows.
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.
Внешний вид спектрометров приведен на рисунке 1.

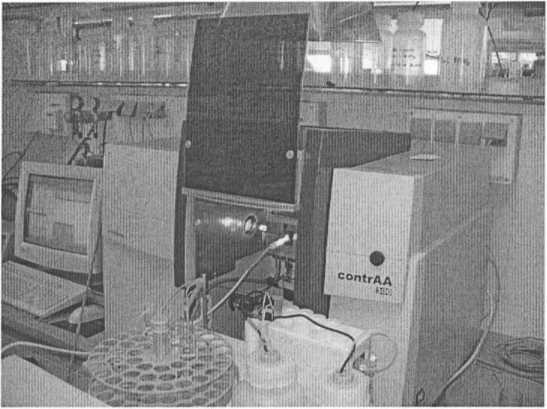

Рисунок 1 - Внешний вид спектрометра ContrAA 300
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
ContrAA 300 | ContrAA 700 |
ContrAA600 | ||
|
Монохроматор |
Двойной монохроматор с усовершенствованной решеткой Эшель | ||
|
Спектральный диапазон, нм |
от 185 до 900 | ||
|
Ширина спектральной полосы, пм |
2 (на длине волны 200нм) | ||
|
Разрешающая способность |
1:145000 | ||
|
Относительное среднее квадратическое отклонение (ОСКО), %, не более |
± 5,0 для пламени |
± 5,0 для пламени ± 8,0 для графитовой печи |
± 8,0 для графитовой печи |
|
Приемник излучения |
CCD линейный датчик с высокой квантовой эффективностью и повышенной чувствительностью к ультрафиолетовой области спектра. | ||
|
Источник излучения |
Ксеноновая лампа с короткой дугой. Автоматическое отслеживание активного пятна дуги. Непрерывная коррекция дрейфа лампы. | ||
|
Метод анализа |
Пламенная атомизация. Возможность применения ртуть/гид ридной системы (HS) |
Пламенная и термическая атомизация. Возможность применения ртуть/гидридной системы (HS) |
Термическая атомизация. Возможность применения ртуть/гидридной системы (HS) |
|
Типы пламени и соответствующие им горелки |
Пламя ацетилен/воздух с однощелевой горелкой, имеющей ширину 50 мм или 100 мм; Пламя ацетилен/оксид азота с однощелевой горелкой, имеющей ширину 50 мм. | ||
|
Совместимость с ртуть/гидридными системами |
HS60| HS60A| HS55| HS55A| HS50 для определения Hg, As, Se, Sb, Те, Bi и Zn в диапазоне концентраций порядка мкг/л. | ||
|
Масса, кг, не более |
90 |
185 |
160 |
|
Габаритные размеры, мм, не более |
890 х 540 х 545 |
1200 х 645 х 765 |
785 х 653 х 974 |
|
Максимальная потребляемая мощность, ВА |
460 |
2100 |
2100 |
|
Условия эксплуатации: - диапазон рабочих температур, °C -максимальная относительная влажность при температуре 30 °C, % |
от 10 до 35 90, без конденсата | ||
|
Напряжение питания переменного тока, В Номинальная частота, Гц |
230 ± 10% 50/60 | ||
Таблица 2. Пределы обнаружения (ЬОЬ) и характеристические концентрации Со для атомно-
абсорбционных спектрометров ContrAA. ( с пламенной и термической атомизацией)
|
Элемент |
Длина волны, нм |
ContrAA 300 и ContrAA 700 пламенный режим |
ContrAA 600, ContrAA 700 термической режим | ||
|
Со , мкг/л |
LOD, мкг/л |
Со , мкг/л (20 мкл) |
LOD, мкг/л | ||
|
Ag |
328.068 |
31.5 |
3.6 |
0.225 |
0.22 |
|
Al |
309.271 |
555.0 |
35.32 |
10 |
0.6 |
|
As |
193.696 |
915 |
1400 |
1.95 |
5.32 |
|
Au |
242.795 |
90 |
8 |
0.825 |
0.62 |
|
В |
249.772 |
6600 |
720 |
5.7 |
5.28 |
|
Ba |
553.548 |
210 |
49.64 |
0.525 |
1.06 |
|
Bi |
223.061 |
165 |
44 |
1.2 |
2.72 |
|
Ca |
422.673 |
49.5 |
2.8 |
0.09 |
0.04 |
|
Cd |
228.802 |
18 |
2.8 |
0.06 |
0.2 |
|
Co |
240.725 |
60 |
15 |
0.4 |
0.66 |
|
Cr |
357.868 |
70 |
10 |
0.3 |
0.24 |
|
Cs |
852.118 |
97.5 |
5.32 |
0.75 |
0.34 |
|
Cu |
324.754 |
27 |
2.4 |
0.45 |
0.34 |
|
Eu |
459.403 |
225 |
36.82 |
0.675 |
0.94 |
|
Fe |
248.327 |
66 |
25 |
0.5 |
0.52 |
|
Ga |
287.424 |
1410 |
100 |
1.5 |
0.9 |
|
Ge |
265.157 |
1275 |
417.28 |
4.125 |
11.48 |
|
Hg |
253.652 |
0 |
0 |
12 |
21.82 |
|
In |
303.936 |
225 |
32 |
0.9 |
1.08 |
|
Ir |
208.882 |
4800 |
1600 |
9 |
25.5 |
|
К |
766.491 |
10 |
10 |
0.09 |
0.04 |
|
La |
550.134 |
67500 |
22090.9 |
525 |
429.54 |
|
Li |
670.785 |
9 |
0.56 |
0.075 |
0.04 |
|
Mg |
285.213 |
4.5 |
0.36 |
0.15 |
0.02 |
|
Mn |
279.482 |
18 |
4.8 |
0.135 |
0.3 |
|
Mo |
313.29 |
585 |
53.18 |
0.975 |
0.76 |
|
Na |
588.995 |
12 |
5 |
0.015 |
0.02 |
|
Ni |
232.003 |
85 |
24 |
0.75 |
1.5 |
|
P(via PO) |
324.619 |
105 |
0 |
0 |
0 |
|
Pb |
217.001 |
120 |
48 |
0.65 |
0.82 |
|
Pd |
247.642 |
150 |
40 |
1.65 |
3.74 |
|
Pt |
265.945 |
1035 |
112 |
8.25 |
7.58 |
|
Rb |
780.027 |
21 |
1.14 |
0.12 |
0.06 |
|
Rh |
343.489 |
240 |
16 |
1.725 |
0.98 |
|
Ru |
343.895 |
1200 |
80 |
3 |
1.7 |
|
S (via CS) |
257.594 |
135000 |
0 |
0 |
0 |
|
Sb |
217.581 |
300 |
92 |
1.575 |
4.1 |
|
Se |
196.027 |
405 |
600 |
3 |
8.18 |
|
Si |
251.611 |
1800 |
0 |
5.25 |
34.7 |
|
Sn |
224.605 |
1950 |
440 |
3 |
5.76 |
|
Sr |
460.733 |
120 |
17.46 |
0.09 |
0.12 |
|
Те |
214.281 |
270 |
108 |
1.275 |
4.34 |
|
Ti |
319.200 |
1500 |
409.1 |
3.375 |
1.54 |
|
Ti |
276.787 |
187.5 |
28 |
0.75 |
0.96 |
|
V |
318.397 |
420 |
26.72 |
1.5 |
0.82 |
|
w |
255.135 |
9000 |
4090.9 |
0 |
0 |
|
Zn |
213.856 |
10.5 |
4.4 |
0.045 |
0.14 |
Таблица 3. Пределы обнаружения (LOD) для атомно-абсорбционных спектрометров ContrAA (при использовании гидридной системы).
|
Элемент |
HYDRIDE/ дискретный режим |
HYDRIDE/непрерывныЙ режим |
HydrEA | ||||
|
Элемент |
Длина волны, нм |
LOD, мкг/л Без обогащения |
LOD, мкг/л С обогащением на золотом коллекторе |
LOD, мкг/л Без обогащения |
LOD, мкг/л С обогащением на золотом коллекторе |
LOD ,мкг/л Без обогащения | |
|
80 |
Hg |
253.7 |
0.081 |
0.0062 |
0.20 |
0.020" |
0.16 |
|
33 |
As |
193.7 |
0.046 |
- |
0.105 |
- |
0.1 |
|
34 |
Se |
196.0 |
0.10' |
- |
0.40' |
- |
0.039 |
|
83 |
Bi' |
223.1 |
0.10 |
- |
0.60 |
0.08 | |
|
51 |
Sb’ |
217.6 |
0.15 |
- |
0.60 |
0.08 | |
|
50 |
Sn' |
224.6 |
0.40 |
- |
0.10 |
- |
0.06 |
|
52 |
Те' |
214.3 |
0.10 |
- |
0.40 |
- |
0.23 |
Примечание: - режим без сушки, - 40 с, время реакции.
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на эксплуатационную документацию устройства.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
-спектрометр;
-компьютер, принтер (по специальному заказу);
-руководство по эксплуатации;
-методика поверки МРБ МП.1690-2012;
-программное обеспечение (ASPEKT CS)
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Analytical Jena AG", Германия.
Методика поверки МРБМП.1690-2012 "Спектрометры атомно-абсорбционные
серии ContrAA"
Заключение
Спектрометры атомно-абсорбционные серии ContrAA соответствуют технической документации фирмы-из-готовителя.
Межповерочный интервал - не более 12 месяцев (для устройств, применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
