Фурье-спектрометры MPA
| Номер в ГРСИ РФ: | РБ 03 11 2798 12 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Bruker Optik GmbH», Германия |
|
Описание типа РБ 03 11 2798 12 [2013-09-23]
rb-03-11-2798-12_2013-09-23.pdf
|
Скачать |
Фурье-спектрометры инфракрасные МРА (далее - спектрометры) предназначены для измерения оптических спектров пропускания, отражения в ближнем инфракрасном диапазоне и определения содержания различных органических и неорганических веществ в твердой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т. п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2798 12 |
| Наименование | Фурье-спектрометры MPA |
| Год регистрации | 2012 |
| Номер сертификата | 8249 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2017-12-27 |
| Получатель сертификата | фирма "Bruker Optik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker Optik GmbH"
Адрес: D-76275 Ettlingen, Rudolf-Plank Str., 23
Контакты: (07243)504-600
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1549-2013. |
Поверители
Скачать
|
Описание типа РБ 03 11 2798 12 [2013-09-23]
rb-03-11-2798-12_2013-09-23.pdf
|
Скачать |
Описание типа
Назначение
Фурье-спектрометры инфракрасные МРА (далее - спектрометры) предназначены для измерения оптических спектров пропускания, отражения в ближнем инфракрасном диапазоне и определения содержания различных органических и неорганических веществ в твердой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т. п.
Спектрометры применяются в аналитических лабораториях промышленного производства, научно- исследовательских и учебных организаций.
Описание
Спектрометры являются современными, компактными, настольными приборами.
Основой спектрометров является двулучевой интерферометр ROCKSOLID, в котором при перемещении одного из зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Точное положение зеркала определяется с помощью He-Ne лазера. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр в шкале волновых чисел получается после выполнения специальных математических расчетов (обратное преобразование Фурье).
Конструктивно спектрометры выполнены в едином блоке и могут комплектоваться четырьмя типами датчиков (кюветный отсек, оптоволоконный модуль, интегрирующая сфера, модуль пропускания).
Управление процессом измерения осуществляется с помощью специального программного обеспечения OPUS.Программным образом осуществляется настройка прибора, оптимизация его параметров, управление его работой, осуществление Фурье-преобразования, обработка выходной информации, в том числе построение градуировочных графиков по образцовым веществам, печать результатов и сохранение результатов анализа.
Спектрометры дополнительно комплектуются библиотеками спектров широкого класса веществ, что позволяет проводить идентификацию исследуемых образцов. ___
Схема с указанием места нанесения знака поверки приведена в Приложении A i па. I
то
Л

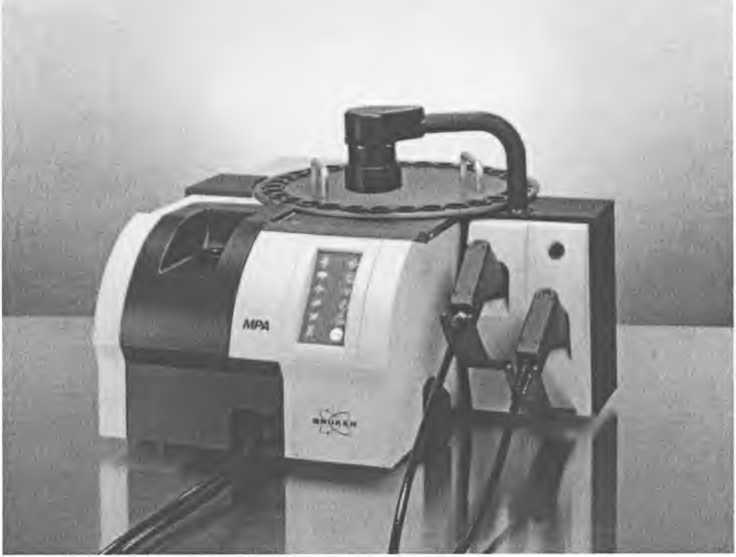

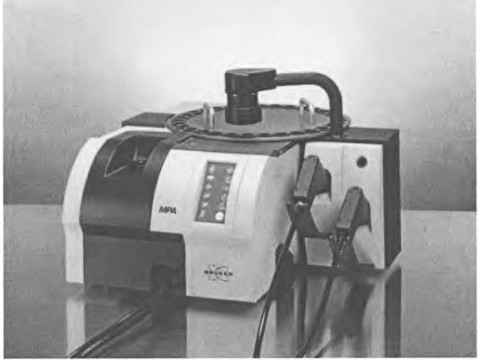

Внешний вид спектрометров приведен на рисунке 1.
Рисунок I - Внешний вид спектрометра МРА
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, см'1 (стандартный) |
12800-4000 |
|
Спектральное разрешение, см'1, не более |
2,0 |
|
Пределы допускаемой абсолютной погрешности измерения по шкале волновых чисел, см'1 |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерения по фотометрической шкале |
±0,1 %Т, где Т - спектральный коэффициент пропускания |
|
Потребляемая мощность, Вт, не более |
180 |
|
Габаритные размеры, мм, не более |
400x589x262 |
|
Масса, кг, не более |
40 |
|
Условия эксплуатации: - диапазон рабочих температур, °C; - относительная влажность, % |
от 5 до 35 80 |
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом ционную документацию устройства. t
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
-спектрометр;
-компьютер, принтер (по специальному заказу);
-руководство по эксплуатации;
-методика поверки МРБ МП. 1549-2006;
-программное обеспечение (Opus)
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "BrukerOptikGmbH ", Германия.
Методика поверки МРБ МП. 1549-2013 " Фурье-спектрометры Tensor, Vertex, Matrix,
MPA".
Заключение
Фурье-спектрометры инфракрасные MPA соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал - не более 12 месяцев (для устройств, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
