Спектрометры эмиссионные "МСА" модификации "МСАI", "МСАI"", "МСАIII", "МСАIV", "МСАV", "МСАVI", "МСАVII", "МСАVIII"

Назначение

Спектрометры эмиссионные «МСА», модификации «МСА1», «МСАП», «МСА III», «МСА IV», «MCAV», «МСА VI», «MCAVII», «MCAVIII» предназначены для формирования и измерения аналитического сигнала, пропорционального интенсивности спектральных линий различных элементов, с целью проведения количественного эмиссионного спектрального анализа металлов и сплавов на машиностроительных и металлургических предприятиях и в научно-исследовательских институтах.

Описание

В основу работы спектрометра «МСА» положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элементов в пробе. Спектрометр может поставляться в восьми модификациях:

«МСА1» (полихроматор I) с источником возбуждения спектра Компакт-Н-1

«МСАП» (полихроматор I и II) с источником возбуждения спектра Компакт-Н-1 «МСА III» (полихроматор III) с источником возбуждения спектра Компакт-Н-1 «МСА IV» (полихроматор III и II) с источником возбуждения спектра Компакт-Н-1 «MCAV» (полихроматор I с генератором УГЭ-4)

«МСА VI» (полихроматор III с генератором УГЭ-4)

«MCAVII» (полихроматор I с источником ИВС-28)

«MCAVIII» (полихроматор III с источником ИВС-28)

Спектрометр выполнен в настольном варианте, может быть установлен как в лабораторном помещении, так и непосредственно в цехе. Спектрометр рассчитан на круглосуточную эксплуатацию.

Проба, химический состав которой надо определить, устанавливается на разрядный столик полихроматора либо в штатив и выполняет функцию одного из электродов. Между пробой и подставным электродом при помощи источника возбуждения спектров возбуждается электрический разряд: низковольтная искра в аргоне в случае применения источника возбуждения спектров Компакт-Н-1; дуга переменного тока либо пульсирующая дуга постоянного тока в случае применения генератора универсального УГЭ-4; дуга переменного тока либо униполярная дуга в случае применения ИВС-28. В разряде происходит возбуждение атомов и ионов пробы. При последующем переходе возбужденных атомов и ионов на нижние электронные уровни происходит испускание излучения характерного спектрального состава. Свечение разряда проектируется на торец оптоволоконного кабеля, идет по кабелю и освещает входную щель полихроматора.

Полихроматор формирует пучки лучей монохроматического излучения в виде спектральных линий. Совокупность спектральных линий представляет собой спектр, характеризующий состав образца: каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от концентрации элементов в пробе. В зависимости от модификации спектрометра «МСА» применяются следующие три типа полихроматоров:

Размер фоточувствительной области ПЗС - (29,2 х 0,2) мм; рабочее поле ПЗС составляет (29,2 х 5) мм; размер фоточувствительных элементов ПЗС равен (8 х 200) мкм; количество фоточувствительных элементов в каждой ПЗС составляет 3648 шт., мертвая зона между рабочими зонами двух ПЗС, не более 0,7 мм; минимальное время накопления спектра составляет 0,012 с.

В состав устройства подготовки аргона входит редуктор БКО-50-4. Расход аргона составляет 2-г5 л/мин - в режиме обыскривания; 0,34-1,5 л/мин - в режиме ожидания. Индикатором расхода аргона служит ротаметр SMC PFM510-F01 -1.

В зависимости от модификации спектрометра «МСА» применяются следующие три типа источников возбуждения спектров:

В спектрометре можно одновременно регистрировать интенсивности любого числа спектральных линий.

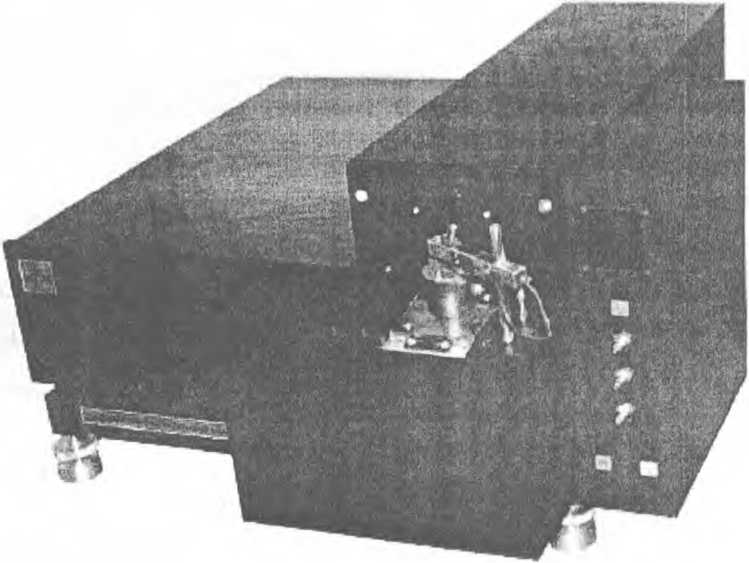

Внешний вид спектрометра эмиссионного «МСА» приведен на рисунке 1.

Рисунок 1 - Внешний вид спектрометра эмиссионного «МСА»

Программное обеспечение

Управление процессом измерения и обработки выходной информации осуществляется от IBM-совместимого компьютера с помощью специального программного обеспечения «Гра-дуировка», которое устанавливается опционально в зависимости от модификации прибора и запроса пользователя. ПО «Градуировка» является встроенным и его разделение с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым), Программным образом осуществляется настройка прибора, оптимизация его параметров, управление работой, построение градуировочных зависимостей на основе анализа стандартных образцов, обработка выходной информации, передача данных, печать и запоминание результатов анализа.

Идентификационные данные программного обеспечения «Градуировка» приведены в таблице 1.

Всего листов 7

Таблица 1.

Нормирование метрологических характеристик спектрометра эмиссионного «МСА» проведено с учетом того, что программное обеспечение «Градуировка» является неотъемлемой частью спектрометра эмиссионного «МСА». На этапе производства и ввода в эксплуатацию выполняется настройка характеристик прибора. Последующие изменения настроек спектрометра эмиссионного «МСА», способные привести к искажениям метрологически значимой части НО СИ и результатов измерений, становятся невозможными. Уровень защиты программного обеспечения «Градуировка» от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2.

- при анализе углеродистых, легированных и высоколегированных сталей

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации спектрометра эмиссионного «МСА» MCA 007.00.000.07РЭ типографским способом и на этикетку, приклеенную на корпус прибора липкой аппликацией по ТУ 29.01-46-81.

Комплектность

Основной комплект поставки спектрометра эмиссионного «МСА» приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-0586-2007 «Спектрометр эмиссионный «МСА». Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 20 декабря 2007 г.

Основные средства поверки:

- ГСО состава стали углеродистой и легированной типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф, № по Госреестру 4165-91П, ГСО 2489-91П -г 2497-91П (комплект УГОи - УГ9и);

- ГСО состава сталей легированных типов 09Х14П19В2БР, 08X15Н24В4ТР, 45Х22Н4МЗ, ХН35ВТ, 03Х21Н21М4ГБ, 31Х19Н9МВБТ, 20Х25Н20С2. 10X11H23T3MP, 03ХН28МДТ, № по Госреестру 8876-2007 (комплект ЛГ56 - ЛГ64).

Сведения о методах измерений

приведены в документах: «Спектрометр эмиссионный «МСА». Паспорт» ПС ПС 4434-013-34303137-07; «Спектрометр эмиссионный «МСА». Руководство по эксплуатации» МСА 007.00.000.07РЭ; ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа»; ГОСТ Р 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа»; ГОСТ 27611-88 «Чугун. Метод фотоэлектрического спектрального анализа»; ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа»; ГОСТ 20068.1-79 - ГОСТ 20068.3-79 «Бронзы без-оловянные. Методы спектрального и атомно-абсорбционного анализа»; ГОСТ 9716.1-79 -ГОСТ 9716.3-79 «Сплавы медно-цинковые. Методы спектрального анализа»; ГОСТ 7728-79 «Сплавы магниевые. Методы спектрального анализа».

Нормативные документы

1. ГОСТ Р 52931 -2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

2. Технические условия ТУ 4434-012-34303137-08.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции металлургического и машиностроительного производства и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
