Спектрометры оптические эмиссионные серии ARL
| Номер в ГРСИ РФ: | РБ 03 11 5254 13 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
|
Описание типа РБ 03 11 5254 13 [2014-01-29]
rb-03-11-5254-13_2014-01-29.pdf
|
Скачать |
Спектрометры оптические эмиссионные серии ARL (далее - спектрометры) предназначены для количественного определения элементного состава твердых металлических образцов путем одновременной регистрации интенсивностей аналитических линий определяемых элементов в эмиссионных спектрах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 5254 13 |
| Наименование | Спектрометры оптические эмиссионные серии ARL |
| Год регистрации | 2013 |
| Номер сертификата | 8757 |
| Дата регистрации | 2013-10-31 |
| Срок действия | 2018-10-31 |
| Получатель сертификата | фирма "Thermo Fisher Scientific (Ecublens) SARL", Швейцария (CH) |
Производитель / Заявитель
фирма "Thermo Fisher Scientific (Ecublens) SARL"
Адрес: Еn Vallaire Quest С, CHI024 Ecublens
Контакты: тел: +41 44445 16 80; факс:+41 44445 16 88
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2375-2013. |
Поверители
Скачать
|
Описание типа РБ 03 11 5254 13 [2014-01-29]
rb-03-11-5254-13_2014-01-29.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры оптические эмиссионные серии ARL (далее - спектрометры) предназначены для количественного определения элементного состава твердых металлических образцов путем одновременной регистрации интенсивностей аналитических линий определяемых элементов в эмиссионных спектрах.
Область применения - аналитические лаборатории промышленных предприятий, научно-исследовательских и учебных институтов.
Описание
Принцип действия спектрометров основан на измерении интенсивности излучения на определенной длине волны спектра эмиссионного излучения атомов анализируемых элементов, возбуждаемого искровым разрядом между вспомогательным электродом и анализируемым металлическим образцом. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и содержанием элемента в образце.
Проба, химический состав которой надо определить, устанавливается в штатив и выполняет функцию одного из электродов. Промежуток между пробой и электродом продувается потоком аргона высокой чистоты (чистота газа не менее 99,998%).
Между пробой и подставным электродом возбуждается электрический разряд - низковольтная униполярная искра в атмосфере аргона. Величина и форма напряжения формируются генератором. В разряде происходит возбуждение атомов и ионов пробы. Излучение разряда фокусируе^^^ш^^к тоэлектронный умножитель.
(Государственный реестр] , 1 i ергдетз измерении ! \\ \ Республики Бег;<1рр.ь / Ц
Лист'флйстда^7/
Конструкция спектрометров включает в себя:
- диспергирующее устройство для разделения длин волн;
- блок электроники, обеспечивающий работу спектрометра;
- источник питания, служащий для обеспечения всех частей спектрометра электроэнергией с определенными характеристиками;
- персональный компьютер, предназначенный для приема, обработки и выдачи информации под управлением специализированного программного обеспечения;
- контур водяного охлаждения;
- вакуумный контур.
Спектрометры оснащены вакуумной спектральной камерой и оптической системой Пашена-Рунге с фокусным расстоянием 1 м.
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.
Внешний вид спектрометров приведен на рисунках 1-2.

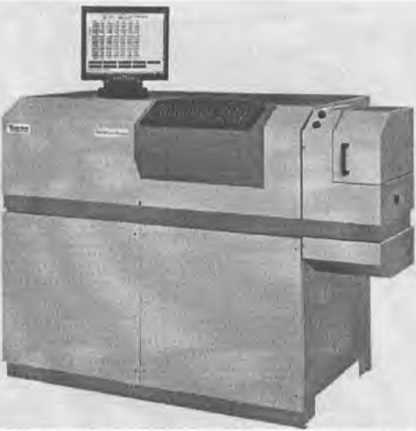

Рисунок 1 - Внешний вид спектрометра ARL 3460

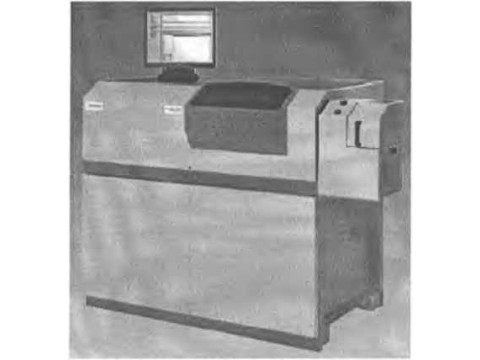

Рисунок 1 - Внешний вид спектрометра ARL 4460
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
ARL 3460 |
ARL 4460 | |
|
Спектральный диапазон, нм |
от 130 до 820 | |
|
Относительное среднее квадратическое отклонение (ОСКО) случайной составляющей погрешности при измерении массовых долей контрольных элементов по результатам 10 измерений при концентрации элементов более 0,03%, %, не более |
±2,5 | |
|
Пределы допускаемого значения изменения выходного сигнала за цикл измерений 8 ч, % |
±5,0 | |
|
Время установления рабочего режима, ч, не более |
1 | |
|
Источник возбуждения спектра |
HiRep RLC генератор |
Управляемый источник тока CCS |
|
Система регистрации |
Интегратор-накопитель |
Система временного разрешения TRS |
|
Тип фотоприемника |
Фотоэлектронный умножитель | |
|
Максимальное количество измерительных каналов, шт. |
60 | |
|
Масса, кг, не более |
450 |
540 |
|
Габаритные размеры, мм, не более |
1665x910x1190 |
1690x910x1220 |
|
Потребляемая мощность, кВА, не более |
3,5 |
2,6 |
|
Условия эксплуатации: - диапазон рабочих температур, °C - диапазон относительной влажности, % |
от 16 до 30 от 20 до 80 кратковременные перепады температуры не должны превышать 50 С/час | |
|
Кратковременные перепады температуры, °С/ч, не более |
5 | |
|
Напряжение питания переменного тока, В Частота, Гц |
oq/\+10% ZJU_15o/o 50/60 | |
|
Средний срок службы, лет |
8 | |
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на эксплуатационную документацию спектрометра.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- спектрометр;
- компьютер;
- руководство по эксплуатации;
- методика поверки МРБ МП.2375-2013
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific (Ecublens) SARL", Швейцария.
Методика поверки МРБ МП.2375-2013 "Спектрометры оптические эмиссионные серии
ARL"
Заключение
Спектрометры оптические эмиссионные серии ARL соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал - не более 12 месяцев (для устройств, применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
