Спектрометры рентгено-флуоресцентные X MET7000, X MET7500
| Номер в ГРСИ РФ: | РБ 03 09 5027 12 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Oxford Instruments Analytical GmbH", Германия |
|
Описание типа РБ 03 09 5027 12 [2013-04-04]
rb-03-09-5027-12_2013-04-04.pdf
|
Скачать |
Спектрометры рентгено-флуоресцентные Х-МЕТ7000, Х-МЕТ7500
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5027 12 |
| Наименование | Спектрометры рентгено-флуоресцентные X MET7000, X MET7500 |
| Год регистрации | 2012 |
| Номер сертификата | 8236 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2017-12-27 |
| Получатель сертификата | фирма "Oxford Instruments Analytical GmbH", Германия (DE)(изготовитель - фирма "Plexus Corporation", Малайзия (MY)) |
Производитель / Заявитель
фирма "Oxford Instruments Analytical GmbH" (изготовитель - фирма "Plexus Corporation")
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь при наличии ГСО состава металлов и сплавов, допущенных к применению в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.2309-2013 (утв. в 2012 г.) |
Поверители
Скачать
|
Описание типа РБ 03 09 5027 12 [2013-04-04]
rb-03-09-5027-12_2013-04-04.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры рентгено-флуоресцентные Х-МЕТ7000, Х-МЕТ7500
предназначены для качественного и количественного определения содержания химических элементов в металлах и сплавах.
Область применения - лаборатории металлургической, машиностроительной и других отраслей промышленности.
Описание
Принцип действия спектрометров рентгено-флуоресцентных Х-МЕТ7000, Х-МЕТ7500 (далее - спектрометров) основан на измерении спектра вторичного рентгеновского излучения.
Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемый образец и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава образца. В качестве источника возбуждения используется миниатюрная рентгеновская трубка.
Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в образце. Используется метод фундаментальных параметров и градуировки.
Конструктивно спектрометры состоят из источника рентгеновского , детектора, управляющего блока и блока питания, скомпонованных в защищенном корпусе из ударопрочного негорючего пластика.
одном пьще®=«лаго-жж
Спектрометры оснащены VGA сенсорным дисплеем на жидких кристаллах с подсветкой и снабжены USB Mini-портом для прямой связи с внешней ПЭВМ и USB-портом для подключения USB-накопителя или внешнего дисплея. Управляющий блок обеспечивает автоматическую градуировку детектора перед измерением (при включении или по заданию пользователя) и процесс измерения (получение и обработка результатов измерения).
Результаты измерений, включая снятые спектры, и результаты градуировок заносятся в энергонезависимую память спектрометра. Спектрометры поставляются со встроенной библиотекой, включающей спецификации наиболее распространенных марок сплавов, которая может редактироваться пользователем.
1.1 Управление процессом анализа, программирование, настройка, обработка результатов осуществляется с помощью встроенного компьютера на базе Linux. Калибровочные программы содержат набор специализированных эмпирических калибровок для анализа сталей, медных, никелевых и др. сплавов (выбор программы осуществляется автоматически). Способы передачи данных: USB, Wi-Fi.

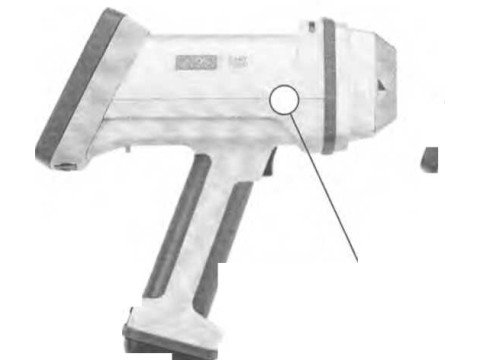

Внешний вид спектрометров рентгено-флуоресцентных Х-МЕТ7000, Х-МЕТ7500, место нанесения знака поверки в виде клейма-наклейки приведены на рисунке 1.
Рисунок 1. Внешний вид спектрометров рентгено-флуор!
Место нанесения знака поверки в виде клейма-наклейки
Х-МЕТ7000, Х-МЕТ7500, место нанесения знака поверки в виде
ма-на!
|
Описание типа средства измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Основные технические и метрологические характеристики спектрометров рентгено-флуоресцентных Х-МЕТ7000, Х-МЕТ7500 приведены в таблице 1. Таблица 1 | ||
|
Тип, модификация |
Х-МЕТ7000 |
Х-МЕТ7500 |
|
Диапазон определяемых элементов |
от Ti до U |
от Mg до U |
|
Относительная погрешность измерения массовой доли, %, в диапазоне массовой доли элементов: от 0,1 до 0,5 от 0,5 до 1,0 свыше 1,0 |
50 30 10 | |
|
Время установления рабочего режима, мин, не более |
3 | |
|
Время измерения (выбирается оператором в зависимости от вида образца), с |
от 3 до 999 | |
|
Масса, кг, не более |
2,0 | |
|
Габаритные размеры: ВхШхД, мм, не более |
270 х 90 х 300 | |
|
Напряжение питания постоянного тока, В |
14,4 (от встроенного аккумулятора) | |
|
Время непрерывной автономной работы от встроенного аккумулятора, ч, не менее |
8 | |
|
Мощность эквивалентной дозы в условиях нормальной эксплуатации в любой доступной точке на расстоянии 0,1 м от поверхности спектрометра, мкЗв/ч., не более |
1,0 | |
|
Рабочие условия применения: Температура окружающей среды от минус 10 °C до плюс 50°С. Относительная влажность воздуха от 20 % до 95 %. Степень защиты оболочки IP54 Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации. ..... V \Для догуме»’”/ # ЛИСТ 3 ИЗ 5 | ||
Комплектность
Стандартный комплект включает:
Описание типа средства измерений
1. Чемодан для транспортировки 1 шт
2. Спектрометр рентгено-флуоресцентный Х-МЕТ7000 Х-МЕТ 7500* 1 шт
3. Руководство по эксплуатации 1шт
4. Руководство оператора 1 шт
5. Методика поверки МРБ МП. -2012 1шт
6. запасные защитные пленочные окна 5 шт
7. Запасная батарея 1 шт
8. USB-накопитель 1 шт
9. USB-кабель 1 шт
10. Фоновая пластина 1 шт
11. Легкий экран от излучения 1 шт
12. Зарядное устройство с кабелем и сетевым проводником 1 шт
13. Сертифицированный эталонный образец сплава (Alloy CRM sample) 1 шт
14. коробки для образцов 2 шт
По отдельному заказу:
15. Защитный экран 1шт
16. Подставка для применения в портативном стенде 1 шт
* модификация указывается при заказе.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Oxford Instruments Analytical GmbH» (Германия);
МРБ Mn.</3(£V-201^ «Спектрометры рентгено-флуоресцентные Х-МЕТ7000, Х-МЕТ7500. Методика поверки».
Заключение
Спектрометры рентгено-флуоресцентные Х-МЕТ7000, Х-МЕТ7500
соответствуют требованиям технической документации фирмы «Oxford Instruments Analytical GmbH» (Германия).
Межповерочный интервал не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20
тел.(0212) 42-68-04
Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008г.
ГУ «Витебский областной центр гигиены, эпидемиологии и общественного здоровья»
Республика Беларусь
210601 г.Витебск, ул .Ленина,20
Тел. (0212) 37-00-15
Аттестат аккредитации № BY/112 02.1.0.0031 от 14.11.1994г.
