Фурье-спектрометры инфракрасные Spectrum Two
| Номер в ГРСИ РФ: | РБ 03 11 2925 12 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «PerkinElmer, Inc.», США |
|
Описание типа РБ 03 11 2925 12 [2013-01-23]
rb-03-11-2925-12_2013-01-23.pdf
|
Скачать |
Фурье-спектрометры инфракрасные Spectrum Two (далее - спектрометры) предназначены для определения содержания различных органических и неорганических веществ в твердых, жидких и газообразных образцах (почва, продукты питания и другие пробы).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2925 12 |
| Наименование | Фурье-спектрометры инфракрасные Spectrum Two |
| Год регистрации | 2012 |
| Номер сертификата | 8060 |
| Дата регистрации | 2012-08-30 |
| Срок действия | 2017-08-30 |
| Получатель сертификата | фирма "PerkinElmer Inc.", США (US) |
Производитель / Заявитель
фирма "PerkinElmer Inc."
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1584-2012. |
Поверители
Скачать
|
Описание типа РБ 03 11 2925 12 [2013-01-23]
rb-03-11-2925-12_2013-01-23.pdf
|
Скачать |
Описание типа
Назначение
Фурье-спектрометры инфракрасные Spectrum Two (далее - спектрометры) предназначены для определения содержания различных органических и неорганических веществ в твердых, жидких и газообразных образцах (почва, продукты питания и другие пробы).
Область применения - экологический контроль, пищевая промышленность, производство полупроводниковых материалов, аналитические лаборатории научно- исследовательских институтов.
Описание
Спектрометр является стационарным автоматизированным прибором и состоит из двухлучевого интерферометра, источника и приемника излучения, оптической системы и блока электроники.
Принцип действия спектрометра основан на том, что при перемещении одного из зеркал интерферометра происходит изменение разности хода между интерферирующими лучами. Световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Спектр (в шкале волновых чисел) получается после выполнения математических расчетов над интерферограммой (обратное преобразование Фурье).
Движение зеркала в интерферометре осуществляется с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с He-Ne лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчетным путем. Приборы могут применяться как для регистрации спектров поглощения, так и для регистрации эмиссионных спектров.
Имеются программы для настройки спектрометра, оптимизации его параметров, управления работой, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по эталонам, печати результатов и запоминания данных анализа. J^sSS=S!s^
Место нанесения знака поверки приведено в приложении А настоящего типа.
Внешний вид спектрометров представлен на рисунке 1.

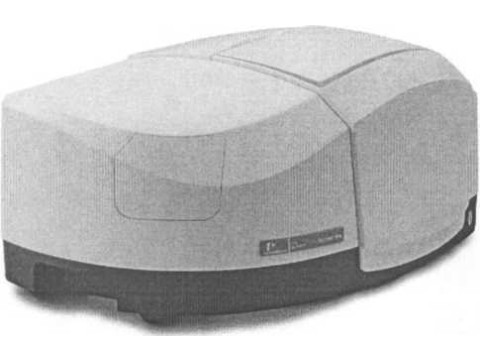

Рисунок 1 - Внешний вид спектрометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, см’1 |
от 8300 до 350 |
|
Спектральное разрешение, см’1, не более |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерения по шкале волновых чисел, см’1 |
±0,5 |
|
1 Воспроизводимость волнового числа, см |
0,05 |
|
Отношение сигнал/шум, не менее (разрешение 4 см’1) |
32000/1 (время сканирования 1 минута) |
|
Рабочий диапазон температуры, °C |
От 0 до 50 |
|
Максимальная относительная влажность, % |
80 % (без конденсации) |
|
Диапазон температур транспортирования и хранения, °C |
от минус 20 до плюс 60 |
|
Напряжение питания переменного тока, В |
230±23 |
|
Габаритные размеры, мм, не более |
450x300x210 |
|
Масса, кг, не более |
13 |
|
Потребляемая мощность, В А, не более |
65 |
Программное обеспечение |
PERKINELMERSPECTROM 10 SW версии не нижеЮ.О |
Знак утверждения типа
Знак Утверждения типа наносится на руководство по эксплуатации типографским способом и на корпус спектрометра в виде голографической наклейки.
Комплектность
Спектрометры комплектуются в соответствии с таблицей 2.
|
Наименование и условное обозначение |
Количество |
|
Фурье-спектрометр Spectrum Two |
1 шт. |
|
Программное обеспечение на диске PERKINELMERSPECTROM 10 SW |
1 шт. |
|
Персональный компьютер Соединительные кабели |
1 шт. 1 комплект |
|
Тестовый образец полистирола PerkinElmer |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МРБ МП. 1584-2012 |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "PerkinElmer Inc.” (США).
Методика поверки МРБ МП.1584-2012. "Фурье-спектрометры инфракрасные
Spectrum, Spectrum Two"
Заключение
Фурье-спектрометры инфракрасные Spectrum Two соответствуют технической документации фирмы "PerkinElmer Inc." (США).
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
