Термометры биметаллические серии EI (далее термометры), выпускаемые фирмой «Ashcroft», предназначены для измерения температуры жидких и газообразных сред, в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4936 12 |
| Наименование | Термометры биметаллические серии EI |
| Год регистрации | 2012 |
| Номер сертификата | 8042 |
| Дата регистрации | 2012-08-30 |
| Срок действия | 2017-08-30 |
| Получатель сертификата | фирма "ASHCROFT", США (US) |
Производитель / Заявитель
фирма "ASHCROFT"
Адрес: 250 East Main Street, Stratford, CT 06614
Контакты: 203-378-8281 / 203-385-0408 / E-mail: info@ashcroft.com, www.ashcroft.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2262-2012. |
Поверители
Скачать
|
Описание типа РБ 03 10 4936 12 [2013-01-25]
rb-03-10-4936-12_2013-01-25.pdf
|
Скачать |
Описание типа
Назначение
Термометры биметаллические серии EI (далее термометры), выпускаемые фирмой «Ashcroft», предназначены для измерения температуры жидких и газообразных сред, в различных отраслях промышленности.
Описание
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух соединённых между собой металлов.
При изменении температуры биметалл изгибается в сторону металла с меньшим коэффициентом линейного расширения, изгиб при помощи спирали и кинематического узла преобразуется во вращательное движение стрелки, показывающей значение температуры по шкале термометра.
Всю лицевую шкалу можно вращать на 360 градусов и наклонять на 180 градусов путем поворачивания системы подвески на задней части корпуса.
Термометры имеют герметичный корпус и внешнюю регулировку положения стрелки.
Конструкция термометров - неразборная.
Внешний вид термометров представлен на рисунках 1-3.
Место нанесения знака поверки (клейма-наклейки) указано в прьртрк

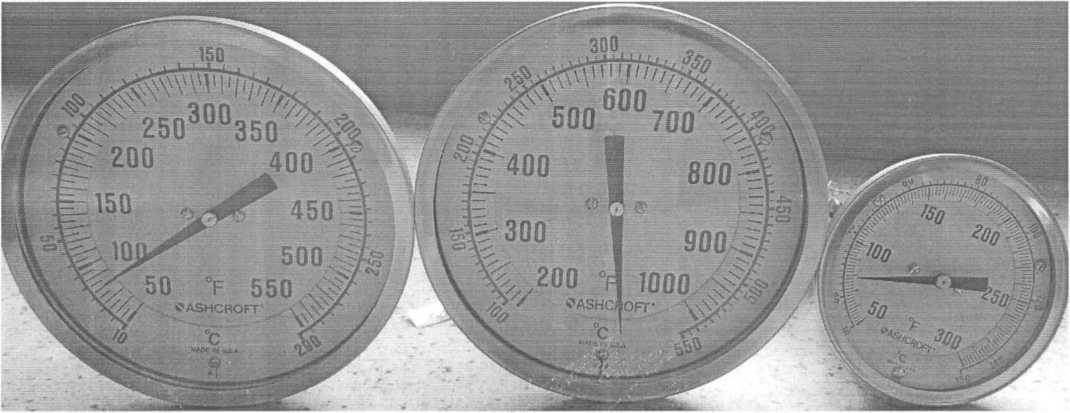

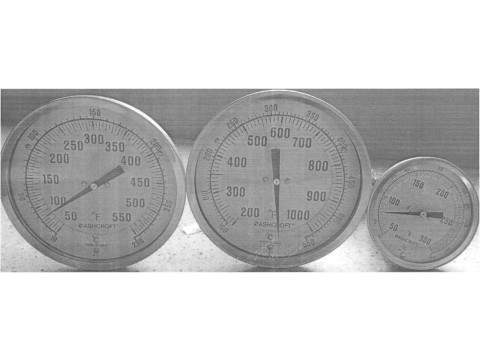

Рисунок 1. Внешний вид термометров биметаллических серии EI

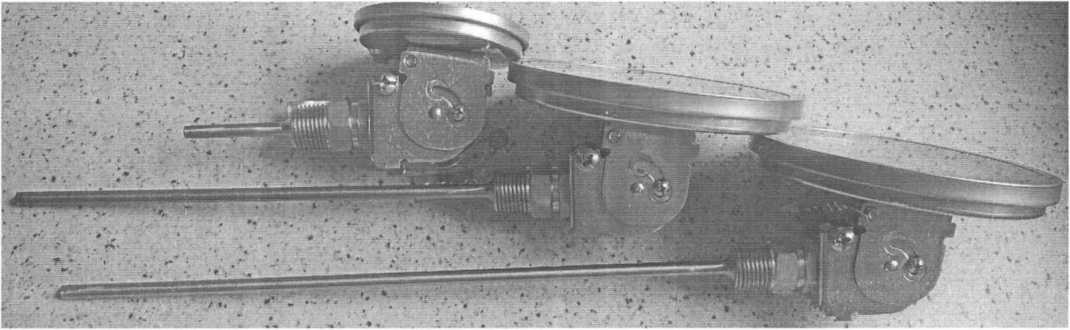

Рисунок 2. Внешний вид сбоку термометров биметаллических серии EI

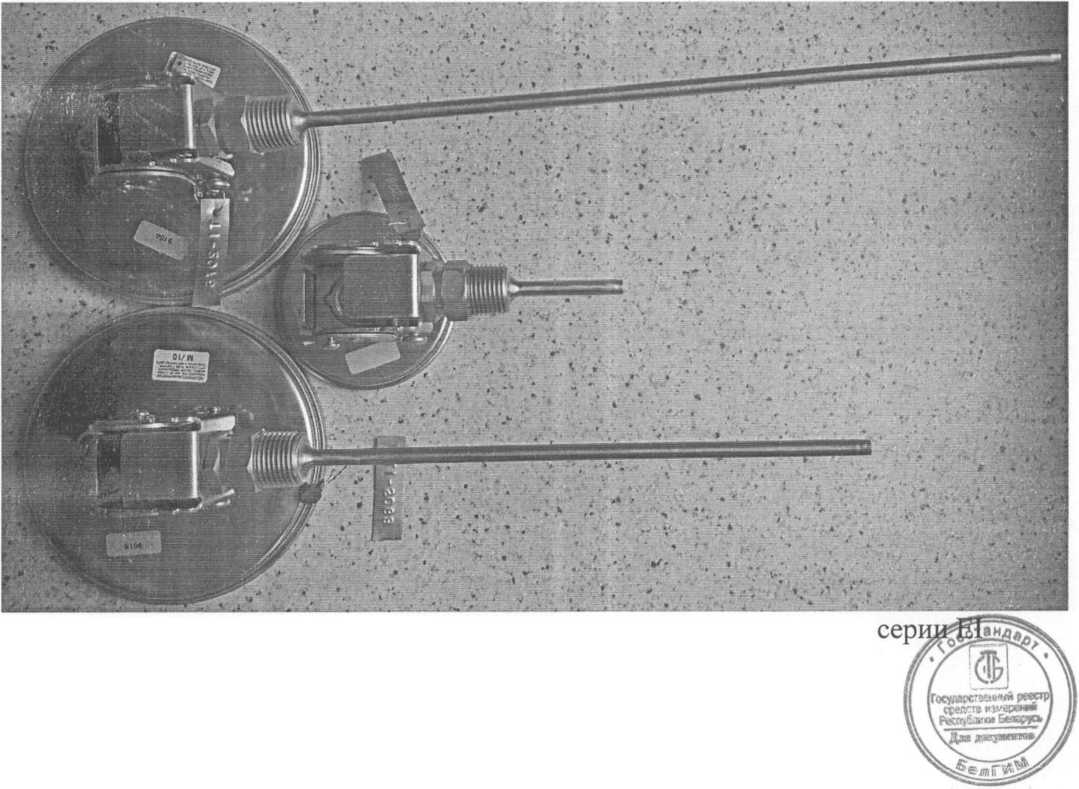

Рисунок 3. Внешний вид сзади термометров биметаллических
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики |
|
1. Диапазон измерений сдвоенной шкалы |
минус 60 иС до 50 °C (минус 80 °F до 120 °F) минус 40 °C до 50 °C (минус 40 °F до 120 °F) минус 40 °C до 70 °C (минус 40 °F до 160 °F) минус 30 °C до 50 °C (минус 20 °F до 120 °F) минус 20 °C до 94 °C (от 0 °F до 200 °F) минус 20 °C до 120 °C (от 0 °F до 250 °F) от 0 °C до 55 °C (от 30 °F до 130 °F) от 10 °C до 150 °C (от 50 °F до 300 °F) от 10 °C до 200 °C (от 50 °F до 400 °F) от 10 °C до 290 °C (от 50 °F до 550 °F) от 50 °C до 400 °C (от 100 °F до 800 °F) от 100 °C до 370 °C (от 200 °F до 700 °F) от 100 °C до 550 °C (от 200 °F до 1000 °F) |
|
Пределы допускаемой приведенной погрешности измерения температуры, % |
±1 |
|
Диапазон температур окружающего воздуха |
минус 40 °C до 95 °C |
|
Номинальный диаметр погружаемой части |
6,35 мм (1/4 дюйма) |
|
Номинальная длина погружаемой части |
63,5; 101,6; 152,4; 228,6; 381; 457,2; 609,6 мм (2 >/2; 4; 6; 9; 12; 15; 18; 24 дюйма) |
|
Номинальный диаметр корпуса шкалы |
50,8; 76,2; 127 мм (2; 3; 5 дюймов) |
|
Материал корпуса и погружаемой части |
Нержавеющая сталь AISI 304 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию.
Комплектность
Термометр биметаллический
Руководство по монтажу и техническому обслуживанию
Методика поверки МРБ.МП. ZZCZ -
Упаковка
Нормативные документы
Техническая документация фирмы «Ashcroft», США;
Методика поверки МРБ.МП. Z2£Z-Zo4Z «Термометры биметаллические се
рии EI фирмы Ashcroft»
ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры»
Заключение
Термометры биметаллические серии EI «Ashcroft» соответствуют требованиям технической документации фирмы «Ashcroft», США,
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.Лепешинского,!, 246015, г.Гомель, тел. +375 232 68 44 01.
Межповерочный интервал - не более 12 месяцев.
