Термометры биметаллические показывающие ТБЛ, ТБН

Назначение

Термометры биметаллические показывающие ТБЛ, ТБН (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитных гильз и термобаллона в диапазоне от минус 50 до плюс 300 °C.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

'Гермометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона), прикрепленному к корпусу с тыльной стороны. Термометры ТБЛ и ТБН различаются по конструктивному исполнению и по метрологическим характеристикам. Корпус и термобаллон термометров изготавливаются из нержавеющей стати (термометры ТБН) или латуни (термометры ТБЛ).

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих термобаллон термометра от воздействия агрессивных сред.

Рисунок 1 - термометр ГБЛ.

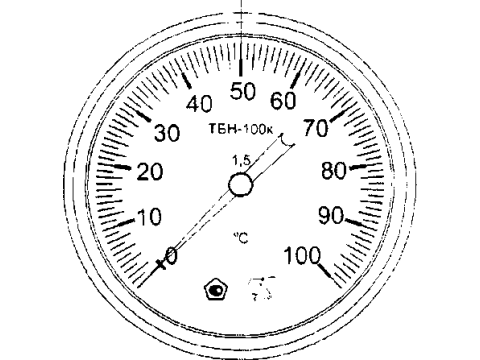

Рисунок 2 ~ термометр ТБН.

Технические характеристики

Диапазон измеряемых температур, класс точности, длина погружаемой части термобаллона. диаметр корпуса в зависимости от исполнения термометра соответствуют ука

занным в таблице 1.

Таблица I.

Пределы допускаемой основной приведенной погрешности термометров должны соответствовать указанным в таблице 2.

Таблица 2.__________________

, Класс точности i Пределы допускаемой основной приведенной погрешности. %, от *_________________i____диапазона измерений__

।______________1.5____________ ■                                                              х 1.5__

2.5       1                                    Тг~,5......................... '

Примечание: пределы допускаемой основной приведенной погрешности для участка шкалы от минус 50 до минус 40 °C не должны быть более ± 4 % от диапазона измерений.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне от минус 10 до плюс 50 °C от (23 ±5) °C. на каждые 10 С не должны превышать ±0,5 °C.

Вариация показаний термометров не превышает абсолютного значения предела до-и>скаемон основной погрешности показаний.

Показатель тепловой инерции, с. не более:

i 00 - для неподвижной жидкостной среды (вода или жидкость с близким к воде коэффициентом теплопередачи);

800 - для неподвижного воздуха;

80 - для движущейся со скоростью 7м/с воды и 300 с для движущегося со

скоростью 7м/с воздуха.

Масса, кг, не более:..........*................................................0,5 (ТБЛ); 0,8 (ТБН)

Средняя наработка на отказ термометров с учетом технического обслуживания, регламентируемого инструкцией по эксплуатации, составляет, ч:......................6.67x104

Средний срок службы, лет. не менее:

Рабочие условия эксплуатации:

- температура окружающей среды. "С:...........................от минус 10 до плюс 50

- относительная влажность при температуре плюс 40 °C, %

Условное давление измеряемой среды. МПа (кгс/см“), до:................................6.3 (64)

Степень защиты от влаги и пыли термометров по ГОСТ 14254:

лист № 4 всею листов 5

Термометры устойчивы к воздействию вибрации по группе N2 - частота от 10 до 55 Г:: 1 амплитудой смещения 0.35 мм. при этом половина размаха колебаний стрелки не бо-че абсолкмною значения предела допускаемой основной погрешности.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом (в правом верхнем унту) и на циферблат термометра.

Комплектность

Термометр - 1 шт. (модель и исполнение - в соответствии с заказом).

Паспорт 6НП.401.006 ПС - 1 экз.

Руководство но эксплуатации РЭ 4321-401-0411113635-2007 - 1 экз. (на партию термометров, при поставке в один адрес).

Гильза защитная - 1 шт. (по дополнительному заказу).

Методика поверки - I экз. (по требованию заказчика).

Поверка

осуществляется по документу МП 401-2007 «Термометры биметаллические показывающие 1БЛ. ТБН. Методика поверки», согласованным с ГЦИ СИ ФГУП «ВНИИМС». март

Основные средства поверки:

- термометр лабораторный электронный «ЛТ-300». диапазон измеряемых температур от минус 50 до плюс 300 ’С. погрешность ±0.05 °C в диапазоне от минус 50 до 199,99 С и =0,2 Г в диапазоне от 200 до 300 С;

- термостат переливной прецизионный ТПП-1.2. диапазон воспроизводимых темпера’) р от минус 60 до плюс 100 °C:

- термостат жидкостной «ТЕРМОТЕСТ-ЗОО», диапазон воспроизводимых температур от плюс 100 до плюс 300 °C.

Сведения и методиках (методах) измерений приведены в соответствующих разделах паспорта 6НП.401.006 ПС и руководства по эксплуатации РЭ 4321-401-0411113635-2007.

Нормативные документы

ГОСТ 8.558-93 ГСП. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда: осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление геодезической и картографической деятельности; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (п.п.З. 5. 6. II. 12, 14 пункта 3 статьи 1 Федерального закона об обеспечении единства измерений № 102-ФЗ от 26.06.2008г.).
