Масс-спектрометры c индуктивно-связанной плазмой серии NexION
| Номер в ГРСИ РФ: | РБ 03 11 4935 12 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «PerkinElmer, Inc.», США |
|
Описание типа РБ 03 11 4935 12 [2013-01-25]
rb-03-11-4935-12_2013-01-25.pdf
|
Скачать |
Масс-спектрометры с индуктивно-связанной плазмой серии NexION: NexION 300D, NexION 300Х (далее-масс-спектрометры) предназначены для анализа элементного и изотопного состава веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4935 12 |
| Наименование | Масс-спектрометры c индуктивно-связанной плазмой серии NexION |
| Год регистрации | 2012 |
| Номер сертификата | 8041 |
| Дата регистрации | 2012-08-30 |
| Срок действия | 2017-08-30 |
| Получатель сертификата | фирма "PerkinElmer Inc.", США (US) |
Производитель / Заявитель
фирма "PerkinElmer Inc."
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2276-2012. |
Поверители
Скачать
|
Описание типа РБ 03 11 4935 12 [2013-01-25]
rb-03-11-4935-12_2013-01-25.pdf
|
Скачать |
Описание типа
Назначение
Масс-спектрометры с индуктивно-связанной плазмой серии NexION: NexION 300D, NexION 300Х (далее-масс-спектрометры) предназначены для анализа элементного и изотопного состава веществ.
Область применения - металлургия, производство полупроводниковых, ядерных и особо чистых материалов, минералогия, геология, археология, аналитическая химия, биохимия, органическая и общая химия, фармацевтика, косметика, парфюмерия, пищевая промышленность, химический синтез, нефтехимия и нефтепереработка, производство полимеров и пластиков, медицина и токсикология, криминалистика, экологический контроль, допинговый контроль, контроль наркотических средств, контроль алкогольных напитков.
Описание
Принцип действия масс-спектрометра основан на физическом методе исследования вещества путем определением отношения массы заряженных частиц к их заряду.
Исследуемый раствор с помощью перистальтического насоса подается в распылитель, в котором потоком аргона превращается в аэрозоль. Аэрозоль через канал плазменной горелки попадает в плазму, где под воздействием высокой температуры вещества, содержащиеся в растворе, диссоциируют на атомьц которые^татем ионизируются. Образовавшиеся ионы через систему ионной оптики с помощью электрического поля переносятся в масс-анализатор, где происходит сортировка ионов по отношению массы к заряду. Регистрация сигнала осуществляется с помощью электронного умножителя, который может работать как в режиме счета импульсов, так и в аналоговом режиме.
Масс-спектрометры выпускают в двух модификациях NexION 300D и NexION 300Х и представляют собой вакуумные стационарные лабораторные приборы.
Масс-спектрометры серии NexION оснащены системой подавления помех (универсальной ячейкой UCT), зарегистрированное название UCT (Universal Cell Technology). Универсальная ячейка UCT располагается в вакуумной части масс-спектрометра и представляет собой дополнительный квадруполь, фильтрующий ионы отношения массы к заряду. За счет применения UCT достигается подавление мо^Ь«МКРньЦ и изобарных масс-спектральных помех без снижения чувствительности. ./ [ ,;
Масс-спектрометры могут работать в одном из трех режимов анализа:
- стандартный режим для объектов без существенных спектральных интерференций;
- коллизионный режим ( KED) для объектов с простыми полиатомными нтерферен-циями);
- реакционный режим DRC для высокочувствительного элементного анализа объектов со сложными спектральными интерференциями.
Масс-спектрометры NexION 300D построены по схеме NexION 300Х и отличаются двумя каналами для газов универсальной ячейки, один из них - канал с поглотителем примесей (геттером) для работы с аммиаком в качестве реакционного газа в режиме DRC, что обеспечивает лучшую чувствительность.
Управление процессом измерения и обработки выходной информации осуществляется через компьютер с помощью специального программного пакета NexION версия 1.0. Программное обеспечение является защищенным, при входе в программное обеспечение необходимо ввести логин и пароль. Масс-спектрометры имеют датчики блокировки, расположенные под крышкой прибора. При открывании крышки датчики срабатывают и включение прибора становится невозможным.
Место нанесения знака поверки указано в приложении А к описанию типа.

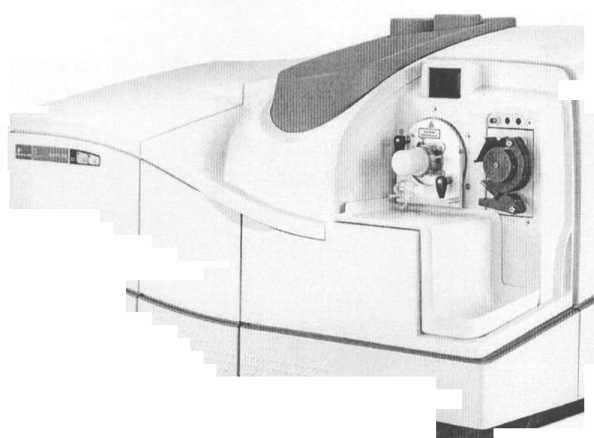

Внешний вид масс-спектрометра представлен на рисунке 1.
Рисунок 1 - Внешний вид масс-спектрометора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение для модификации | |
|
NexION 300Х |
NexION 300D | |
|
Диапазон анализируемых масс, а.е.м. |
От1 до 285 |
От1 до 285 |
|
Пределы обнаружения элементов (по критерию Зо), нг/дм3, не более 9Ве 56Fe 59Со П51п «’и |
1 3 1 0,5 0,5 |
1 3 1 0,5 0,5 |
|
Чувствительность, (имп/с)/(мг/дм3), не менее 9Ве 24Mg 56Fe 59Со "51п 238U |
3 20 30 20 50 40 |
3 20 30 20 50 40 |
|
Интенсивности фонового сигнала (уровень шума) при массе 220 а.е.м , имп/сек, не более |
1 |
1 |
|
Разрешающая способность (по ширине на уровне 10 % от максимальной интенсивности пика с массой 208 а.е.м (РЬ), а.е.м. |
От 0,6 до 0,8 |
От 0,6 до 0,8 |
|
Относительное среднеквадратическое отклонение результатов измерения масс изотопов, %, не более |
3 |
3 |
|
Напряжение питания переменного тока частотой 50 Гц (±1 %), В |
от 200 до 240 | |
|
Максимальная потребляемая мощность масс-спектрометра , кВА |
5 | |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - диапазон относительной влажности, % |
от 15 до 35 (рекомендуемый 20+2) от 20 до 80 без конденсации | |
|
Условия транспортирования и хранения: - диапазон температуры окружающей среды, °C - диапазон относительной влажности, % |
от минус 20 до полюс 60 от 20 до 80 без конденсации | |
|
Габаритные размеры, мм, не более Масс-спектрометр Внешний форвакуумный насос Холодильник-циркулятор (чиллер) |
1225x750x760 500x300x300 365x610x673 | |
|
Масса, кг, не более Масс-спектрометр Внешний форвакуумный насос Холодильник-циркулятор (чиллер) |
181 45 86 | |
Программное обеспечение |
NexION версия 1.0 | |
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Основной комплект поставки указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Масс-спектрометр |
1 шт. |
|
Пакет программного обеспечения NexION версия 1.0 |
1шт. на диске |
|
Компьютер (по заказу) |
1 шт. |
|
Внешний форвакуумный насос |
1 шт. |
|
Комплект расходных материалов и запасных частей |
1 комплект |
|
Специальный стол для масс-спектрометра, насоса, компьютера (по заказу) |
1 шт. |
|
Набор для установки (инсталляции) прибора |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Руководство по программному обеспечению |
1 экз. |
|
Методика поверки МРБ МП. 2276-2012 |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация компании "PerkinElmer Inc." (США).
Методика поверки МРБ МП.2276 -2012 "Масс -спектрометры с индуктивносвязанной плазмой серии NexION".
Заключение
Масс-спектрометры с индуктивно-связанной плазмой серии NexION соответствуют технической документации фирмы "PerkinElmer Inc." (США).
Межповерочный интервал - не более 12 месяцев (для масс-спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
