Усилители многоканальные измерительные Spider8

Номер в ГРСИ РФ:	РБ 03 16 3749 08
Раздел:	Средства измерений радиотехнических величин [16]
Производитель / заявитель:	"Hottinger Baldwin Messtechnik GmbH", Германия

Скачать

	Описание типа РБ 03 16 3749 08 [2008-01-01] rb-03-16-3749-08_2008-01-01.pdf	Скачать
	Описание типа РБ 03 16 3749 08 [2009-05-12] rb-03-16-3749-08_2009-05-12.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Усилители многоканальные измерительные Spider8 предназначены для измерения унифицированных сигналов тензорезистивных, индуктивных датчиков, пассивных и активных преобразователей сигнала, преобразования усиленных сигналов в цифровую форму и передачи данных на ПЭВМ.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 3749 08
Наименование	Усилители многоканальные измерительные Spider8
Год регистрации	2008
Номер сертификата	5269
Дата регистрации	2008-05-29
Срок действия	2013-05-29
Получатель сертификата	фирма "Hottinger Baldwin Messtechnik GmbH", Германия (DE)

Производитель / Заявитель

фирма "Hottinger Baldwin Messtechnik GmbH"

Адрес: Im Tiefen See 45, D-64293 Darmstadt, Germany

Контакты: Тел.: +49 (6151) 80-30; Факс: +49 (6151) 80-39-100; Email: info@hbm.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1829-2008

Поверители

Скачать

	Описание типа РБ 03 16 3749 08 [2008-01-01] rb-03-16-3749-08_2008-01-01.pdf	Скачать
	Описание типа РБ 03 16 3749 08 [2009-05-12] rb-03-16-3749-08_2009-05-12.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕС КИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения — предприятия промышленности, сельского хозяйства, транспорта и других областях хозяйственной деятельности.

Описание

Усилители представляют собой цифровые мобильные измерительные усилители для измерения таких величин, как. деформация, перемещение, сила, давление, пройденный путь, ускорение, температура. Все элементы, связанные с измерениями и обработкой сигналов, организацией питания датчиков, усилением, аналого-цифровым преобразованием, передачей данных во внешнюю вычислительную среду, объединены в одном корпусе.

Подключение к компьютеру осуществляется через порт принтера или по последовательному интерфейсу RS232, USB. Настройка параметров усилителя осуществляется при помощи компьютера.

Конструктивно усилители Spidcr8 и Spider8-30, Spider8-01/55 имеют 4 цифровых усилителя несущей частоты 4.8 кГц для тензорезистивных и индуктивных измерительных преобразователей, источников постоянного тока, модификация Spider8-01/30 имеют 4 цифровых усилителя на постоянном токе для термопар, резисторов и источников постоянного тока. Каждый канал усилителя оснащен аналого-цифровым преобразователем (АЦП). АЦП всех каналов имеют синхронизацию для обеспечения одновременности измерений.

Пассивные преобразователи и датчики подключаются к усилителю ио 6-ти или по 5-ти проводной схеме.

Количество измерительных каналов усилителей может быть расширено за счет установки модулей расширения.

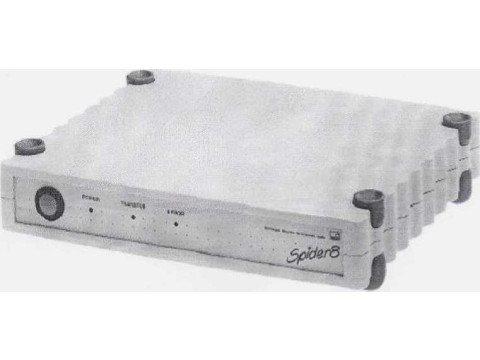

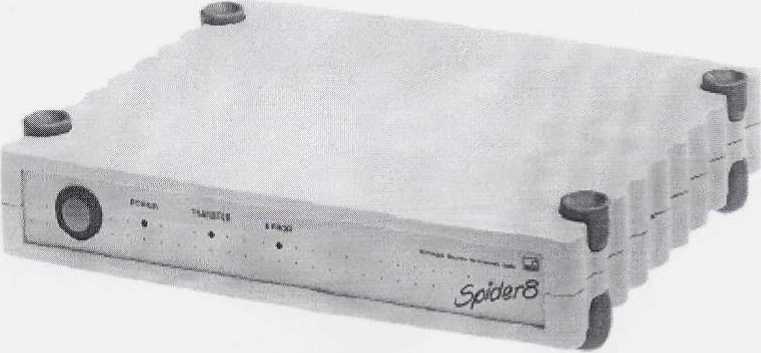

Рисунок 1 - Внешний вид усилителя многоканального измерительного Spider8

ОСНОВНЫЕ ТЕХНИЧЕС КИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики указаны в таблице 1. Таблица 1

Наименование	Значение
	Spider8 с модулем SR55	Spider8-30 с модулем SR30	Обе модификац ни с модулем /SR01	Spider8-01/30 (Spider8-01/55) с модулями SR01, SR30 и SR55
1	2	3	4	5
Количество измерительных каналов	4/1	4/1	1	1
Подключаемые датчики	Тензодатчик и индуктивный полу- и полный мост	Одиночный тензодатчик и полу- и полный мост	Источники тока, напряжения, сопротивления ,термопары	Источники тока, напряжения, сопротивления, термопары
Длина кабеля до датчика, м, не более	50	200	50	50
Диапазоны измерений:
- коэффициента преобразования (при работе с тензо- или индуктивным датчиком), мВ/В	±3; ±12; ±125; ±500
- напряжения постоянного тока, В	±10		±0,1; ±1; ±10	±0,1; ±1; ±10
- силы постоянного тока, мА	-		±20; ±200	±20; ±200
- электрического сопротивления, Ом	-		от 0 до 400 от 0 до 4000	от 0 до 400 от 0 до 4000
- частоты, Гц	от 0 до 0.1 от 0 до 1 от 0 до 10 от 0 до 100 от 0 до 1000
					( уу > Госудаостюг-ый иктъ

Ллн документов

Продолжение таблицы 1

1	2	3	4
- периода следования импульсов, с	от 0 до 0,01 от 0 до 0,1 от 0 до 1 от 0 до 10 от 0 до 100
- количества импульсов	от 0 до 25000 от 0 до 2500000	-		-
Пределы допускаемой основной погрешности измерения,%	±0,1		±0,2	±0,2
Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на каждые 10 °C , %	±0,2		±0,3	±0,2
Рабочие условия эксплуатации: - температура, °C - относительная влажность, %, не более	от минус 20 до плюс 60 80 % при температуре 30 °C
Диапазон напряжение питания постоянного тока, В	от 11,8 до 15
Потребляемая мощность, Вт, не более	5
Габаритные размеры, мм, не более	330x75x270
Масса, кг, не более	3
