Датчики тензорезисторные весоизмерительные серии C

Назначение

Датчики тензорезисторные весоизмерительные серии С предназначены для преобразования статической и квазистатической нагрузки в пропорциональный электрически й сигнал.

Область применения предприятия промышленности, сельского хозяйства и транспорта и других областях хозяйственной деятельности.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов. соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

По направлению измеряемой силы датчики относятся к датчикам сжатия.

Датчики выпускают в модификациях С2, С2А. С16А и C16i, отличающихся способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов. В датчике С16i используется преобразователь AD104, объединенный с ним в одном корпусе. Преобразователь AD104 снабжен интерфейсом RS232 и цифровыми фильтрами для исключения влияния на результаты измерений внешних механических помех путем определения их спектра при помощи быстрого преобразования Фурье и последующей фильтрации переменных составляющих сигнала помех.

Датчики C16i поставляются с программным обеспечением "Trade", предназначенным для обработки и защиты от несанкционированного доступа к изменению метрологических характеристик весоизмерительных устройств, в которых они используются.

Датчики модификаций С2. С2А. С16А могут изго1ав/1й^^с^?\о взрывобезопасном исполнении.                                     [[ /

Знак поверки на датчики не наносится.                           I

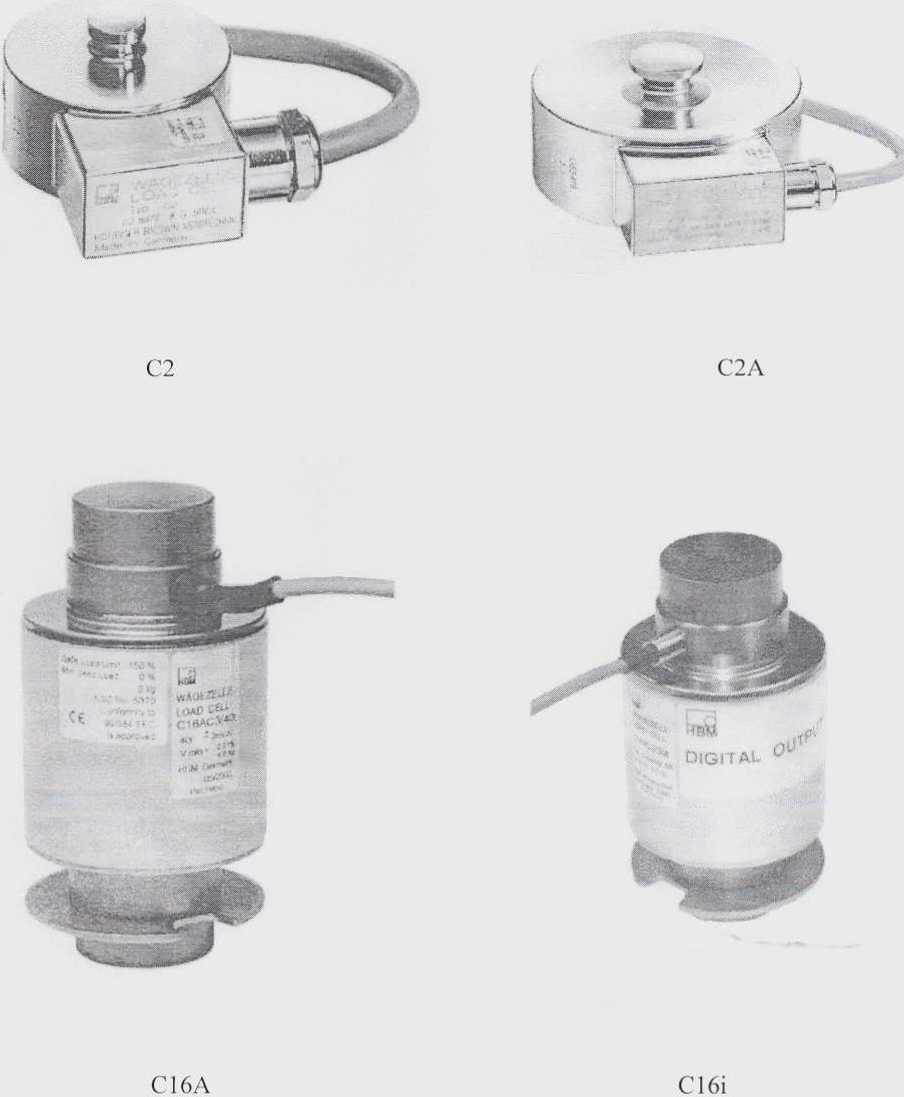

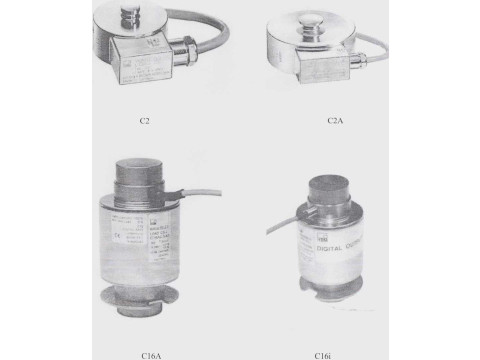

Внешний вид датчиков приведен на рисунке 1.                    ’л

Рисунок 1 - Внешний вид датчиков тензорезисторных весоизмерительных серии С

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики тензорезисторных весоизмерительных серии С приведены в приложении А.

Знак утверждения типа

Знак утверждения типа наносится на фирменную табличку и техническую документацию фирмы.

датчиков

горудврс геенной реестр ц^едс-гч'

PeCnylj"!.!?!}! 5ударуСЕ

Комплектность

Комплект поставки датчиков:

- датчик тензорезисторный весоизмерительный серии С - 1 шт;

- комплект эксплуатационной документации - 1 комплект;

- методика поверки - 1 экз.

ТЕХН И Ч ЕСКНЕ ДОКУМ ЕН ТЫ

Техническая документация фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.

МРБ МП. 1826-2008 "Датчики весоизмерительные тензорезисторные серии HLC. BLC, ELC, С. Методика поверки"

Заключение

Датчики тензорезисторные весоизмерительные серии С соответствуют технической документации фирмы Hottinger Baldwin Messtechnik GmbH", Германия.

Межповерочный интервал - не более 12 месяцев (для датчиков, применяемых в сфере законодательной метрологии).

И ау чн о- и селедо вател ьс кий

испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

аттестат аккредитации № BY/112 02.1.0.0025
