Датчики тензорезисторные весоизмерительные серии HLC, BLC, ELC

Назначение

Датчики тензорезисторные весоизмерительные серии HLC, BLC, ELC предназначены для преобразования статической и квазистатической нагрузки в пропорциональный электрический сигнал.

Область применения - предприятия промышленности, сельского хозяйства и транспорта.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов. соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Конструктивно датчики относятся к датчикам консольного типа.

Датчики HLC, BLC, ELC изготавливаются в исполнениях, отличающихся способом приложения нагрузки и конструкцией отверстия для крепления силопередающего устройства. Соответствующие индексы вводятся в обозначения датчиков.

Индексы А. А1. В, Bl. F1 обозначают конструкцию крепления силопередающего устройства, D1 и СЗ - класс точности датчиков в соответствии с требованиями MP МОЗМ 60 и ГОСТ 30129 и номинальное значение нагрузки.

Датчики могут выпускаться в двух модификациях: с аналоговым и цифровым выходными сигналами. В датчиках с цифровым выходным сигналом используется электронный преобразователь AD 104. объединенный с датчиком в одном корпусе или связанный с ним кабелем.

Преобразователь AD 104 снабжен цифровыми фильтрами для исключения влияния на результаты измерений внешних механических помех путем определения их спектра при помощи быстрого преобразования Фурье и последующей цифровой фильтрации переменных составляющих сигнала помехи и интерфейсом

Знак поверки на датчики не наносится.

Внешний вид датчиков приведен на рисунке 1.

стан,

гКудасс>в»«-м|’ реестр I средств измерений } \ Pecmtrw Беларусь / \ Для докумеатоь/

HLC

BLC

Л»

BLC

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Знак утверждения типа

Знак утверждения типа наносится на фирменную табличку изделия и на

техническую документацию фирмы.

I

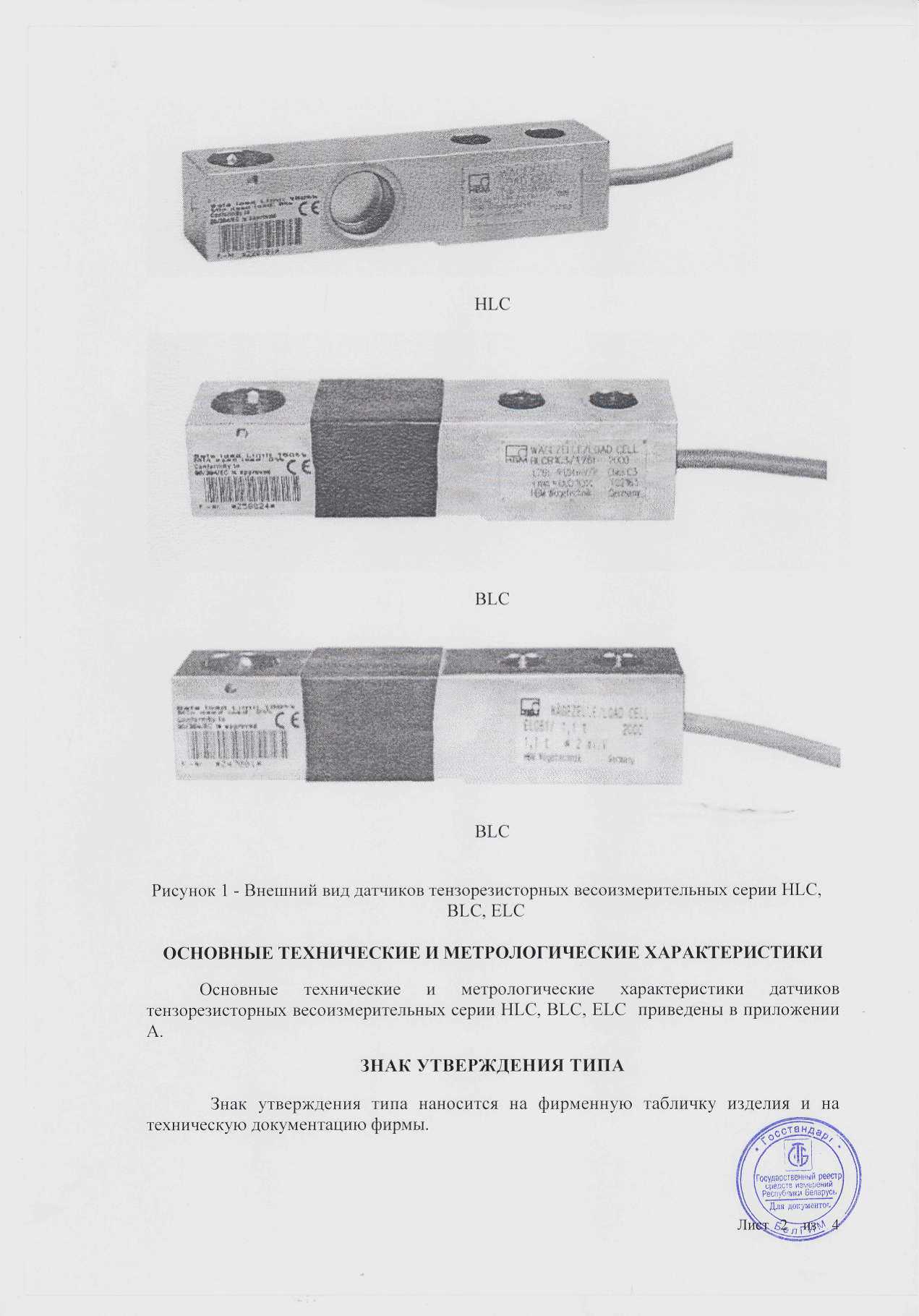

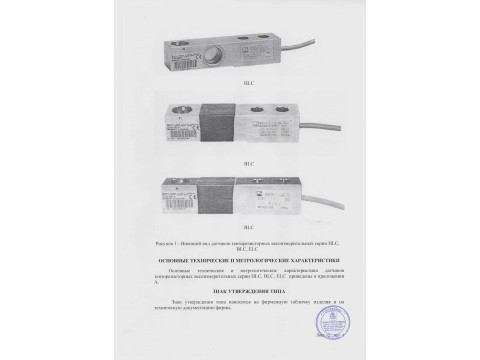

Рисунок 1 - Внешний вид датчиков тензорезисторных весоизмерительных серии HLC, BLC, ELC

.       . IXJ.

камл/г/<и иед iTti: чци,.-/ ■- 1<мЗ

С’Й

- .

Основные технические и метрологические характеристики датчиков тензорезисторных весоизмерительных серии HLC, BLC. ELC приведены в приложении А.

' П

l ‘ Прений /

Беларусь / ХА*14 Дои/менпг.у/

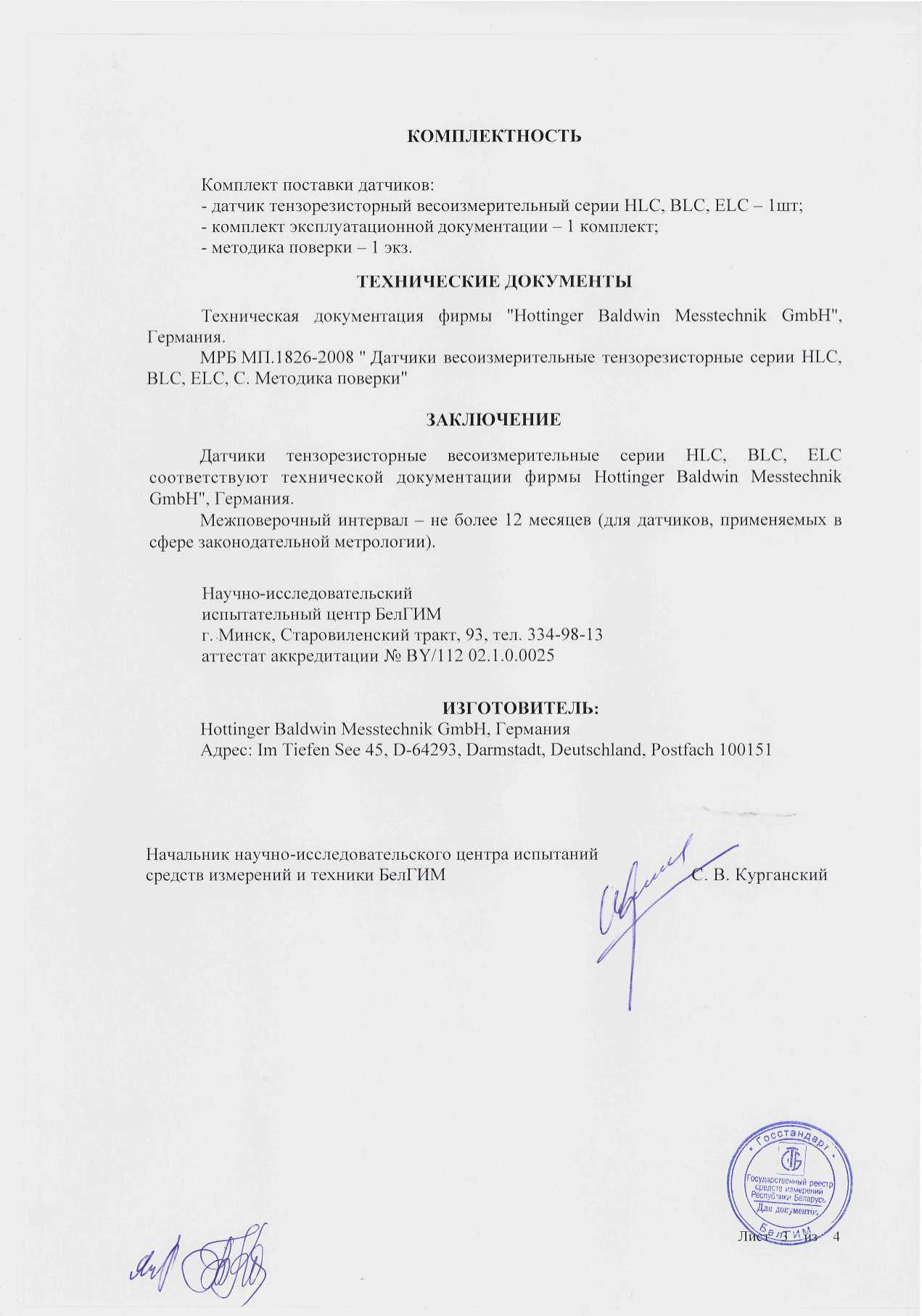

Комплектность

Комплект поставки датчиков:

- датчик тензорезисторный весоизмерительный серии HLC, BLC, ELC - 1шт;

- комплект эксплуатационной документации - 1 комплект:

- методика поверки - 1 экз.

TEXIIИ Ч ЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.

МРБ МП. 1826-2008 "Датчики весоизмерительные тензорезисторные серии IILC. BLC, ELC. С. Методика поверки"

Заключение

Датчики тензорезисторные весоизмерительные серии HLC, BLC, ELC соответствуют технической документации фирмы Hottinger Baldwin Messtechnik GmbH", Германия.

Межповерочный интервал - не более 12 месяцев (для датчиков, применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ г. Минск. Старовиленский тракт, 93. тел. 334-98-13 аттестат аккредитации № BY/112 02.1.0.0025
