Усилители измерительные MGCPlus
| Номер в ГРСИ РФ: | РБ 03 16 3751 08 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | "Hottinger Baldwin Messtechnik GmbH", Германия |
Усилители измерительные MGCPIus предназначены для
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 3751 08 |
| Наименование | Усилители измерительные MGCPlus |
| Год регистрации | 2008 |
| Номер сертификата | 5271 |
| Дата регистрации | 2008-05-29 |
| Срок действия | 2013-05-29 |
| Получатель сертификата | фирма "Hottinger Baldwin Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Hottinger Baldwin Messtechnik GmbH"
Адрес: Im Tiefen See 45, D-64293 Darmstadt, Germany
Контакты: Тел.: +49 (6151) 80-30; Факс: +49 (6151) 80-39-100; Email: info@hbm.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1830-2008 |
Поверители
Скачать
|
Описание типа РБ 03 16 3751 08 [2008-01-01]
rb-03-16-3751-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3751 08 [2009-05-15]
rb-03-16-3751-08_2009-05-15.pdf
|
Скачать |
Описание типа
Назначение
Усилители измерительные MGCPIus предназначены для
измерения
унифицированных сигналов тензорезистивных, индуктивных датчиков, пассивных и активных преобразователей сигнала, преобразования усиленных сигналов в цифровую форму и передачи данных на ПЭВМ.
Область применения - предприятия промышленности, сельского хозяйства, транспорта и других областях хозяйственной деятельности.
Описание
Усилители измерительные MGCplus (далее - усилители) осуществляют усиление электрических сигналов от первичных измерительных преобразователей (далее по тексту - 1411) - тензометрических, пьезоэлектрических, потенциометрических, индуктивных датчиков, датчиков скорости и крутящего момента. Усилители осуществляют запоминание и индикацию значений измеряемых величин при одновременных многократных измерениях.
Усилители конструктивно выполнены в виде базового модуля MGCplus и сменных усилительных модулей для работы практически со всеми видами ИП. Подключение ИП осуществляется при помощи соединительных плат.
Каждый соединительный модуль имеет внутренний процессор, производящий цифровую обработку аналоговых сигналов, поступающих с ИП. Усилительные модули содержат цифровые фильтры нижних частот Баттерворта и Бесселя, а также выходные разъемы аналоговых сигналов.
Управление усилителем осуществляется при помощи встроенного микрокомпьютера или при помощи внешнего управляющего компьютера через последовательный интерфейс RS232C или RS485, USB. Ethernet, CANBus. ProfiBus DP. аналоговые выходы.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в 11риложении А.
Внешний вид усиди деля приведен на рисунке I.
Государе геенны й pwcrpj

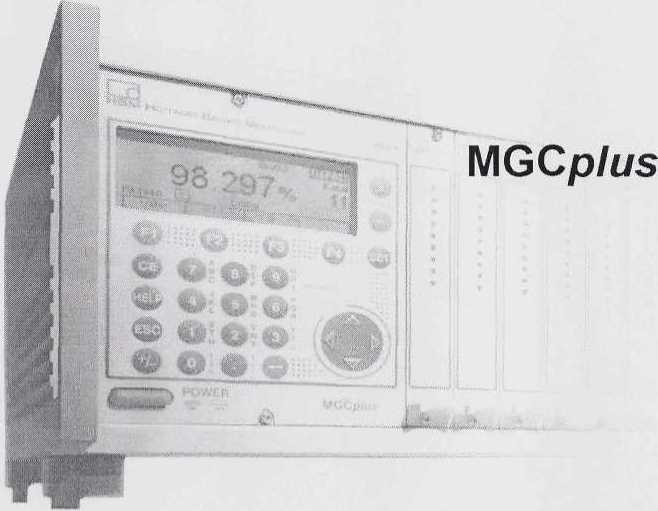

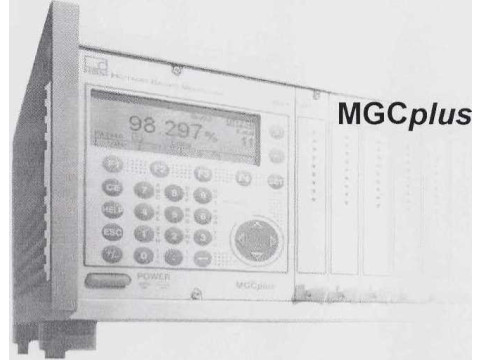

Рисунок 1 - Внешний вид усилителя измерительного MGCPlus
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерительных модулей усилителей измерительных MGCPlus указаны в таблицах 1-12.
Таблица 1 - Основные технические характеристики измерительного модуля ML01 Модуль ML01 предназначен для преобразования сигналов от термопар, пьезоэлектрических ИП, источников напряжения и силы постоянного тока
|
Наименование |
Характеристика (диапазоны измерений, погрешность) | |
|
1 |
2 | |
|
Количество измерительных каналов |
1 | |
|
Вход для измерения напряжения: • Диапазоны входных напряжений В • Смешение нуля, В • Диапазон измеряемых частот, Гц |
выбираемый | |
|
от минус 10,2 до плюс 10,2 от минус 10 до плюс 10 от 0 до 2400 |
±0,0765 ±0,075 от 0 до 250 | |
|
Вход для измерения температуры при помощи термопар, диапазоны преобразования по СТБ ГОСТ Р 8.585-2004: • NiCr-Ni (тип К), °C • Fe-CuNi (тип J), °C • Cu-CuNi (тип Т), °C • NiCr-CuNi (тип Е), °C • NiCrSi-NiSi (THnN),°C • PtlORh-Pt (тип S), °C • Pt30Rh-Pt6Rh (тип В), °C • Ptl3Rh-PtCranR),°C |
от минус 158 до плюс 1414 от минус 167 до плюс 1192 от минус 210 до плюс 393 от минус 161 до плюс 1005 от минус 186 до плюс 1300 от 181 до 1755 от 570 до 1814 от 178 до 1769 |
от минус 191 до плюс 1414 от минус 190 до плюс 1192 от минус 237 до плюс 393 от минус 205 до плюс 1005 от минус 219 до плюс 1300 от минус 50 до плюс 1755 от 160 до плюс 1814 от минус 50 до плюс 1769 |
|
Пределы допускаемой основной относительной погрешности преобразования, °C |
±0,15 |
±0,25(K.J,T,E,N) ±0,6 (S, В, R) |
|
Вход для измерения тока: • диапазон входного сигнала, мА •диапазон измеряемых частот, Гц • смещение нуля, мА |
от минус 50 до плюс 50 от 0 до 2400 от Одо 50 | |
ИГЛ
Смитам р
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной нелинейностью функции преобразования, % |
±0,02 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур, % |
±0,02 |
|
Температурный дрейф нуля, %, не более |
±0,02 |
Таблица 2 — Основные технические характеристики измерительного модуля ML 10
Модуль ML 10 предназначен для преобразования сигналов от тензодатчиков, потенциометров, пьезорезистивных и пьезоэлектрических И11
|
Наименование |
Характеристика (диапазоны измерений, погрешность) | |||
|
Количество измерительных каналов | ||||
|
Усилитель постоянного тока: 5.1 Диапазоны измерения • тензодатчики, мВ/В • Потенциометр, пьезорезистивные датчики, мВ/В |
±(от 0,10 до 3,06) ±(от 10 до 306) |
±(от 0,20 до 6,12) ±(от 20 до 612) |
±(от 0,4 до 12,24) ±(от 40 до 1224) |
±(от 1,0 до 30,60) ±(от 100 до 3060) |
|
Пределы допускаемой основной приведенной погрешности коэффициента преобразования, % |
±0,1 | |||
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной нелинейностью функции преобразования, % |
±0,03 | |||
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования, вызванной изменением температуры окружающей сред на каждые 10 °C в диапазон рабочих температур, % |
±0,01 с автокалибровкой ±0,2 без автокалибровки | |||
Таблица 3 - Основные технические характеристики измерительного модуля ML30 Модуль ML30 предназначен для преобразования сигналов от полномостовых тензорезистивных ИП
|
Наименование |
Характеристика (диапазоны измерений, погрешность) | ||
|
Количество измерительных каналов |
1 | ||
|
Значение несущей частоты, Гц |
600,15±0.06 с синхронизацией 600,00±0,04 без синхронизации | ||
|
Усилитель несущей частоты • Диапазоны измерения, мВ/В • Диапазоны балансировки моста, мВ/В |
±(от 0,100 до 3,06) ±3,06 |
±(от 0,20 до 6,12) ±6,12 |
±(от0,50 до 15,30) ±15,3 |
|
Пределы допускаемой основной приведенной погрешности коэффициента преобразования, % |
±0,1 | ||
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования, вызванной изменением температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур, % |
±0.01 с автокалибровкой ±0,2 без автокалибровки | ||
Таблица 4 - Основные технические характеристики измерительного модуля ML35 Модуль ML35 предназначен для преобразования сигналов от резистивных ИП, датчиков термосопротивления
|
Наименование |
Характеристика (диапазоны измерений, погрешность) |
|
Количество измерительных каналов |
1 |
|
Значение несущей частоты. Гц |
75 |
|
Измерительные датчики: • Резисторы, Ом • Гермосопротивления |
от 20 до 5000 Pt 10, Pt 100, Pt 1000 |
|
Усилитель несущей частоты: • Диапазоны измерения. Ом • Измерительный ток, мА |
от 20 до 500; от 200 до 5000 1; 0,1 |
|
Пределы допускаемой основной приведенной погрешности преобразования, °C |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной нелинейностью функции преобразования.% |
±0,02 |
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования, вызванной изменением температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур, % |
±0,0075 с автокалибровкой ±0,2 без автокалибровки |
Таблица 5 - Основные технические характеристики измерительного модуля ML38 Модуль ML38 предназначен для преобразования сигналов от полномостовых тензорезистивных ИП
|
Наименование |
Характеристика(диапазоны измерений, погрешность) |
|
Количество измерительных каналов |
1 |
|
Значение несущей частоты, Гц |
225,05 ± 0,02 |
|
Усилитель несущей частоты: • Диапазон измерения. мВ/В |
± (от 0,2 до 5,1) ±(от 0,4 до 10,2) |
|
Пределы допускаемой основной приведенной погрешности коэффициента преобразования, % |
±0,005 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной нелинейностью функции преобразования. % |
±0,002 |
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования, вызванной изменением температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур. % |
±0,002 |
Таблица 6 Основные технические характеристики измерительного модуля ML50
Модуль ML50 предназначен для преобразования сигналов от индуктивных полу- и полномостовых ИП
|
Наименование |
Характеристика(диапазоны измерений, погрешность) | |
|
Количество измерительных каналов |
1 | |
|
Значение несущей частоты. Гц |
4801,2±0,48 (с синхронизацией) 4800,0±0,32 (без синхронизации) | |
|
Усилитель несущей частоты; ■ Диапазоны измерения, мВ/В • Диапазоны балансировки моста, мВ/В |
±(от 6,0 до 183,6) ±183,6 |
±(от 15 до 459) ±459 |
|
Пределы допускаемой основной приведенной погрешности коэффициента преобразования, % |
±0,1 | |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной нелинейностью функции преобразования, % |
±0,01 | |
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования, вызванной изменением температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур, % |
±0,03(с автокалибровкой) ±0,2 (без авто£ЖЙ§В$8ч<п) | |
\Для докушмтив/
Таблица 7 - Основные технические характеристики измерительного модуля ML55 Модуль ML55 предназначен для преобразования сигналов от тензодатчиков, индуктивных полу- и полномостовых ИП
|
Наименование |
Характерце гика (диапазоны измерений, погрешность) | ||
|
Количество измерительных каналов |
1 | ||
|
Значение несущей частоты, Гц |
4801,2±0,48 (с синхронизацией) 4800,00±0,32 (без синхронизации) | ||
|
Усилитель несущей частоты: 6.1 Диапазоны измерения: • Тензодатчики, мВ/В • Индуктивные датчики, мВ/В 6.2 Диапазоны балансировки моста, мВ/В • Тензодатчики, мВ/В ’ Индуктивные датчики, мВ/В |
±(от 0,10 до 3,06) ±(от 1,50 до 45,90) ±3,06 ±45,90 |
±(от 0,20 до 6,12) ±(от 3,0 до 91,80) ±6,12 ±91,80 |
±(от 0,50 до 15,30) ±(от 7,50 до 229.50) ±15,30 ±229,5 |
|
Пределы допускаемой основной приведенной погрешности коэффициента преобразования. % |
±0,6 | ||
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной нелинейностью функции преобразования. % |
±0,01 | ||
Таблица 8 - Основные технические характеристики измерительного модуля ML55S6 Модуль ML55S6 предназначен для преобразования сигналов от тензодатчиков, индуктивных полу- и полномостовых ИП
|
Наименование |
Характеристика (диапазоны измерений, погрешность) | ||
|
Количество измерительных каналов |
1 | ||
|
Значение несущей частоты, Гц |
9602,4±0,96 (с синхронизацией) 9600,0±0,32 (без синхронизации) | ||
|
Измерительные датчики: | |||
|
Усилитель несущей частоты 5.1 Диапазоны измерения: • Тензодатчик. мВ/В • Индуктивный датчик, мВ/В |
±(от 0,1 Одо 3,06) ±(от 1,50 до 45.90) |
±(от 0,20 до 6,12) ±(от 3,0 до 91,80) |
±(от 0,50 до 15,30) ±(от 7,50 до 229,50) |
|
Пределы допускаемой основной приведенной погрешности коэффициента преобразования. % |
±0,2 | ||
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной нелинейностью функции преобразования, % |
±0,01 | ||
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования, вызванной изменением температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур, % |
±0,025 | ||
I ccer.LiiI \ Ррса.Зэжм Беларусь /
Нех!
Таблица 9 - Основные технические характеристики измерительного модуля ML60
|
Наименование |
Характеристика (диапазоны измерений, погрешность) |
|
Количество измерительных каналов |
1 |
|
Диапазоны измерения частоты, Гц |
от 100 до 2000 от 1000 до 20000 от 100000 до 1000000 |
|
Диапазоны измерения количества импульсов, имп |
от 100 до 1000000 |
|
Максимальная частота импульсов в режиме счета, имп/сек |
1000000 |
|
Пределы допускаемой основной приведенной погрешности измерения, % |
±0,03 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной изменением температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур, % |
±0,005 |
Таблица 10 - Основные технические характеристики измерительного модуля MZ65 Модуль MZ65 предназначен для аналогового умножения сигналов от датчиков крутящего момента и скорости вращения при измерении мощности
|
Наименование |
Характеристика(диапазоны измерений, погрешность) |
|
Диапазон входных напряжений постоянного тока, В |
±10 |
|
Пределы допускаемой основной приведенной погрешности умножителя, приведенный к выходному напряжению, % |
±0,05 |
Таблица 1 1 - Основные технические характеристики измерительного модуля ML460 Модуль ML460 предназначен для измерения и преобразования сигналов, поступаемых с датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной формы, инкрементных датчиков, индуктивных приборов измерения скорости вращения с использованием входной фильтрации.
|
Наименование |
Характеристика(диапазоны измерений, погрешность) |
|
Количество каналов |
4 |
|
Несущая частота. Гц Пределы допускаемой приведенной погрешности установки несущей частоты |
от 1 до 10000 ±0,05 |
|
Диапазоны измерения частоты. кТц |
от 0 до 2; от 0 до 20; от 0 до 200; от 0 до 500 |
|
Пределы допускаемой приведенной погрешности измерения частоты, % |
±0,01 |
|
Диапазон измерения счета импульсов, имп. |
от 100 до 1000000 |
|
Максимальная частота импульсов при счете, имп/с |
500000 |
|
Пределы допускаемой относительной погрешности счета импульсов. % |
±0,001 |
|
Диапазон измерения длительности импульса, мс |
от 0,001 до 2500 |
|
Диапазон входных частот, Гц |
от 0,25 до 10000 |
|
Пределы допускаемой абсолютной погрешности и измерения длительности импульса, мс |
±0,001 |
Таблица 12 - Основные технические характеристики измерительного модуля ML801 Модуль ML801 предназначен для измерения и преобразования сигналов.
|
Наименование |
Характеристика (диапазоны измерений, погрешность) | ||
|
Панель АР801 |
Панель АР809 |
Панель АР835 | |
|
Количество измерительных каналов |
8 | ||
|
Подключаемые датчики |
±10 в симметричное |
Термопары типов K,J.T,E,N,S, B.R |
PtlOO Четырехпроводное подключение |
|
Максимальная частота дискретизации на канал, Гц |
2400 | ||
|
Диапазон измеряемых частот, Гц |
от 0 до 500 | ||
|
Диапазон измерения напряжения, смещение нуля |
от минус 10,5 до плюс 10,5 В |
от минус 80 до плюс 8 0м В |
- |
|
Нелинейность, %, не более |
±0,03 |
±0,03 |
- |
|
Диапазон измерения температуры для термопар по СТБ ГОСТ Р 8.585-2004: NiCr-Ni (тип К), °C |
- |
от минус 158 до плюс 1414 |
- |
|
Fe-CuNi (тип J), °C |
- |
от минус 167 до плюс 1192 |
- |
|
Cu-CuNi (тип Т). °C |
- |
от минус 210 до плюс 393 |
- |
|
NiCr-CuNi (тип Е), °C |
- |
от минус 161 до плюс 1005 |
- |
|
NiCrSi-NiSi (тип N), °C |
- |
от минус 186 до плюс 1300 |
- |
|
PtlORh-Pt(ranS),°C |
- |
от 181 до 1755 |
- |
|
Pt30Rh-Pt6Rh (тип В), °C |
- |
от минус 570... 1814 |
- |
|
Ptl3Rh-Pt(ranR),°C |
- |
от 178 до 1769 |
- |
|
Пределы допускаемой абсолютной погрешности преобразования, °C |
- |
±0,06 |
- |
|
Диапазон преобразования для PtlOO, °C |
- |
- |
от минус 200 до плюс 848 |
|
Пределы допускаемой абсолютной погрешности преобразования, °C |
- |
- |
±0,02 |
|
Пределы допускаемой дополнительной погрешности, вызванный изменением температуры окружающей среды на каждые 10 °C, % |
±0,1 от предела измерений | ||
|
Диапазон преобразования для PtlOO, °C |
- |
- |
от минус 200 до плюс 848 |
|
Пределы допускаемой абсолютной погрешности преобразования, °C |
- |
- |
±0,02 |
|
Номинальное сопротивление датчика. Ом |
- |
- |
500 |
|
ML801 с соединительной платой АР401 | |||
|
Диапазон измерения напряжения постоянного тока, В |
±10 | ||
|
Пределы допускаемой приведенной погрешности измерения, % |
±0,2 | ||
|
Диапазон измеряемых частот, Гц |
от 0 до 1000 | ||
|
Нелинейность, %, не более |
±0,03 | ||
|
Влияние изменения температуры окружающей среды на 10°С, %, не более -на точку нуля (отн. верхнего значения измерительного диапазона) автокал. вкл. автокал. выкл -на чувствительность автокал. вкл. автокал. выкл |
±0,02 ±0,05 ± 0,02 ± 0,05 | ||
|
Рабочий диапазон температур, °C |
от минус 20 до плюс 60 Ц f у | ||
60 ( ( \Лисп1
V. Бепаркь /
’Х \Д« Дорулигм/
Продолжение таблицы 12
|
Наименование |
Характеристика (диапазоны измерений, погрешность) | |||
|
ML801 с соединительной платой АР4021 | ||||
|
Диапазон измерения: - напряжения постоянного тока. В - тока, мА |
от 0 до 1, от 0 до 10. от 0 до 60 от 0 до 20 | |||
|
Пределы допускаемой приведенной погрешности измерения. % |
±0,2 | |||
|
Диапазон измеряемых частот, Гц |
от 0 до 1 000 | |||
|
Нелинейность, %, не более |
±0,03 | |||
|
Влияние изменения температуры окружающей среды на 10°С, %, не более -на точку нуля (отн. верхнего значения измерительного диапазона) автокал. вкл. автокал. выкл -на чувствительность автокал. вкл. автокал. выкл |
±0,02 ±0,075 ± 0,05 (Измерительный диапазон от 0 до 10В ±0.02) ±0,1 | |||
|
Рабочий диапазон температур, °C |
от минус 20 до плюс 60 | |||
|
ML801 с соединительной платой АР418i | ||||
|
Диапазоны измерения, В |
±0,05; ±0,5; ±5 | |||
|
Пределы допускаемой приведенной погрешности измерения. % |
±0,2 | |||
|
Подключаемые датчики |
4 пьезоэлектрических датчика с токовым входом | |||
|
Диапазон входного напряжения, В |
от 2 до 20 | |||
|
Питание датчика, мА |
4 | |||
|
Диапазон измеряемых частот, Гц |
от 0 до 1000 | |||
|
Нелинейность. %, не более |
±0,05 | |||
|
Влияние изменения температуры окружающей среды на 10°С наточку нуля (относительно полной шкалы), %, не более |
±0,1 | |||
|
Рабочий диапазон температур |
от минус 20 до плюс 60 | |||
|
ML801 с соединительной платой AP8I0 | ||||
|
Подключаемые датчики |
8 полу-и полномостовых тензодатчиков | |||
|
Напряжение питания моста. В |
0,5 |
2,5 |
5 |
10 |
|
Диапазоны измерения, мВ/В |
±80 |
± 16 |
± 8 |
±4 |
|
Пределы допускаемой приведенной погрешности измерения, % |
±С |
,2 | ||
|
Сопротивление датчика. Ом Rmin (полный мост) Rmax |
10В 5В 2.5В 0.5В 330 160 120 120 4000 | |||
|
Диапазон измеряемых частот, Гц |
от 0 до 500 | |||
|
Нелинейность, %, не более |
±0,05 | |||
|
Влияние изменения температуры окружающей среды на Ю°С на точку нуля (относительно конечного значения измерительного диапазона) на чувствительность измерений, %, не более |
±0,1 | |||
|
Диапазон рабочих температур. °C |
от минус 20 до плюс 60 | |||
Продолжение таблицы 12
|
Наименование |
Характеристика (диапазоны измерений, погрешность) | |||
|
ML801 с соединительной платой АР814 | ||||
|
Подключаемые датчики |
8 каналов 1/4 тензомостов по трехпроводной схеме включения | |||
|
Напряжение питания моста, В |
0,5 |
1 |
2,5 |
5 |
|
Диапазоны измерения, мВ/В |
±80 |
±40 |
± 16 |
±8 |
|
Пределы допускаемой приведенной погрешности измерения, % |
±С |
1,2 | ||
|
Диапазон измеряемых частот, Гц |
от 0 до 500 | |||
|
Нелинейность, %, не более |
±0,05 | |||
|
Влияние изменения температуры окружающей среды на 10°С на точку нуля (относительно конечного значения измерительного диапазона) на чувствительность измерений, %, не более |
±0,1 | |||
|
Диапазон рабочих температур |
от минус 20 до плюс 60 | |||
|
ML801 с соединительной платой АР815 | ||||
|
Подключаемые датчики |
8 каналов полных тензомостов по шестипроводной схеме или 8 каналов полу-тензомостов по шестипроводной схеме или 8 каналов полу-тензомостов по пятипроводной схеме или 8 каналов1/4 тензомостов по четырехпроводной схеме или 2 тензометрические сборки | |||
|
Напряжение питания моста, В |
0,5 |
1 |
2,5 |
5 |
|
Диапазоны измерения, мВ/В |
±80 |
±40 |
± 16 |
±8 |
|
Пределы допускаемой приведенной погрешности измерения, % |
±0,2 | |||
|
Диапазон измеряемых частот, Гц |
от 0 до 500 | |||
|
Нелинейность. %, не более |
±0,05 | |||
|
Влияние изменения температуры окружающей среды на 10°С наточку нуля (относительно конечного значения измерительного диапазона) на чувствительность измерений, %, не более |
±0,15 | |||
|
Диапазон рабочих температур, °C |
от минус 20 до плюс 60 | |||
|
ML801 с соединительной платой АР836 | ||||
|
Подключаемые датчики |
8 потенциометрических датчиков | |||
|
Напряжение питания моста, В |
5 | |||
|
Сопротивление датчика, Ом Rm in Rmax |
190 5000 | |||
|
Диапазоны измерения, мВ/В |
± 500 | |||
|
Пределы допускаемой приведенной погрешности измерения, % |
±0,2 | |||
|
Диапазон измеряемых частот, Гц |
от 0 до 500 | |||
|
Нелинейность, %, не более |
±0,05 | |||
|
Влияние изменения температуры окружающей среды на 10°С на точку нуля (относительно полной шкалы) на чувствительность измерений, %, не более |
±0,1 | |||
|
Диапазон рабочих температур. °C |
от минус 20 до плюс 60 | |||
Госудлрек&«мый р*ктр|
1 среде»! /
\ РеспуС-;:г»к Берусь/ // \Длн д<нс«атш/ //. _ Лист 9 ^/ИЗ/42
Таблица 13 - Основные технические характеристики измерительного модуля ML455 Модуль ML455 предназначен для измерения и преобразования сигналов от тензо- и индуктивных датчиков.
|
Наименование |
Характеристика (диапазоны измерений, погрешность) |
|
Подключаемые датчики |
тензометрические полу- и полномостовые, индуктивные полу- и полномостовые, LVDT |
|
Напряжение питания моста. В |
2,5 |
|
Несущая частота, Гц |
4801,2 |
|
Диапазоны измерения, мВ/В - тензометрические датчики - индуктивные датчики -LVDT |
±4 ±100 ±1000 |
|
Пределы допускаемой приведенной погрешности измерения, % |
±0,2 |
|
Нелинейность, %, не более |
±0,02 |
|
Влияние изменения температуры окружающей среды на 10°С, %, не более -на точку нуля автокал. вкл. автокал. выкл -на чувствительность автокал. вкл. автокал. выкл |
±0,005 ±0,01 ±0,01 ±0,03 |
|
Диапазон рабочих температур |
от минус 20 до плюс 60 |
Знак утверждения типа
Знак утверждения типа наносится на фирменную табличку изделия и на техническую документацию фирмы.
Комплектность
Комплект поставки усилителей:
- Усилитель измерительный MGCPIus - 1шт;
- комплект эксплуатационной документации — 1 комплект;
- методика поверки — 1 экз.
Варианты комплектации усилителей MGCplus представлены в таблице 13.
Таблица 14
|
Наименование |
Обозначение |
|
1 |
2 |
|
1. Корпус со встроенными блоком питания и цифровой шиной |
TG001, TG002, TG003. TG004. TG009, TG010, ER003, ER004, ER010 |
|
2. Панель управления |
АВ22, АВХ22, BL12, АВ32 |
|
3. Коммуникационный процессор |
СР22, СР42 |
|
4. Модули усилителей |
Варианты соединительных плат |
|
ML01B |
APOli, APO3i, АР08, АР09, API li, AP13L АР 18i |
|
ML 10В |
APOli, АРОЗ i, АР08. API li. AP13i, AP14, AP18i |
|
ML30B |
APOli, AP03i. API li, AP13i, API4 |
|
ML35B |
AP01 i, AP03i, API li ,AP13i |
|
ML38B |
APOli, AP03i |
[Государе» осн» •»и гр]
1 сред.™ I
уРеслубтаи Везде» /
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Hottinger Baldwin Messtechnik GmbH". Германия.
МРБ MI 1.1830-2008 " Усилители измерительные MGCplus. Методика поверки".
Заключение
Усилители измерительные MGCplus соответствуют технической документации фирмы Hottinger Baldwin Messtechnik GmbH", Германия.
Межповерочный интервал не более 12 месяцев (для усилителей, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный цен тр БелГИМ г. Минск. Старовиленский тракт. 93. тел. 334-98-13 аттестат аккредитации № BY/112 02.1.0.0025
Смотрите также
