Преобразователи измерительные вторичные QuantumX MX840
| Номер в ГРСИ РФ: | РБ 03 16 3750 08 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | "Hottinger Baldwin Messtechnik GmbH", Германия |
Преобразователи измерительные вторичные QuantumX МХ840 предназначены для измерения унифицированных сигналов тснзорезистивных. индуктивных датчиков, пассивных и активных преобразователей, преобразования усиленных сигналов в цифровую форму и передачи данных на ПЭВМ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 3750 08 |
| Наименование | Преобразователи измерительные вторичные QuantumX MX840 |
| Год регистрации | 2008 |
| Номер сертификата | 5270 |
| Дата регистрации | 2008-05-29 |
| Срок действия | 2013-05-29 |
| Получатель сертификата | фирма "Hottinger Baldwin Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Hottinger Baldwin Messtechnik GmbH"
Адрес: Im Tiefen See 45, D-64293 Darmstadt, Germany
Контакты: Тел.: +49 (6151) 80-30; Факс: +49 (6151) 80-39-100; Email: info@hbm.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1831-2008 |
Поверители
Скачать
|
Описание типа РБ 03 16 3750 08 [2008-01-01]
rb-03-16-3750-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3750 08 [2009-05-13]
rb-03-16-3750-08_2009-05-13.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные вторичные QuantumX МХ840 предназначены для измерения унифицированных сигналов тснзорезистивных. индуктивных датчиков, пассивных и активных преобразователей, преобразования усиленных сигналов в цифровую форму и передачи данных на ПЭВМ.
Область применения предприятия промышленности, сельского хозяйства и транспорта и других отраслей хозяйственной деятельности.
Описание
Преобразователь измерительный вторичный QuantumX МХ840 представляют собой универсальный усилитель с восемью индивидуально конфигурируемыми входами для измерения деформации, перемещения, силы, давления, температуры. Все элементы, связанные с измерениями и обработкой сигналов, организацией питания датчиков, усилением, аналого-цифровым преобразованием, передачей данных во внешнюю вычислительную среду, объединены в одном корпусе.
Подключение к компьютеру осуществляется через Ethernet. TCP/IP и Firewire. Настройка параметров осуществляется при помощи компьютера.
Каждый канал преобразователя оснащен аналого-цифровым преобразователем. Преобразователи содержат цифровые фильтры нижних частот Баттерворта и Бесселя, а также выходные разъемы аналоговых сигналов.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А.

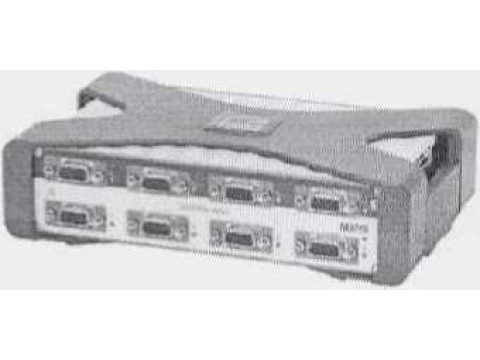

Внешний вид преобразователя приведен на рисунке 1.
Рисунок I - Внешний вид преобразователя измерительного вторичного QuantumX МХ840
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
1 |
2 |
|
Диапазон напряжение питания постоянного тока, В |
от 10 до 30 |
|
Потребляемая мощность. Вт. не более |
13 |
|
Габаритные размеры, мм. не более |
53x200x122 |
|
Масса, кг, не более |
1 |
|
Нормальные условия эксплуатации: - температура. °C - относительная влажность, %, не более |
23±3 45±5 |
|
Рабочие условия эксплуатации: - температура. °C - относительная влажность. %, не более |
от минус 20 до плюс 65 80 % при температуре 30 °C |
|
Степень защиты оболочек по ГОСТ 14254-96 |
1Р20 |
|
Диапазон измерения постоянного тока, мА |
±20 |
|
Пределы основной приведенной погрешности измерения. % |
±0,1 |
|
Нелинейность. %, не более |
± 0.02 от полной шкалы |
|
Дрейф нуля, % / 10 “С. не более |
± 0,05 от полной шкалы |
|
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C, % |
±0,1 |
|
Диапазон измерения (переменный ток), мВ/В - при питании 2.5 В - при питании 1 В |
±5 ±10 |
|
Пределы основной приведенной погрешности измерения. % |
±0.15 |
|
Несущая частота, Гц |
4801,25 ±0.6 |
|
Напряжение питания моста. В |
1 и 2,5 |
|
Подключаемый датчик |
ПОЛНОМОСТОВОЙ тензодатчик |
|
Частотный диапазон измерений (-3 дБ), кГц |
от 0 до 1.6 |
|
Полное сопротивление датчиков. Ом - при питании 2,5 В - при питании 1 В |
от 300 до 1000 от 80 до 1000 |
|
Нелинейность, %, не более |
±0,02 от полной шкалы |
|
Дрейф нуля (питание2,5 Veff), % / 10 “С . не более |
±0,02 от полной шкалы |
|
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C, % |
±0,1 |
|
Диапазон измерения (переменный ток), мВ/В - при питании 2,5 В - при питании 1 В |
±100 ±300 |
|
Пределы основной приведенной погрешности измерения, % |
±0.15 |
|
Несущая частота. Гц |
4801.25 ±0.6 |
|
Напряжение питания моста, В |
1 и 2.5 |
|
Подключаемый датчик |
Индуктивный полномостовой |
|
Частотный диапазон измерений (-3 дБ). кГц |
от 0 до 1,6 |
|
Полное сопротивление датчиков. Ом - при питании 2.5 В - при питании 1 В |
от 300 до 1000 от 80 до 1000 |
|
Нелинейность, %, не более - |
± 0,02 от полной шкалы |
|
Дрейф нуля (питание 2,5 Veff), % /10 °C, не более |
К ± 0,02 от полной шкалы |
|
Пределы приведенной дополнительной погрешности измерения, вызванной кзиянВем^ температуры в рабочем диапазоне температур на каждые 10 °C, % (( ( |
±0,1 |
DWcipj П
£.л.,уд, 7 11 Лист 2 из 6
|
1 |
2 | |||
|
Диапазон измерения (переменный ток), мВ/В - при питании 2,5 В - при питании 1 В |
±100 ±300 | |||
|
Пределы основной приведенной погрешности измерения. % |
±0,15 | |||
|
Несущая частота. Гц |
4801.25 ±0.6 | |||
|
Напряжение питания моста, В |
1 и 2.5 | |||
|
Подключаемый датчик |
Индуктивный полумостовой | |||
|
Частотный диапазон измерений (-3 дБ), кГц |
от 0 до 1,6 | |||
|
Полное сопротивление датчиков. Ом - при питании 2,5 В - при питании 1 В |
от 300 до 1000 от 80 до 1000 | |||
|
Нелинейность, %, не более |
± 0,02 от полной шкалы | |||
|
Дрейф нуля (питание 2,5 Veff), %/ 10 °C, не более |
± 0.1 от полной шкалы | |||
|
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 "С. % |
±0.1 от полной шкалы | |||
|
Диапазон измерения (постоянный ток). мВ/В |
±100 | |||
|
Пределы основной приведенной погрешности измерения. % |
±0,1 | |||
|
Напряжение питания моста, В |
2,5 | |||
|
Подключаемый датчик |
Пьезорезистивный полномостовой | |||
|
Частотный диапазон измерений (-3 дБ). Гц |
от 0 до 3.2 | |||
|
Полное сопротивление датчиков. Ом |
от 300 до 1000 | |||
|
Нелинейность, %, не более |
± 0.02 от полной шкалы | |||
|
Дрейф нуля (питание 2.5 Veff). % / 10 °C, не более |
± 0.02 от полной шкалы | |||
|
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C. % |
±0.1 | |||
|
Диапазон измерения (переменный ток). мВ/В |
±1000 | |||
|
Пределы основной приведенной погрешности измерения. % |
±0,15 | |||
|
Несущая частота, Гц |
4801.25 ±0.6 | |||
|
Напряжение питания моста. В |
1 | |||
|
Подключаемый датчик |
Индуктивный полномостовой | |||
|
Частотный диапазон измерений (-3 дБ). Гц |
от 0 до 3,2 | |||
|
Полное сопротивление датчиков. Ом |
от 300 до 1000 | |||
|
Нелинейность, %, не более |
± 0.02 от полной шкалы | |||
|
Дрейф пуля (питание 1 Veff), % / 10 °C. не более |
± 0.02 от полной шкалы | |||
|
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C. % |
±0.1 | |||
|
Диапазон измерения (переменный ток). мВ В |
±3000 | |||
|
Пределы основной приведенной погрешности измерения. % |
±0.15 | |||
|
Несущая частота. Гц |
4801.25 ±0.6 | |||
|
Напряжение питания моста, В |
1 | |||
|
Подключаемый датчик |
LVDT | |||
|
Частотный диапазон измерений (-3 дБ). кГц |
от 0 до 1.6 | |||
|
Индуктивность датчиков. мГн |
от 4 до 33 | |||
|
Нелинейность. %, не более |
± 0.02 от полной шкалы | |||
|
Дрейф нуля (питание 1 Veff). % / 10 °C. не более |
± 0.02 от полной шкалы | |||
|
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием гемпературы в рабочем диапазоне температур на каждые 10 °C. % |
±0.1 | |||
|
Диапазон измерения (переменный ток), мВ/В |
±1000 | |||
|
Пределы основной приведенной погрешности измерения. % |
±0.15 | |||
|
Подключаемый датчик |
пьезорезистивный полномостовой | |||
|
Напряжение питания моста. В |
1 | |||
|
Частотный диапазон измерений (-3 дБ). Гц |
от 0 до 3.2 | |||
|
Полное сопротивление датчиков. Ом |
от 300 до 1000 | |||
|
Нелинейность. %, не более |
± 0,02 от полной шкалы | |||
|
Дрейф нуля (питание 1 Veff), % / 10 °C. не более |
± 0,02 от полной шкалы | |||
|
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C, % |
±0.1 | |||
|
Диапазон измерения (постоянный ток). мВ/В |
±1000 | |||
|
Пределы основной приведенной погрешности измерения. % |
±0.1 | |||
|
Напряжение питания моста. В |
2.5 | |||
|
Подключаемый датчик |
■ /Т.-т. V А |
потенциометрические датчики | ||
|
Частотный диапазон измерений (-3 дБ). Гц Ц |
и, |
7 |
от 0 до 3,2 | |
[ГосудареГВЙФЬИ rwerp] )|
РЦа дерммгш, ^ejjr^S
Лист 3 из 6
оборудование
Внутр, сопротивлен
напряжен
Генератор напряжения
Термопары
[Гоедадлигтий рястр]
i средств J
\ мкпублми Беларусь / \ Ддж дикуаежтов/
Продолжение таблицы 1
Полное сопротивление датчиков. Ом
Нелинейность. %, не более
+ 0,02 от полной шкалы
Дрейф нуля (питание! Veff). % / 10 °C, не более
± 0,1 от полной шкалы
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C, %__________________
±0.1
Диапазон измерения напряжения постоянного тока. В
±10
Пределы основной приведенной погрешности измерения. %
±0.1
Подключаемое
Генератор напряжения ±10 В
Частотный диапазон измерений (-3 дБ), кГц
от 0 до 3,2
Внутр, сопротивление источника напряжения. Ом. нс менее
500
Внутр, полное сопротивление. МОм
Нелинейность. %, не более
± 0,02 от полной шкалы
Дрейф нуля, % / 10 °C. не более
± 0,02 от полной шкалы
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C. %__________________
±0.1
Диапазон измерения напряжения постоянного тока. В
±60
Пределы основной приведенной погрешности измерения, %
±0.1
Подключаемое оборудование
Генератор напряжения ±60 В
Частотный диапазон измерений (-3 дБ). кГц
от 0 до 3,2
ия. Ом
ие источника
500
Входное сопротивление. МОм, не менее
1 [елинейноеть. %, не более
± 0,02 от полной шкалы
Дрейф нуля, % / 10 °C. не более
± 0.02 от полной шкалы
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C. %__________________
±0,1
Диапазон измерения напряжения постоянного тока, мВ
±300
Пределы допускаемой основной приведенной погрешности измерения,%
±0.1
Подключаемое оборудование
Частотный диапазон измерений (-3 дБ). кГц
от 0 до 3,2
Входное сопротивление. МОм, не менее
Нелинейность. %, не более
± 0.03 от полной шкалы
Дрейф нуля. % / 10 "С. нс более
±0,1 от полной шкалы
Пределы приведенной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C. %__________________
±0,1
Подключаемое оборудование
Термопреобразователи
Pt 100. Pt 1000
Измерительный диапазон, °C
от 200 до 848
Пределы допускаемой абсолютной погрешности измерения температуры, °C
Нелинейность, °C. не более
±0,3
±0.2
±0.1
Пределы абсолютной дополнительной погрешности измерения, вызванной влиянием температуры в рабочем диапазоне температур на каждые 10 °C. °C с Pt 100 с Pt 1000
±0.5 ± I
Подключаемое оборудование
игольный диапазон. мВ
± 100
Диапазоны преобразования но СТБ ГОСТ Р 8.585-2004. °C
Туре К
Type J
Type S
Туре Т
Type R
Туре Е
Type N
Туре В____________________________________________
от минус 270 до плюс 1372 от минус 210 от минус 1200 от минус 50 от минус 1768 от минус 270 от минус 400 от минус 50 от минус 1768 от минус 200 от минус 900 от минус 270 от минус 1300 от 100 до 1820
Пределы допускаемой абсолютной погрешности измерения температуры, °C
Туре К, .1. Т, Е
Type N, R. S
Туре В
± 1
±6,5 ±60
±0.3 ±3 ±30
Нелинейность, °C, не более Гуре К, J, Т, Е
Дрейф нуля, °C /10 °C. не более сРНОО '
с Pt 1000
Ошибка нуля. °C. не более
Туре К. J. Т, Е
Type N. R.S
Гуре В__________________
±0,3
Лист 4 из 6
|
1 |
2 |
|
Type N. R.S Type В |
±3 ±30 |
|
Погрешность холодного спая, °C. не более |
±0,5 |
|
Диапазон: - измерения частоты, Гц - счета импульсов, имп |
от 0.1 до 1000000 от 0 до 1000000 |
|
Подключаемые датчики |
Датчик крутящего момента, источник частотного сигнала (прямоуг. и синус.), импульсный датчик положения |
|
Входные уровни сигнала (высокий/низкий). В |
3.5/I.5 |
|
Полное входное сопротивление. кОм |
10 |
|
Пределы допускаемой относительной погрешности измерения, % |
±0.01 |
Знак утверждения типа
Знак утверждения типа наносится на фирменную табличку изделия и на техническую документацию фирмы.
Комплектность
Комплект поставки усилителей:
- Преобразователь измерительный вторичный QuantumX МХ840 - 1шт;
- комплект эксплуатационной документации - 1 комплект;
- методика поверки 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Hottinger Baldwin Messtechnik GmbH". Германия.
МРБ МП. 1831-2008 "Преобразователи измерительные вторичные QuantumX МХ840. Методика поверки"
Заключение
Преобразователи измерительные вторичные QuantumX МХ840 соответствуют технической документации фирмы Hottinger Baldwin Messtechnik GmbH", Германия.
Межповсрочпый интервал - не более 12 месяцев (для преобразователей, применяемых в сфере законодательной метрологии).
1 1аучно-исследовательский
испытательный центр БелГИМ
г. Минск. Старовиленский тракт, 93, тел. 334-98-13
аттестат аккредитации № BY/112 02.1.0.0025
Смотрите также
