Измерители параметров стереосигналов SSD-1

Номер в ГРСИ РФ:	РБ 03 16 3208 07
Раздел:	Средства измерений радиотехнических величин [16]
Производитель / заявитель:	ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск

Скачать

	Описание типа РБ 03 16 3208 07 [2009-05-29] rb-03-16-3208-07_2009-05-29.pdf	Скачать
	Описание типа РБ 03 16 3208 07 [2007-01-01] rb-03-16-3208-07_2007-01-01.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители параметров стереосигналов SSD-1 (далее - измерители) предназначены для прецизионного декодирования и контроля параметров комплексного стереофонического сигнала (КСС) по системе с пилот-тоном (ПТ).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 3208 07
Наименование	Измерители параметров стереосигналов SSD-1
Год регистрации	2007
Номер сертификата	4398
Дата регистрации	2007-02-22
Срок действия	-
Получатель сертификата	ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1720-2007

Поверители

Скачать

	Описание типа РБ 03 16 3208 07 [2009-05-29] rb-03-16-3208-07_2009-05-29.pdf	Скачать
	Описание типа РБ 03 16 3208 07 [2007-01-01] rb-03-16-3208-07_2007-01-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Измерители применяются для производства, ремонта и технического обслуживания стереофонических УКВ вещательных передатчиков, для проведения мониторинга параметров комплексных стереофонических сигналов по системе с ПТ для обеспечения контроля качества радиовещания, для поверки генераторов стереосигналов измерительных КСС по системе с ПТ.

Описание

Измерители состоят из двух функциональных частей:

- тракт декодирования КСС - блок декодера КСС;

- тракт измерения и индикации уровней выходных сигналов и сигнала пилот-тона — блок индикатора уровня.

Принцип работы блока измерителя КСС основан на ключевом методе, обеспечивающем высококачественное декодирование КСС, временную и температурную стабильность параметров измерителя.

Блок измерителя КСС содержит в своём составе фильтры, обеспечивающие высокое значение величины подавления надтональных частот на выходах измерителя, а так же синхронный детектор для измерения уровня пилот-тона в декодируемом КСС.

Блок индикатора уровня обеспечивает пиковое детектирование и аналоговую индикацию уровней сигналов на выходах измерителя.

Блок питания обеспечивает формирование стабилизированных напряжений ± 12 В для питания цепей измерителя.

Места нанесения знака поверки (клейма-наклейки), оттиска знака поверки и клейма изготовителя приведены в приложении А к описанию типа.

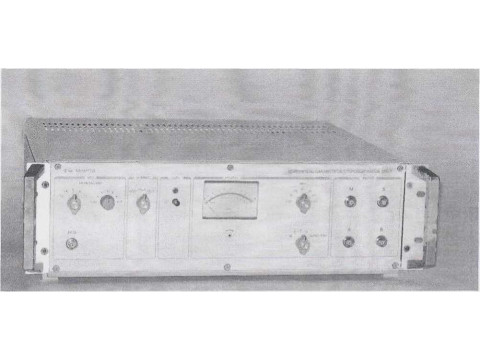

Внешний вид измерителя представлен на рисунке 1.

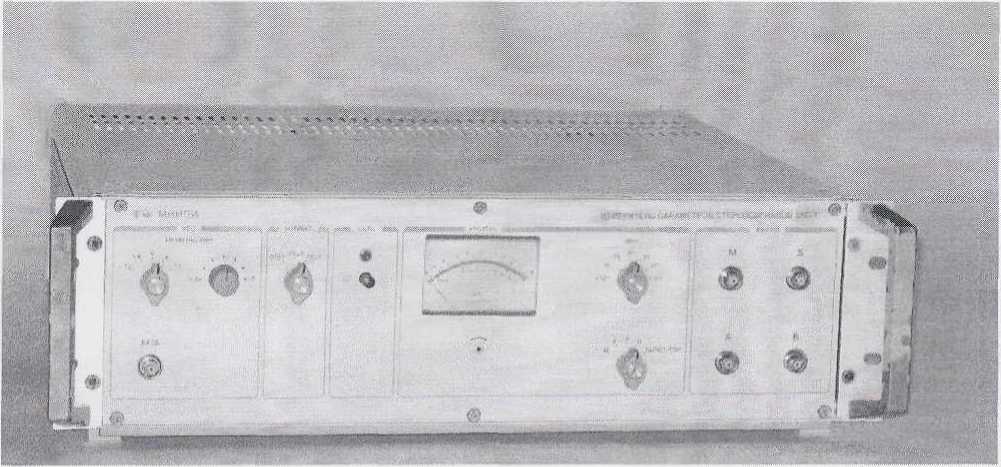

Рисунок 1 - Внешний вид измерителя

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1

Наименование характеристики и единицы измерения	Значение	Мл
Входное сопротивление, кОм	20 ± 2
Выходное сопротивление А. В, М. S. Ом	20 ±4
Диапазон регулировки уровня входного сигнала. дБм. не менее	от минус 15 до плюс 15
Постоянные времени цепи восстановления предискажений. мкс	50 ± 1; 75 ± 1,5
Неравномерность АЧХ в диапазоне частот от 30 Гц ло 15 кГн. лБ. не более	0.25
Переходные затухания:
а) между сигналами каналов А и В:
- в диапазоне частот от 30 Гц до 200 Гц. дБ. не менее	50
-в диапазоне частот от 200 Гц до 5 кГц, дБ. не менее	60
- в диапазоне частот от 5 кГц до 15 кГц, дБ. не менее	50
б)между сигналами М и S:
- в диапазоне частот от 40 Гц до 200 Гц. дБ, не менее	40
- в диапазоне частот от 200 Гц до 5 кГц, дБ, не менее	46
- в диапазоне частот от 5 кГц до 15 кГц, дБ, не менее	40
Номинальный уровень сигналов А, В. М. S на нагрузке 1 МОм, дБм	6
Коэффициент нелинейных искажений в диапазоне частот от 30 Гц до 15 кГц, %, не более	0,05
Отношение сигнал/шум на выходах А. В, М. S при включенной цепи восстановления предискажений 50 мкс, дБ, не менее	80
Величина подавления сигнала:
-нилот-тона на выходах А, В, М, S, дБ, не менее	90
- SCA на выходах А, В, М, S, дБ, не менее	76
Диапазон индицируемых уровней:
-выходных сигналов, дБм, не менее	от минус 50 до плюс //
- пилот-тона, дБм, не менее	от минус 17 до мину^7/;5

Продолжение таблицы 1

Наименование характерце гики и единицы измерения	Значение
Пределы допускаемой погрешности индикатора уровня:
-сигналов А. В. М, дБ	от± 0,2 до ± 5,8
Питание от сети переменного тока:
- напряжение. В;	230 ± 23
- частота. Гц;	50 ± 0,5
Потребляемая мощность. В А. не более	25
Диапазон температур рабочих условий применения. ° С	от 5 до 40
Степень защиты оболочки по ГОСТ 14254-96	IP20
Габаритные размеры, мм. не более	450x440x150
Масса, кг, не более	12
Средняя наработка на отказ, ч, не менее	10 000

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель измерителя методом офсетной не чати, на эксплуатационную документацию - типографским методом.

Комплектность

Комплект поставки в соответствии с таблицей 2.

Таблица 2

Обозначение	Наименование, тип	Количество
УШЯИ.464974.003	Измеритель параметров стереосигналов SSD-1	1
УШЯИ.687281.062	Нагрузка 5 кОм	1
У ШЯИ.687281.062-01	Нагрузка 20 Ом	1
SCZ-1	Шнур сетевой	1
Тг4.850.252	Кабель № 1	2
ОЮО.481.005 ТУ	Вставка плавкая ВП2Б-1В 1.0 А	2
УШЯИ.464974.003 РЭ	Руководство по эксплуатации	1
УШЯИ.464974.003МП (МРБ МП. 1720-2007)	Методика поверки	1
УШЯИ.305646.067-02	Упаковка	1
