Калибратор постоянного тока НК4-1

Номер в ГРСИ РФ: РБ 03 13 0062 07
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: Унитарное предприятие "Завод СВТ", г. Минск
Скачать
Описание типа РБ 03 13 0062 07 [2007-01-01]
rb-03-13-0062-07_2007-01-01.pdf
Скачать
Нет данных о поставщике

Калибраторы постоянного тока НК4-1 (далее - калибраторы) предназначены для воспроизведения постоянных напряжения и тока, сопротивления постоянному току, измерения постоянного напряжения.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 0062 07
Наименование Калибратор постоянного тока НК4-1
Год регистрации 2007
Номер сертификата 4417
Дата регистрации 2007-02-22
Срок действия -
Получатель сертификата ЧУП "Завод СВТ", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

ЧУП "Завод СВТ"

Адрес: 220005, г. Минск, пр.Независимости, 58, к.30

Контакты: 293-94-68 / 284-46-47 / kons-r@nm.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МП 161-96

Поверители

Скачать

Описание типа РБ 03 13 0062 07 [2007-01-01]
rb-03-13-0062-07_2007-01-01.pdf
Скачать

Описание типа

Назначение

Калибраторы постоянного тока НК4-1 (далее - калибраторы) предназначены для воспроизведения постоянных напряжения и тока, сопротивления постоянному току, измерения постоянного напряжения.

Калибраторы - рабочие эталоны 2-го разряда, применяемые для поверки измерителей малых токов, больших сопротивлений и нановольтметров при их изготовлении и эксплуатации, а также для измерения постоянных напряжений.

Описание

Принцип действия калибраторов определяется видом и значением выходной величины.

Для воспроизведения постоянного тока напряжение Uo, сформированное из постоянного напряжения от источника опорного напряжения, в зависимос ти от поддиапазона воспроизведения подается на последовательный резистивный делитель или на генератор линейно изменяющегося напряжения, а с него - на дифференциальную цепь.

Воспроизведение сопротивлений в зависимости от поддиапазона воспроизведения осуществляется по схеме двухполюсного управляемого магазина сопротивлений или способом имитации по трехполюсной схеме - создание на выходе калибраторов под воздействием испытательного напряжения такого же сопротивления, как при подключении реального сопротивления.

Воспроизведение напряжения осуществляется по схеме резистивного делителя при шунтировании выхода калибраторов резистором.

Калибраторы условно разделяется на цифровую и аналоговую части. Аналоговая часть гальванически изолирована от цифровой и от корпуса калибраторов. Обмен информацией между двумя частями обеспечивается устройством развязки. В аналоговой части осуществляется формирование опорного и линейно изменяющегося напряжения по принципу выделения постоянной составляющей импульсной последовательности фильтром низких частот.

Основой цифровой части составляет микропроцессорный контроллер, под управлением которого осуществляется взаимодействие всех составных частей калибраторов.

Калибраторы имеют канал общего пользования для работы в составе информаци^но-\А измерительных систем.                                                     J          \ U

г                                                                                                                                                                           гоеу/лас'стйсннн'л.реестр! з

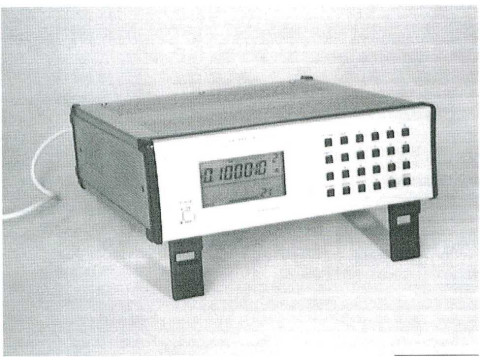

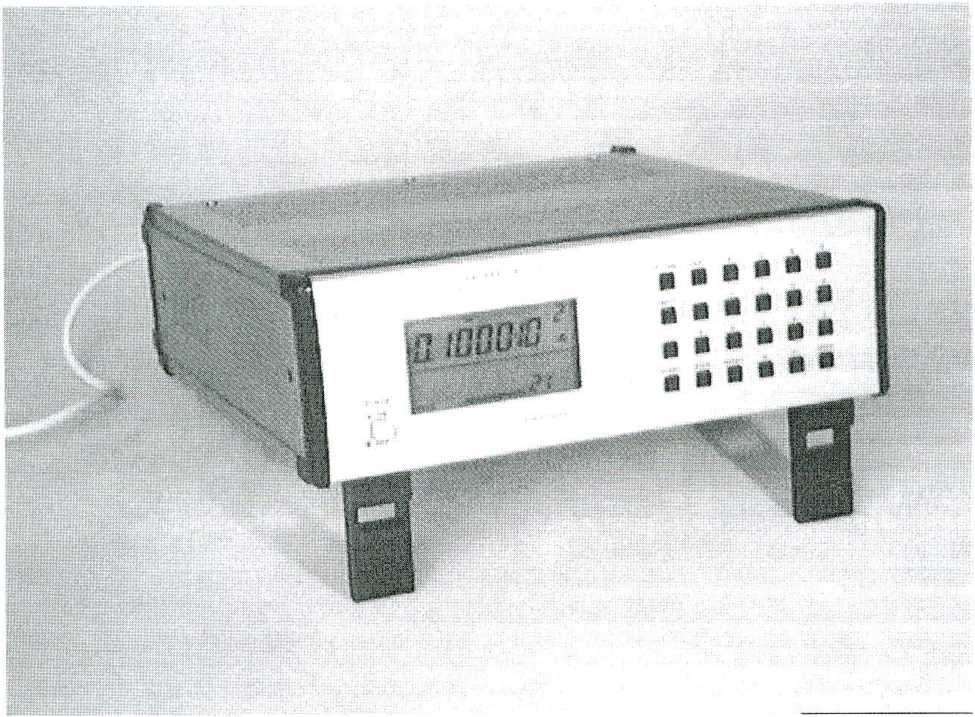

Общий вид калибраторов приведен на рисунке 1.

Рисунок 1 -- Общий вид калибраторов

Место нанесения на калибраторах оттиска поверительного клейма и поверительного клейма наклейки приведено в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Воспроизведение постоянного напряжения:

- диапазон воспроизведения

- поддиапазоны воспроизведения

- пределы допускаемой основной относительной погрешности воспроизведения на поддиапазоне:

1) 10'2, 10'3, КУ4, КГ5 в

2) 10"6 В

3) 10'7В

4) 10’8 В

Измерение постоянного напряжения:

- диапазон измерения

- поддиапазоны измерения

- пределы допускаемой основной относительной погрешности измерения

от 10’9 до 0,0000*10'2 В;

10‘2, 10'3, 10‘4, 10’5, 10‘6, КГ7, 1*10‘8В;

±1 %;

±1,5%;

±2,5 %; ±15%.

от 0,1 до 1000 В;

10, 100, 1000 В;

±[0,6 ± 0,3(Un/Un - 1)]%.

Воспроизведение постоянного тока:

от 10'17 до 0,9999-1 (У2 А;

10'2, 10'3, 10'4, 10'5, 10'6, 10'7, 10'8,10'9, 10"°, 10'", 10’12, О'13, 10'14, 10’15, 10'16 А;

- диапазон воспроизведения

- поддиапазоны воспроизведения

- пределы допускаемой основной относительной погрешности воспроизведения приведены в таблице 1.

Таблица 1

Поддиапазон воспроизведения,А

Пределы допускаемой основной относительной погрешности воспроизведения, %, в зависимости от дифференциатора

дифференциатор Д1

дифференциатор Д2

дифференциатор ДЗ

10'2, 10'3,10‘4

±[0,08 ± 0,025(1п/1в - 1)]

-

-

10'5, 10'6, Ю"

±[0,1 ±0,03(1п/1в- 1)]

-

-

10’8

±0,25

-

-

10'9, Ю'10, 10'"

±0,5

-

-

10'12, 10'13

±1

-

-

10'14

±10

±2,5

±1,5

10‘15

-

±20

±3

10’ '■ (0,6666-0,9999)

-

±50

±6

10'16 (0,3333 -0,3333)

-

-

±12

10'16 (0,1000-0,3333)

-

-

±25

Воспроизведение сопротивления:

от 2 до 1 • 101 5 Ом;

1-103, 1-Ю4, 1-Ю5, 1-106, 1 -IO7, 1-Ю8, 1-Ю9 Ом;

- диапазон воспроизведения

- поддиапазоны воспроизведения

- пределы допускаемой основной относительной погрешности воспроизведения в зависимости от измерительного напряжения и поддиапазона воспроизведения приведены в таблице 2.

Таблица 2

Поддиапазон воспроизведения, Ом

Пределы допускаемой основной относительной погрешности воспроизведения, %, в зависимости от дифференциатора и измерительного напряжения

дифференциатор Д1

дифференциатор Д2

ю4

±[0,05 ± 0,01 (Rh/Rb - 1)]

-

ю5

±0,05

-

106, ю7

±0,06

-

10s, ю9

±1

-

поддиапазон измерительного напряжения, В

10

100

1000

10

100

1000

Ю10

0,25

0,25

0,25

-

-

-

10", ю12

0,5

0,5

0,5

-

-

-

ю'3

1,0

0,5

0,5

-

-

-

ю'4

1,0

1,0

1,0

-

-

-

10"

2,5

1,5

1,5

-

-

-

ю16

10

2,5

1,5

3

-

-

ю'7

-

10

2,5

30

3

-

ю18

-

-

10

-

30

5

ю19

-

-

-

-

-

Дисгц 5 из 6

I И

Примечания

1 Uk - конечное значение установленного поддиапазона измерения напряжения. В.

2 Uh - значение измеряемой величины напряжения. В.

3 Un, In, Rn - конечное значение установленного поддиапазона воспроизведения напряжения, В; тока. А; сопротивления, Ом.

4 Ub, Ib. Rb - значение воспроизводимой величины напряжения, В; тока. А; сопротивления, Ом.

Питание от сети переменного тока:

- напряжением

(220 ± 22) В;

(50 ± 0,5) Гц.

50 В-А.

15 лет.

10 000 ч.

6 ч.

380x360x136 мм.

8 кг.

от плюс 10 °C до плюс 35 °C;

до 80 % при плюс 25 °C;

от 84 до 106,7 кПа.

- частотой

Потребляемая мощность, не более

Срок службы, не менее

Наработка на отказ, не менее

Время восстановления рабочего состояния, не более

Габаритные размеры, не более

Масса, не более

Рабочие условия эксплуатации:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра нанесён на переднюю панель калибраторов методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки калибраторов соответствует таблице 3. Таблица 3

Наименование, тип

Обозначение

Количество

Примечание

1 Калибратор постоянного тока НК4-1,

УШЯИ.411648.001

-

в составе:

- генератор линейно-нарастающего

УШЯИ.468773.001

1

напряжения

- дифференциатор 1

УШЯИ.468151.001

1

- дифференциатор 2

УШЯИ.468151.002

1

- дифференциатор 3

УШЯИ.468151.003

1

2 Комплект инструмента и принадлежностей

3 Запасные части:

УШЯИ.305648.001

1

Комплект

- вставка плавкая ВП2Б-1В 0.5 А 250 В

АГ0.481.304 ТУ

3

- розетка РПМ7-24Г-ПБ-В

4 Эксплуатационная документация:

ОЮО.365.043 ТУ

1

j

Техническое описание и инструкция по

УШЯИ.411648.001 ТО

1

эксплуатации. Часть 1

Техническое описание и инструкция по

УШЯИ.411648.001 ТО1

1

Входит методика

эксплуатации. Часть 2

Техническое описание и инструкция по эксплуатации. Часть 3. Альбом схем

УШЯИ.411648.001 ТО2

1

поверки

а

ff ffi Уд

Формуляр

УШЯИ.411648.001 ФО

1

5 Упаковка

УШЯИ.305642.001

1

It          " / 9

Лист 4 из 6

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.

УШЛИ.411648.001 ТУ “ Калибратор постоянного тока НК4-1. Технические условия”.

Заключение

Калибратоы постоянного тока НК4-1 соответствуют требованиям ГОС Т 22261-94 и УШЯИ.411648.001 ТУ.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии»,

220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 234-98-13.

Аттестат аккредитации № BY/ 112.02.1.0.0025.
