Осциллографы С1-164

Назначение

Осциллографы С1-164 предназначены для исследования периодических электрических сигналов путем измерения их амплитудных и временных параметров в полосе часто! от10 Гц до 150 МГц и визуального наблюдения в полосе частот от 10 Гц до 200 МГц, а также для измерения параметров двух- и трехполюсников при помощи вез роенного тестера компонентов.

Область применения: производство, эксплуатация, ремонт и наладка различной радиоэлектронной аппаратуры.

Описание

Осциллографы С1-164 - двухканальные с полосой пропускания 150 МГц.

Осциллографы состоят из следующих функциональных блоков:

- блока управления;

- модуля основного;

- платы объединительной;

- усилителя X;

- генератора знакового;

- усилителя выходного У;

- выпрямителя;

- преобразователя;

- фильтра сетевого;

- линии задержки.

Исследуемый сигнал подается на вход усилителя вертикального отклонения, где осуществляется нормирование и усиление сигнала до необходимой величины.

Усилитель выходной У усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ. В блоке развертки осуществляется синхронизация сигнала для получения неподвижною изображения сигнала на экране ЭЛТ.

Блок управления осуществляет выбор режимов работы осциллографа. Выпрямитель и преобразователь служат для получения ряда напряжений постоянного и переменного токов, которые необходимы для работы всех устройств осциллографа.

Линия задержки задерживает исследуемый сигнал на время, компеней^ж^^за-держку сигнала в схемах синхронизации, развертки и подсвета, что позволяет нШл&Дать фронты коротких импульсов.                                          // /           V'

Тестер компонентов служит для измерения параметров двух и тре^фолюсникой,

Осциллограф имеет блочно-функциональную конструкцию и состоит из базового блока, включающего в себя ЭЛТ. и вышеупомянутых функциональных узлов.

Базой конструкции осциллографа служит прямоугольное штампованное шасси. Снизу к шасси горизон тально крепится плата модуля основного, над ней - объединительная плата с устанавливаемой в нее платой генератора знакового. ЭЛТ расположена в левой части базового блока в электромагни тном экране, закрепленном на шасси. Справа от ЭЛТ расположена линия задержки. В задней части на шасси вертикально крепятся платы выпрямителя, преобразователя и фильтр сетевой. Плата блока управления крепится к передней панели. Межблочные соединения осуществляются с помощью кабелей и жгутов.

Осциллографы С1-164 являются переносными приборами.

Общий вид осциллографов приведен на рисунке 1.

Место нанесения на осциллографах оттиска повсрительного клейма и повери гельно-го клейма наклейки приведено в приложении А.

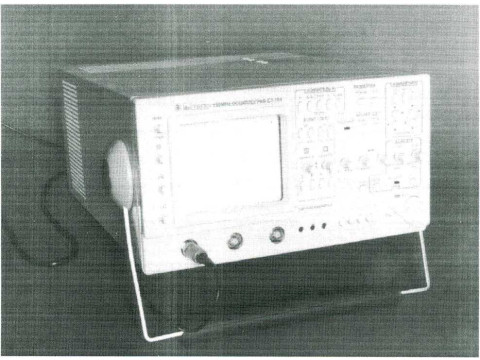

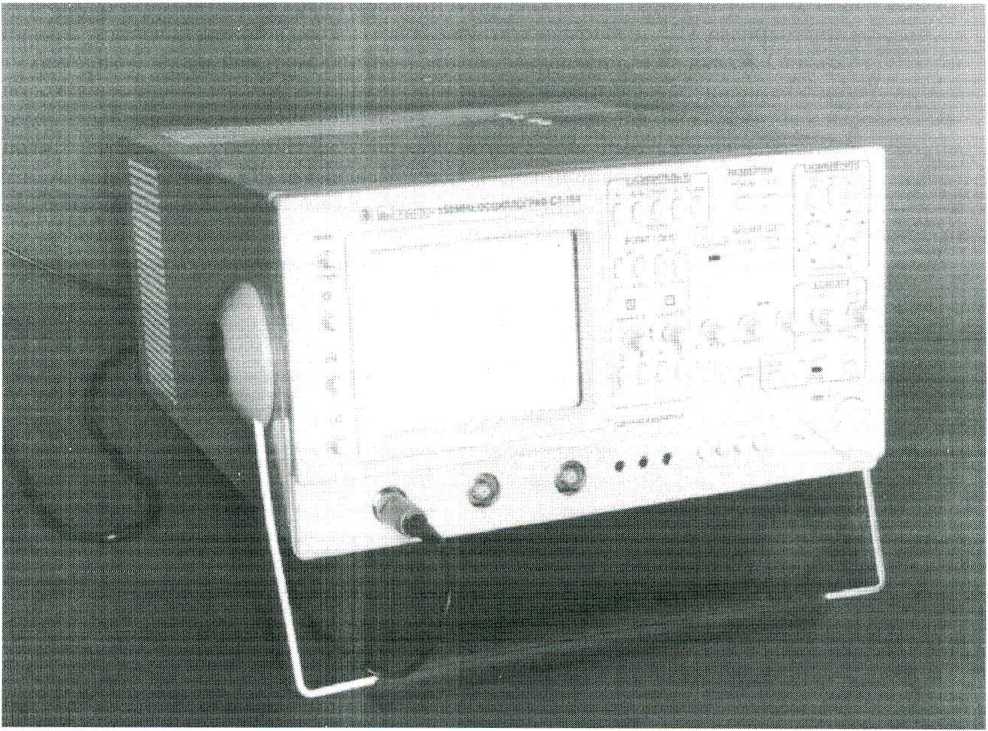

Рисунок 1 - Осциллограф С1-164. Общий вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая часть экрана ЭЛТ Количество каналов

Диапазон коэффициентов отклонения

Пределы допускаемой основной погрешности коэффициентов отклонения и цифрового измерения разности напряжений между курсорами

- в рабочих условиях применения для каждого влияющего фактора (температуры, влажности, напряжения питающей сети)

Диапазон коэффициентов развертки

Пределы допускаемой основной погрешности коэффициентов развертки и измерения временных интервалов между курсорами для коэффициентов развертки от 0.1 мкс/дел до 0.2 с/дел

- в рабочих условиях применения для каждого влияющего фактора (температуры, влажности, напряжения питающей сети)

I I ределы допускаемой основной погрешности измерения временных интервалов без курсоров и между курсорами для коэффициен тов развер тки 20 и 50 нс/дел без растяжки и с включенной растяжкой - в рабочих условиях применения для каждого влияющего фактора (температуры, влажности, напряжения питающей сети)

Параметры переходной характеристики, не более:

- время нарастания

- выброс

- время установления

- неравномерность

- неравномерность па участке установления Параметры входа внешней синхронизации - входное активное сопротивление

- входная емкость, нс более

Диапазон частот внутренней и внешней синхронизации:

Предельные уровни сигнала при внутренней синхронизации:

- в диапазоне частот от 10 Гц до 35 МГц: минимальный уровень, не более: максимальный уровень, не менее:

- в диапазоне частот от 35 до 150 МГц: минимальный уровень, не более: максимальный уровень, не менее:

Предельные уровни сигнала при внешней синхронизации:

- в диапазоне частот от 10 Гц до 150 МГц: минимальный уровень, не более: максимальный уровень, не менее:

1 [араметры калибратора:

- частота следования импульсов

80x100 мм

2

от 5 мВ/дел до 5 В/дел

±3 % (±4 % с делителем 1:10)

±4.5 % (±6 % с делителем 1:10) от 20 нс/дел до 0.2 с/дел

±3 % (±4 % с растяжкой)

±4,5 %(±6 % с растяжкой)

±6%

±9%

2.3 нс (2,5 нс с делителем 1:10)

9 % (10 % с делителем 1:10)

18 нс

3 %

9%

(1 ±0.1) МОм

25 пФ

от 10 Гц до 200 МГц

0.8 дел

8 дел

2 дел

8 дел

0.2 В

3 В

(1000 ± 10) Гц

- амплитуда

Диапазон наблюдения вольт-амперных характеристик (ВАХ) двух и трехполюсников. не менее

- по напряжению (ось X)

- но току (ось X)

Потребляемая мощность. не более

Масса, не более

Габаритные размеры, не более

Средняя наработка на отказ, не менее

Гамма-процентный ресурс при у =95%, нс менее

Среднее время восстановления, не более

Рабочие условия эксплуатации :

- температура окружающей среды

- относи тельная влажность воздуха

- напряжение питающей сети , В

(0,6 ±0,006) В

±12 В ±12 мА 90 В-А 8 кг 415x405x170 8000 10000 ч 3 ч

от плюс 5 до плюс 40 °C

90 % при 25 ° С

(220 ±22) В. частотой (50 ±1) Гц

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят па лицевую панель осциллографов методом шелкографии и на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

Состав комплекта поставки осциллографов соответствует таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

РУ ВИ.411161.009 ТУ «Осциллограф С1-164. Технические условия».

РОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

МП.МН 1191-2002 «Осциллограф С1-164. Методика поверки».

Заключение

Осциллографы С1 -164 соответствуют требованиям РУВИ.411161.009 ТУ.

ГОСТ 22261-94.

Межповерочный интервал - 12мес.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г.Минск, Старовиленский тракт, 93. тел.234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
