Осциллографы цифровые запоминающие С8-40

Назначение

Осциллографы цифровые запоминающие С8-40 (далее осциллографы) предназначены для исследования в одно- и двухканальном режимах периодических и однократных электрических сигналов в диапазоне частот от 0,6 Гц до 200 МГц с максимальной частотой дискретизации 200 Мв/с (двести мегавыборок в секунду).

Областью применения осциллографов являются настройка сложных радиотехнических систем, систем автоматики и вычислительной техники, а также научные исследования.

Описание

Осциллографы разработаны с применением в своем составе ПЭВМ типа IBM PC, и помимо основного модуля, обеспечивающего функции осциллографа, включают в себя следующие компоненты:

• блок управления режимами работы осциллографов;

• программное обеспечение осциллографов;

• материнская плата компьютера;

• видеокарта;

• модуль памяти;

• процессор;

• накопитель на жестком магнитном диске;

• накопитель на гибком магнитном диске;

• накопитель на компакт диске;

• компьютерный источник питания

• монитор;

• клавиатура;

• манипулятор “мышь”.

Основной модуль выполняет функцию аналого-цифрового преобразования сигналов на двух входах осциллографов в заданных амплитудном и частотном диапазонах. Цифровой код под управлением ПЭВМ далее передается в модуль памяти, где осуществляется его накопление и обработка. Программное обеспечение осциллографов обеспечивает визуализацию электрических сигналов на экране монитора, измерение амплитудных и временных параметров, математическую обработку результатов измерений, а также возможность сохранения измерительных данных на жестком или мягком магнитных дисках.

Осциллографы обеспечивают следующие дополнительные режимы работы:

- хранение в памяти сигналов, количество которых ограничивается только объемом свободной памяти управляющей ПЭВМ;

- хранение в памяти состояний панели и сигналов;

- обработка сигнала, записанного в памяти;

- режим усреднения периодических сигналов;

- сложение и вычитание сигналов по двум каналам;

- спектральный анализ сигналов;

- сравнение измеряемого сигнала с заданными верхними и нижними значениями амплитуды сигнала с включением режима регистрации при выходе за пределы заданных параметров.

Осциллографы работают в режиме ручного управления и дистанционного управления через интерфейс RS-232.

Программное обеспечение осциллографов работает в операционной системе Microsoft Windows.

Схема пломбирования осциллографов от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма и поверительного клейма-наклейки приведена в Приложении А.

Внешний вид осциллографов приведен на рисунке 1.

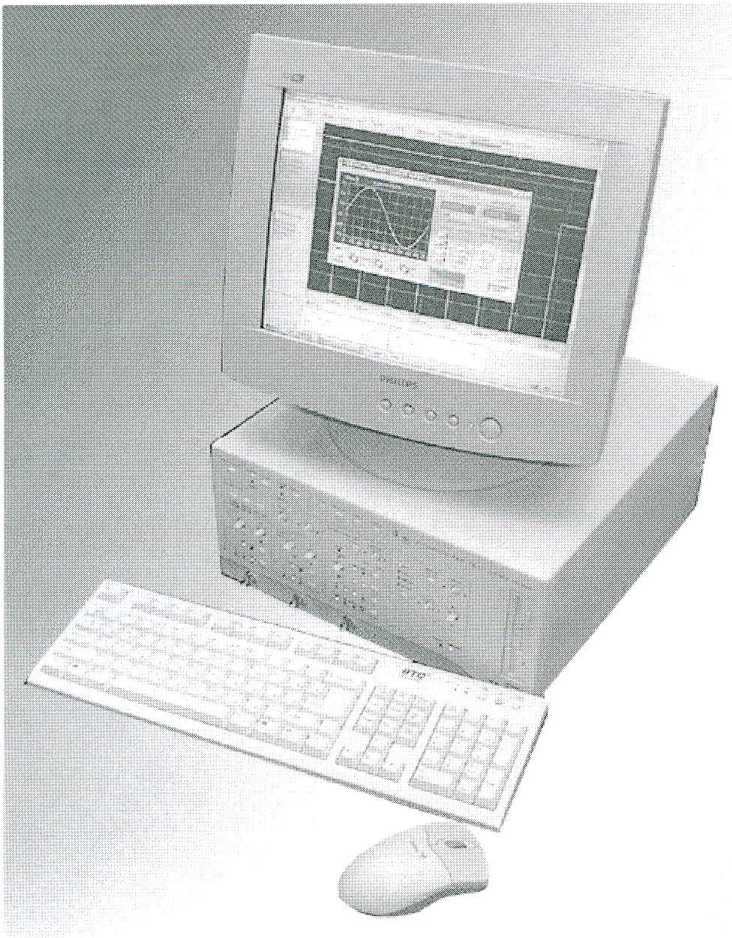

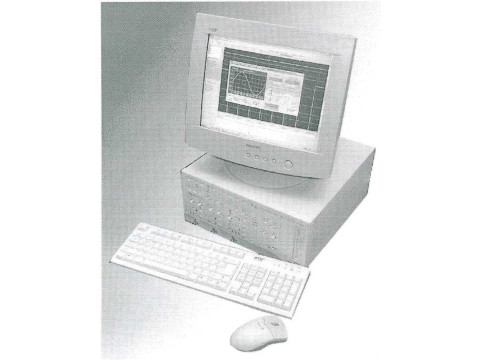

Рисунок 1-Осциллограф цифровой запоминающий С8-40. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число входных каналов

2

от 2 мВ/дел до 5 В/дел

±1 % (±2,5 % - с делите

лем 1:10)

±2 % (±3,5 % - с делите

лем 1:10)

400

250

Диапазон коэффициентов отклонения

Пределы допускаемой основной погрешности при измерении напряжения от конечного значения каждого диапазона измерения

в диапазоне рабочих температур

Допускаемое суммарное значение постоянного и переменного напряжения на входах каналов, В, не более:

-на открытом и закрытом входах

- на открытом и закрытом входах с делителем 1:10

Параметры переходной характеристики (ПХ) приведены в таблице

Диапазон коэффициентов развертки

от 10 нс/дел до 10 с/дел

8 = ± (0,001 +2*Т0/Тизм )* 100% где Тизм - измеренный временной интервал, с.

То- минимальный временной

дискрет, с.

8т = ± (То / Тизм + 10'4)* 100%, где Тизм - измеренное значение периода, с;

8f = ± (То / (1 Тизм)+10’4) 100%, где(изм - измеренное значение частоты, Гц.

100:1; 50:1; 20:1;10:1; 5:1;

Пределы допускаемой основной погрешности измерения временных интервалов при измерении временных интервалов между двумя метками, %, не более

Пределы допускаемой основной погрешности измерения периода и частоты при автоматическом измерении периода и частоты сигналов, %, не более

Коэффициенты изменения масштаба по горизонтали

2:1; 1:1; 1:2; 1:5; 1:10

Задержка изображения (предзапуск) в пределах до 100 % от максимального регистрируе

мого временного интервала с дискретностью одна сотая деления; задержка запуска развертки (послезапуск) в пределах до 100 % от максимального регистрируемого временного

интервала с дискретностью одна сотая деления.

Диапазон частот внутренней и внешней синхронизации гар- от 0,6 Гц до 200 МГц

моническим или импульсным сигналами

Автоматическая установка размеров изображения (автопоиск) постоянных, а также периодических сигналов с частотой от 50 Гц до 100 МГц и размахом от 100 мВ до 40 В по вертикали для обоих каналов и по горизонтали для активного канала в режиме внутренней синхронизации.

напряжение питания от сети переменного тока

(230±23) В, (50±1,0)Гц

150

250

408x362x165

Мощность, потребляемая от сети:

без монитора, В*А, не более

с монитором, В*А, не более

Габаритные размеры осциллографов, мм, не более

Масса осциллографов (без монитора), кг, не более диапазон рабочих температур ,°С средняя наработка на отказ, ч, не менее

10

от плюс 10 до плюс 35 10000

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на лицевую панель методом шелкогра-фии и на титульный лист " Руководства по эксплуатации " - типографским методом.

Комплектность

Осциллографы поставляются в следующем комплекте

Примечание - * типы монитора, клавиатуры, манипулятора «мышь», операционная система в соответствии с заказом на поставку

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100235722.130-2003 "Осциллограф цифровой запоминающий С8-40. Технические условия".

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".

МП. МН 1324-2003 ” Осциллограф цифровой запоминающий С8-40. Методика поверки".

Заключение

Осциллографы С8-40 соответствуют требованиям ТУ РБ 100235722.130-2003, ГОСТ 22261-94, ГОСТ 12.2.091-2002.

Межповерочный интервал - 12 мес.

Научно-исследовательский центр испытаний средств измерений и техники

БелГИМ.

г.Минск, Старовиленский тракт, 93, тел.234-98-13,

Аттестат аккредитации № BY 112.02.1.0.0025.
