Осциллографы цифровые запоминающие серии TDS3000

Назначение

Осциллографы цифровые запоминающие серии TDS3000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных параметров электрических сигналов и измерения временных интервалов электрических сигналов длительностью более 1 мс.

Основными областями применения осциллографов являются электрорадиоизмерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Описание

Осциллографы цифровые запоминающие серии TDS3000 имеют следующие исполнения TDS30I2B, TDS3014B, TDS3032B, TDS3034B, TDS3052B, TDS3054B

Осциллографы выполнены в виде моноблока и является многофункциональным средством измерений электрических параметров сигналов.

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала с результатами измерений на экране осциллографа. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа, задает режимы функционирования, выводит на экран изображение сигнала и результаты измерений. Установки режимов работы осциллографов хранятся в энергонезависимом запоминающем устройстве. Запуск рабочих программ осуществляется со встроенного накопителя на гибком диске. Вывод результатов измерений осуществляется через последовательный RS232 или параллельный Centronics интерфейсы на внешний принтер или компьютер.

Выход в капал общего пользования производится по интерфейсу GRJB/IEEE-488*sk

Место нанесения знака поверки приведено в приложении к описанию типа. .{-Л-

Внешний вид осциллографов представлен на рисунке 1.                 Il ( Qp

II Ih**'ЮЖ’*’•*“*•*            '

ЛксН-ЛиСтот 4

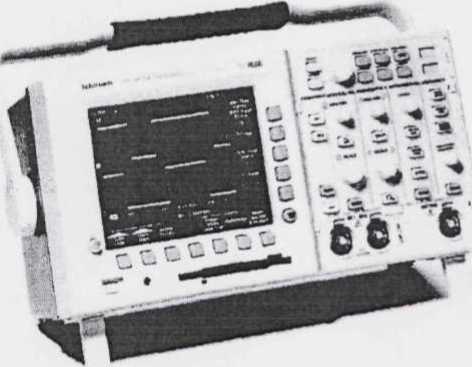

Рисунок 1 Внешний вид осциллографов цифровых запоминающих серии TDS3000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов для входного сигнала, максимальная частота дискретизации, полоса пропускания и диапазон коэффициента развертки в соответствии представлены в таблице 1. Таблица 1

Пределы допускаемой относительной погрешности измерения временных интервалов не более ± 0.0002 % для временных интервалов более Емс.

Диапазон коэффициента отклонения от 1 мВ/дел до 10 В/дел для входного сопротивления 1 МОм и от 1 мВ/дел до 1 В/дел для входного сопротивления 50 Ом.

Пределы допускаемой абсолютной погрешности измерения напряжения:

в режиме "ВЫБОРКА"           ± [2-10'2 ПИ)М + 0,15 дел. + 1,2 мВ];

в режиме "УСРЕДНЕНИЯ"       ± [2102 UHJM + 0,05 дел.].

Входное сопротивление (переключаемое) 50 Ом/1 МОм.

Предел допустимой задержки между каналами 100 пс.

Длина выборки сигнала 500. 10000 отсчетов.

Минимальный уровень синхронизации от любого канала осциллографа не более 0,35 деления в диапазоне частот от 0 до 50 МГц и не более 1 деления на частоте 500 МГц.

Минимальный уровень внешнего сигнала синхронизации в зависимости от частоты соот

ветствует таблице 2 Таблица 2.

Питание от сети переменного тока: напряжение (230±23) В. частота (50±1)

1Тотребляемая мощность, не более 75 ВА.

Габаритные размеры, не более:

длина- 149 мм;

ширина-375 мм:

высота-176 мм.

Масса, не более 2,3 кг.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки в соответствии с документацией фирмы "Tektronix China Ltd." (КНР) и включает:

Осциллограф цифровой запоминающий TDS3012B (TDS3014B. TDS3032B,

TDS3054B. TDS3034B. TDS3052B)                                        -1 шт.

(в соответствии с заказом)

Шнур питания                                                        -1шт.

Пробник РЗО1О ЮХ для TDS3014B. TDS3012B                             -2 шт.

Пробник Р6139А10Х для TDS3054B, TDS3052B. TDS3034B. TDS3032B       -2 шт.

Руководство по эксплуатации                                                 -1 экз.

МРБ МП. 1861-2008 "Осциллографы цифровые запоминающие серии

TDS3000. Методика поверки"                                               -1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Tektronix China Ltd." (КНР).

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 22737-89 "Осциллографы электронно-лучевые. Номенклатура параметров и общие тех н и чески е требован и я".

С ГБ 8028-2006 "Осциллографы цифровые. Методика поверки".

МРБ МП. 1861-2008 "Осциллографы цифровые запоминающие серии TDS3000. Методика поверки".

Заключение

Осциллографы цифровые запоминающие серии TDS3000 соответствуют документации фирмы "Tektronix China Ltd." (КНР), ГОСТ 12997-84.

Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ

г.Минск, Старовиленский тракт. 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
