Осциллографы цифровые С8-47

Назначение

Осциллографы цифровые С8-47 (далее - осциллографы), предназначены для исследования и измерения параметров периодических сигналов в полосе частот от 0 до 150 МГц и однократных сигналов в полосе частот до 10 МГц. Осциллографы обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 10 с, автоматическую установку размеров изображения, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной жидкокристаллический экран (ЖКЭ).

Область применения осциллографов: ремонт, наладка, техническое обслуживание различных электронных приборов и узлов автоматики, вычислительной техники и связи, разработка сложной электронной техники, научные исследования.

Описание

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа, задает режимы функционирования, выводит на экран изображение сигнала и результаты измерений.

Осциллографы содержат следующие составные части:

- блок усиления и синхронизации;

- модуль цифровой;

- блок клавиатуры;

- блок управления;

- ЖКЭ с инвертором;

- блок питания.

Базовой деталью конструкции является шасси, выполненное из листовой стали толщиной 1 мм с отгибками по бокам. Спереди и сзади к шасси крепятся передние и задние панели (несущие и фальш-панели).

На передней панели крепятся блок клавиатуры, блок управления, ЖКЭ с инвертором.

Управление осциллографами осуществляется при помощи кнопочных пер§кдацатс-лей и ручек управления. На переднюю панель также выходят входные и выхои>фё блока усиления и синхронизации, устанавливаемого снизу шасси.           [/'/       \ А

Сверху шасси устанавливается модуль цифровой.

На задней панели крепятся блок питания, сетевые вилки и разъемы калибратора «1», «2»; « •    » », «RS-232».

Между собой блоки коммутируются жгутами.

Шасси крепится к боковым стенкам корпуса.

Верхняя и нижняя крышки корпуса крепятся дополнительно к кронштейнам, установленным на боковых стенках шасси.

Внешний вид осциллографов представлен на рисунке 1.

Блок усиления и синхронизации содержит два канала для формирования и усиления входного сигнала с полосой до 150 МГц; устройство синхронизации по обоим каналам и внешнему сигналу; калибратор каналов; ЦАПы для смещения сигналов по каждому из каналов, установки уровней синхронизации по каждому из каналов и внешней синхронизации, балансировки сигналов и автоматической калибровки каналов.

Модуль цифровой содержит основной процессорный блок, осуществляющий управление ЖКЭ, обработку сигнала, связь осциллографа с внешним интерфейсом, управление АЦП.

АЦП осуществляет преобразование аналогового сигнала в цифровую форму с частотой дискретизации до 250 МГц и запоминает его в памяти.

Блок клавиатуры предназначен для управления осциллографами с передней панели.

Блок управления служит для обработки кодов, поступающих с блока клавиатуры, управления аналоговым блоком управления и синхронизации и передачи результатов обработки основному процессорному блоку.

В качестве устройства отображения используется ТФТ ЖКЭ с разрешением 640x480 точек.

Блок питания ADD55A обеспечивает формирование стабилизированного напряжения +12 В. Имеет встроенное зарядное устройство для аккумулятора +13,7 В.

Для питания каждого узла осциллографов используются DC-DC-преобразователи на необходимое напряжение.

Место нанесения знака поверки в виде клейма-наклейки приведена в приложении (приложение А, рисунок 2).

Места нанесения оттиска знака поверки и оттиска клейма ОТК указано в приложении А, рисунок 2 (вид осциллографов сбоку).

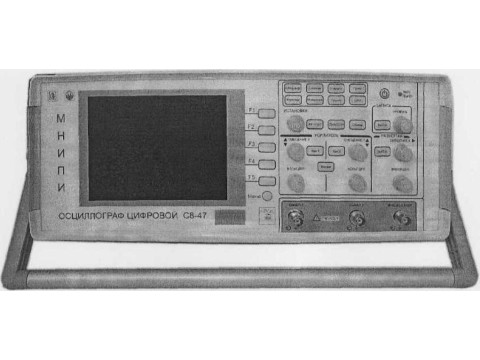

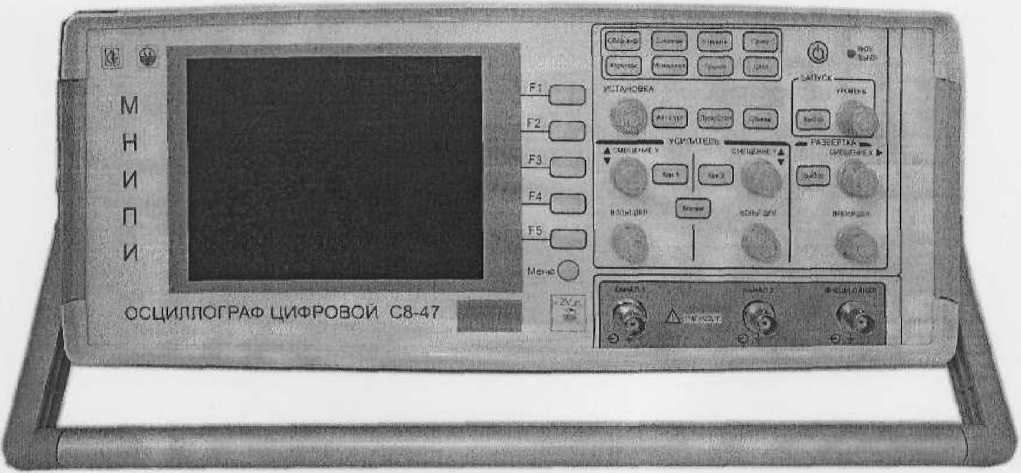

Рисунок 1 - Внешний вид осциллографов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры рабочей части ЖКЭ:

- по горизонтали                                      90 мм (10 дел);

- по вертикали                                        72 мм (8 дел).

Примечание - В скобках указаны размеры жидкокристаллического экрана (ЖКЭ) в делениях шкалы.

Количество каналов                                 2 шт.

Коэффициенты отклонения осциллографа по каналам 1 и 2 устанавливаются 10 калиброванными ступенями в диапазоне от 0,002 до 5 В/дел соответственно ряду чисел 1; 2; 5.

Полоса пропускания тракта вертикального отклонения от 0 до 150 МГц.

Типовое время нарастания переходной характеристики (ПХ) 3 нс.

Коэффициенты развертки осциллографа устанавливаться в диапазоне от 1 нс/дел до 10 с/дел соответственно ряду чисел 1; 2,5; 5.

Осциллограф обеспечивает следующие виды цифровых измерений по одному из каналов:

- измерение напряжения между двумя курсорами;

- измерение временных интервалов между двумя курсорами

- автоматический режим измерений.

Пределы допускаемой основной погрешности измерения напряжений между курсорами и автоматического измерения Vamp, Vp.p би, в процентах, равны значению, определяемому по формуле

6и = ±( 2,0 +                                         (1)

где Un- конечное значение установленного диапазона, В, равное 8 дел;

U - значение измеряемого напряжения, В.

Пределы допускаемой основной погрешности измерения напряжений между курсорами и автоматического измерения VamP( Vp.p с делителем 1:10 Зуд при значении измеряемого напряжения не менее 25 % установленного диапазона, в процентах, равны значению, определяемому по формуле

SUt = ±( 3 + ^-)                                    (2)

Пределы допускаемой погрешности измерения напряжений между курсорами в рабочем диапазоне температур Зир, в процентах, равны значению, определяемому по формуле

3Up = ±(1,5 • 8и)                                           (3)

Пределы допускаемой основной погрешности измерения временных интервалов между курсорами, а также автоматических измерений частоты, периода, длительности импульса и паузы 8т, в процентах, при коэффициентах развертки от 1 мкс/дел до 10 с/дел равны значению, определяемому по формуле

Тп

8Т = ± (0,5 + — ),                                  (4)

где Тп = Ю Кразв - длительность развертки, с;

Т          - длительность измеряемого интервала, с;

Кразв       • коэффициент развертки, с/дел.

Пределы допускаемой основной погрешности измерения временных интервалов между курсорами, а также автоматических измерений частоты, периода, длительности импульса и паузы 8т, в процентах, при коэффициентах развертки от 1 до 500 нс/дел равны значению, определяемому по формуле

Пределы допускаемой погрешности измерения временных интервалов между курсорами в рабочем диапазоне температур &гР, в процентах, равны значению, определяемому по формуле

8Г„ = ±(1,5 • 8Т}                                          (6)

Масса осциллографа, не более                          5,0 кг.

Потребляемая мощность, не более                    60 ВА.

Диапазон рабочих температур                         от 5 до 40 °C.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1 Осциллографы цифровые С8-47

1 Комплект ЗИП эксплуатационный

2 Руководство по эксплуатации

4 Методика поверки МРБ МП. 1937 -2009

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

СТБ 8028-2006 Система обеспечения единства измерений РБ. Осциллографы цифровые. Методика поверки;

ТУ BY 100039847.095-2009 Технические условия.

Методика поверки МРБ МП. 1937 -2009

Заключение

Осциллографы цифровые С8-47 соответствуют ГОСТ 22261-94, СТБ 8028-2006, ТУ BY 100039847.095-2009

Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
