Осциллографы С1-175

Назначение

Осциллографы С1-175 (далее осциллографы) предназначены для визуального наблюдения электрических сигналов в полосе частот от 10 Гц до 30 МГц и измерения электрических сигналов в реальном масштабе времени в диапазоне напряжений от 4 мВ до 40 В и длительностей от 40 нс до 1 с в полосе частот от 10 Гц до 25 МГц.

Осциллографы, кроме того, предназначены для наблюдения параметров двух- и трех-полюсников при помощи встроенного тестера компонентов.

Область применения: производство, эксплуатация, ремонт и наладка различной радиоэлектронной аппаратуры.

Описание

Осциллограф имеет блочную конструкцию и состоит из: - модуль основной;

- ЖКИ;

- устройства управления;

- блока питания;

- внутреннего генератора;

- тестера компонентов;

- аттенюатор канала А;

- аттенюатор канала Б;

- аналогово-цифровой преобразователь 1;

- аналогово-цифровой преобразователь 2;

- блок синхронизации;

- устройство преобразования;

- устройство управления яркостью;

- устройство формирования изображения;

- блок управления развертками.

Принцип действия.

Исследуемые сигналы подаются на входы аттенюаторов, в которых формируются сигналы синхронизации, поступающие на схему синхронизации, а также сигналы, поступающие на входы двух АЦП. АЦП преобразовывают аналоговые сигналы в цифровой код, который обрабатывается в устройстве преобразования. Блок синхронизации формирует импульсы запуска для устройства преобразования.

Модуль ЖКИ служит для отображения сигнала в видимое изображение.

Блок питания предназначен для получения ряда напряжений, которые необходимы для работы всех устройств осциллографа.

Тестер компонентов позволяет наблюдать вольт - амперные характеристики (ВАХ) двух- и трехполюсников.

Устройство управления осуществляет выбор режимов работы осциллографа. Внутренний генератор предназначен для формирования прямоугольных импульсов и для проверки работоспособности осциллографа.

Общий вид осциллографов приведен на рисунке 1.

Место нанесения на осциллографы знака поверки в виде клейма-наклейкии и оттиска знака поверки приведено в приложении А.

a

a

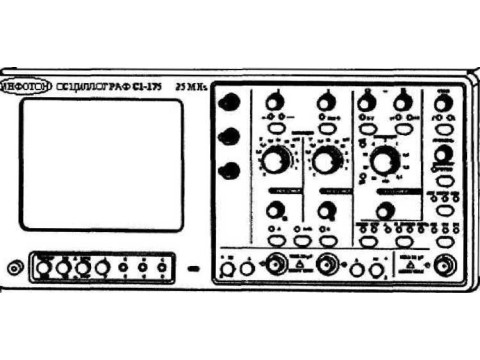

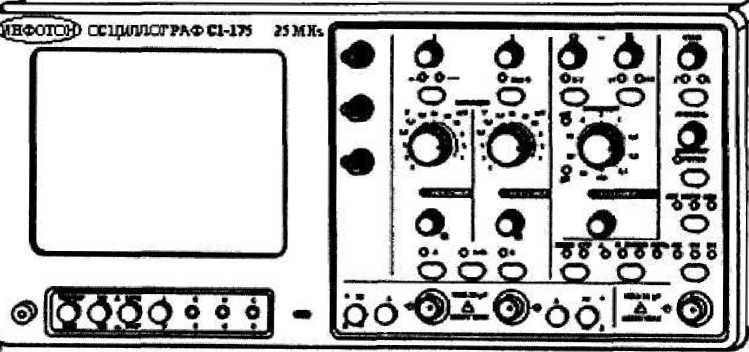

Рисунок 1 - Осциллограф Cl-175. Внешний вид

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число каналов вертикального отклонения

2(А и В)

Рабочая часть экрана ЭЛТ, мм

Диапазон коэффициентов отклонения

Пределы допускаемой основной относительной погрешности коэффициентов отклонения, % - для коэффициентов отклонения 1 мВ/дел и 2 мВ/дел Пределы допускаемой относительной погрешности коэффициентов отклонения в рабочих условиях применения для каждого влияющего фактора (температуры, напряжения питающей сети), % - для коэффициентов отклонения 1 мВ/дел и 2 мВ/дел

Параметры переходной характеристики, не более:

- время нарастания, нс

- время установления, нс

- выброс, %

- неравномерность, %

- неравномерность на участке установления, %

Диапазон коэффициентов развертки

Пределы допускаемой основной относительной погрешности коэффициентов развертки, %

Пределы допускаемой относительной погрешности коэффициентов развертки в рабочих условиях применения для каждого влияющего фактора (температуры, напряжения питающей сети), %

Пределы допускаемой основной относительной погрешности измерения временных интервалов для коэффициента развертки 0,1 мкс/дел с растяжкой, %

Пределы допускаемой относительной погрешности измерения временных интервалов для коэффициента развертки 0,1 мкс/дел с растяжкой в рабочих условиях применения для каждого влияющего фак-тора(температуры, напряжения питающей сети), %

Параметры входов каналов вертикального отклонения(А и Б):

- входное активное сопротивление, МОм

- входная емкость, пФ, не более

Диапазон наблюдаемых вольт-амперных характеристик (ВАХ) двух и трехполюсников, не менее:

- по напряжению (ось X), В - по току (ось У), мА

Диапазон частот внутренней и внешней синхронизации Коэффициенты отклонения в режиме "X-Y"

Пределы допускаемой основной относительной погрешности коэффициентов отклонения в режиме "X-Y", %

Полоса пропускания в режиме "X-Y"

Масса осциллографа, кг, не более

Габаритные размеры, мм, не более

Потребляемая мощность, В А, не более

Средняя наработка на отказ, ч, не менее

80x100

от 1 мВ/дел до 5 В/дел

±4,0

±5,0

±6,0

±7,5

14

75

9(15 - для 5 В/дел)

3

9 (15 - для 5 В/дел) от 0,1 мкс/дел до 100 мс /дел

±4,0 без растяжки и ±6,0 с растяжкой

±6,0 без растяжки и ±9,0 с растяжкой

±6,0

±7,5

1±0,03

30

±12

±12

от 10 Гц до 30 МГц от 1 мВ/дел до 5 В/дел

Рабочие условия эксплуатации осциллографа:

от 5 до 40;

до 80 при 25 °C; 70-106,7;

230±23;

50±1.

5

65

- температура окружающей среды, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа

- напряжение питающей сети, В

- частота питающей сети, Гц

Масса осциллографа, кг, не более

Потребляемая мощность, В А, не более

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель осциллографов и на титульный лист «Руководства по эксплуатации».

Комплектность

Осциллографы поставляются в следующем комплекте

г                cpfvTnl

Лицшито!/

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 190737825.002-2011 «Осциллограф С1-175. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

МРБ МП.2133-2011 «Осциллограф С1-175. Методика поверки»

Заключение

Осциллографы С1-175 соответствуют требованиям ТУ BY 190737825.002-2011, ГОСТ 22261-94, ГОСТ 12.2.091-2002.

Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
