Осциллографы С1-174

Назначение

Осциллографы С1-174 предназначены для исследования в двух каналах периодических электрических сигналов путем визуального наблюдения в полосе частот от 10 Гц до 70 МГц и измерения параметров электрических сигналов в реальном масштабе времени, а также с помощью маркеров (курсоров) в диапазоне измеряемых напряжений от 20 мВ до 40 В (размах) и длительностей от 20 нс до 2 с в полосе частот от 10 Гц до 50 МГц.

Область применения: ремонт, наладка, эксплуатация различных электронных приборов и узлов автоматики, вычислительной техники и связи, а так же применения в научно-исследовательской работе.

Описание

Осциллограф имеет блочно-функциональную конструкцию и состоит из базового блока, включающего в себя ЭЛТ, и следующих функциональных блоков:

- блок управления 1;

- блок управления 2;

- модуль основной;

- линия задержки;

- устройство усилительное;

- преобразователь.

Базой конструкции осциллографов служит прямоугольное шасси. Снизу к шасси горизонтально крепится плата модуля основного. ЭЛТ расположена в левой части базового блока в электромагнитном экране, справа от ЭЛТ расположена линия задержки. В задней части на шасси вертикально крепится плата преобразователя. Платы блоков управления крепятся к передней панели. Межблочные соединения осуществляются с помощью кабелей и жгутов.

Принцип действия осциллографа.

Исследуемый сигнал подается на вход усилителя вертикального отклонения, где осуществляется нормирование и усиление сигнала до необходимой величины. В блоке развертки осуществляется синхронизация сигнала. Оба блока входят в состав модуля основного.

Устройство усилительное усиливает выходной сигнал до величины, удр^Ц^яця исследования сигнала на экране ЭЛТ, а так же вырабатывает напряжения дторНбвмдЯ^ ного его функционирования.                                           II [ ' vP \

Блоки управления осуществляют выбор режимов работы осциллографов.

Преобразователь служит для получения ряда напряжений постоянного и переменного токов, которые необходимы для работы всех устройств осциллографов.

Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, разверстки и подсвета, что позволяет наблюдать фронты коротких импульсов.

Место с указанием нанесения знака поверки приведено в приложении А (рисунок А.1). Места с указанием нанесения оттиска знака поверки указано в приложении А (рисунок А.1).

Внешний вид осциллографов приведен на рисунке 1.

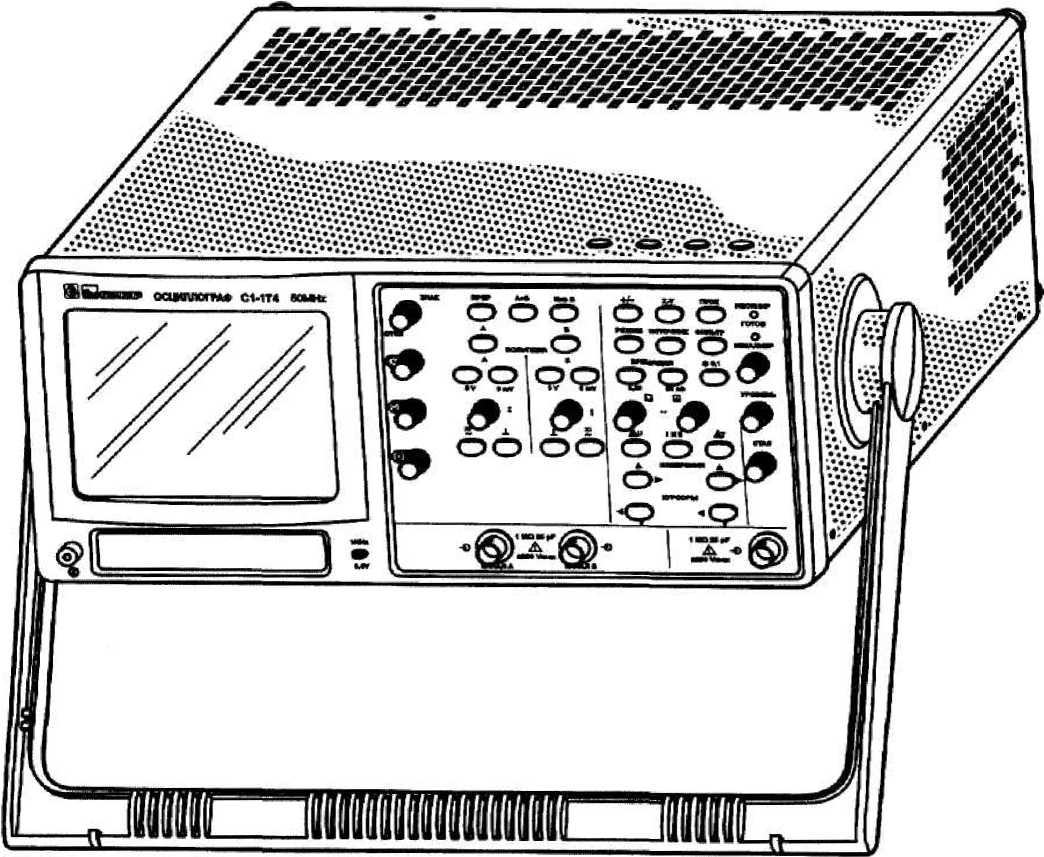

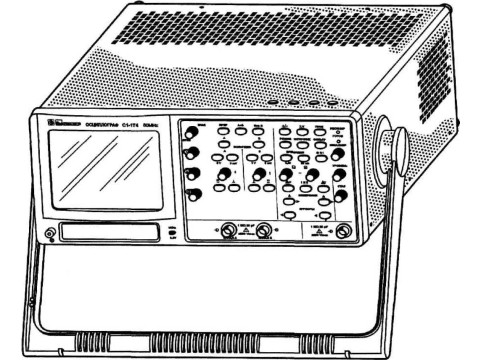

Рисунок 1-Осциллограф С1-174. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число каналов вертикального отклонения

Рабочая часть экрана ЭЛТ, мм

Диапазон коэффициентов отклонения каналов

Параметры входов каналов вертикального отклонения:

- входное активное сопротивление, МОм

- входная емкость, пФ, не более

Допускаемое суммарное значение постоянного и переменного напряжений на закрытых входах каждого канала вертикального отклонения, В, не более

Максимальное входное напряжение при открытом входе, В, не более

Пределы допускаемой основной относительной погрешности коэффициентов отклонения и цифрового измерения разности напряжений между маркерами, %

Пределы допускаемых погрешностей в рабочих условиях применения, % Параметры переходной характеристики, не более:

- время нарастания, нс

- время установления, нс

- выброс, %

- неравномерность, %

- неравномерность на участке установления, %

Диапазон коэффициентов развертки

Пределы допускаемой основной относительной погрешности коэффициентов развертки и измерения временных интервалов между курсорами, %, не более

Пределы допускаемой основной относительной погрешности коэффициентов развертки и измерения временных интервалов между курсорами в рабочих условиях эксплуатации, %, не более

Пределы допускаемой основной относительной погрешности измерения временных интервалов (без курсоров и между курсорами) для коэффициента развертки 50 нс/дел без растяжки и с растяжкой, %

Пределы допускаемой относительной погрешности измерения временных интервалов (без курсоров и между курсорами) для коэффициента развертки 50 нс/дел без растяжки и с растяжкой в рабочих условиях применения, %

Параметры входа внешней синхронизации:

- входное активное сопротивление, МОм

- входная емкость, пФ, не более

Диапазон частот внутренней и внешней синхронизации

Параметры калибратора:

- частота следования импульсов, Гц

- амплитуда, В

Мощность, потребляемая от сети, В А, не более

Габаритные размеры осциллографов, мм, не более

Масса осциллографов, кг, не более

Рабочие условия эксплуатации осциллографа:

- температура окружающей среды, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа

- напряжение питающей сети, В

- частота питающей сети, Гц

Средняя наработка на отказ, ч, не менее

2 (А и Б) 80x100

от 5 мВ/дел до 5 В/дел

1±0,03

25

250

100

±3

±4,5

7

35

9

3

9 от 50 нс/дел до 0,2 с/дел

±3(±4 % с растяжкой)

±4,5(±6 % с растяжкой)

±6

±9

1±0,03

25

от 10 Гц до 70 МГц

1000± 10

0,6 ± 0,006

75

350x150x430

9

от 5 до плюс 40;

до 80 при 25 °C;

70-106,7;

230±23;

50±1.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель методом шелкографии и на титульный лист " Руководства по эксплуатации " - типографским методом.

Комплектность

Комплектность поставки осциллографа соответствует таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100363840.065-2009 "Осциллограф С1-174. Технические условия".

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".

МРБ МП. 1951 - 2009 " Осциллограф С1-174. Методика поверки".

Заключение

Осциллографы С1-174 соответствуют требованиям ТУ BY 100363840.065-2009 , ГОСТ 22261-94, ГОСТ 12.2.091-2002.

Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

г.Минск, Старовиленский тракт, 93,

тел.334-98-13, аттестат аккредитации № BY /112 02.1.0.0025
