Осциллографы цифровые запоминающие серии DPO (модификация MSO)

Назначение

Осциллографы цифровые запоминающие серии DPO, модификация MSO (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Основными областями применения осциллографов являются электрорадиоизмерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Описание

Осциллографы цифровые запоминающие серии DPO имеют следующие исполнения DPO4032, DPO4034, DPO4054, DPO4104; модификация MSO - MSO4032, MSO4034. MSO4054. MSO4104.

Осциллографы выполнены в виде моноблока и являются многофункциональным средством измерений электрических параметров сигналов.

Принцип действия осциллографа основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа, задает режимы функционирования, выводит на экран изображение сигнала и результаты измерений. Порты USB и CompactFlash, расположенные на передней панели, позволяют сохранять осциллограммы и настройки осциллографа на устройствах хранения данных (съемные запоминающие устройства USB и плату памяти (CompactFlash). Два порта USB. расположенные на задней панели, предназначены для подключения периферийных устройств (компьютера, принтера). Порт высокого быстродействия USB 2.0. расположенный на задней панели, позволяет управлять осциллографом через интерфейс USBTMC или GRIB с ТЕК-USB-488.

Место нанесения знака поверки приведено в приложении к описанию типа, ffy -г \ \

Внешний вид осциллографов представлен на рисунке 1.                   // 'и

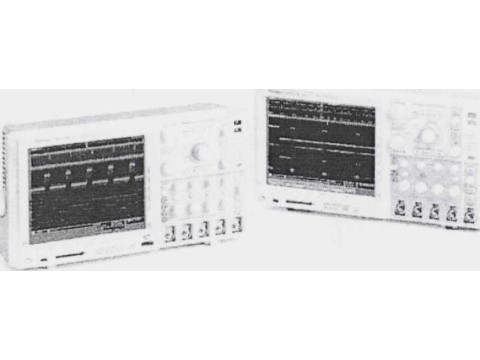

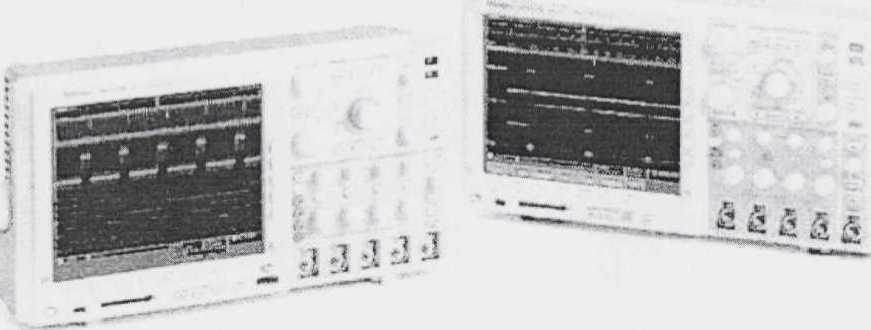

Рисунок 1 - Внешний вид осциллографов цифровых запоминающих серии DPO (модификация MSO)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов для входного сигнала, максимальная частота дискретизации, полоса пропускания и диапазон коэффициента развертки для осциллографов серии DPO представлены в таблице 1.

Таблица 1

Количество делений по горизонтали                                         10.

Входное сопротивление перес граиваемое                                 1 МОм/50 Ом.

Диапазон коэффициента отклонения:

для =1 МОм                             от 1 мВ/дел до 10 В/дел.

дляИвх=50Ом                                от 1 мВ/дел до 1 В/дел.

Количество делений по вертикали                                           10.

Пределы допускаемой абсолютной погрешности измерения напряжения:

±[1,5-10'2 июм +0,05 дел.]

Пределы допускаемой абсолютной погрешности измерения временных интервалов:

± [1 / Рд + 5х 1 оЛсТ,™ + 0.4х 1 О'9].

где Е( - частота дискретизации. Т,)1М - измеряемый временной интервал, с.

Минимальный уровень синхронизации от любого канала осциллографа не более 0.4 деления в диапазоне частот от 0 до 50 МГц и не более 1 деления при номинальной полосе пропускания.

Минимальный уровень внешнего сигнала синхронизации в диапазоне частот:

от 0 до 50 МГц от 50 до 250 МГц

200 мВ

500 мВ.

Питание от сети переменного тока: напряжение (23О±23) В. частота (50± 1) Гц.

Ли&г

11отребляемая мощность, не более 250 ВЛ. Габаритные размеры, не более: длина - 137 мм;

ширина- 439 мм;

высота - 229 мм.

Масса, не более 5.0 кг.

Количество каналов для входного сигнала, максимальная частота дискретизации, полоса пропускания и диапазон коэффициента развертки расчетное время нарастания Г1Х для осциллографов модификации MSO представлены в таблице 2.

5.0x109 10.

1 МОм/50 Ом.

от 1 мВ/дел до 10 В/дел.

от 1 мВ/дел до 1 В/дел.

Таблица 2

Максимальная частота дискретизации (F,,). отсчет/с Количество делений по горизонтали

Входное сопротивление перестраиваемое Диапазон коэффициента отклонения:

для Rax = 1 МОм

для Rax 50 Ом Количество делений по вертикали - 8.

11ределы допускаемой абсолютной погрешности измерения напряжения: ± [1,510’2 UH3M + 0.05 дел.]

11ределы допускаемой абсолютной погрешности измерения временных интервалов, с ± [1/ Fa + 5х 1 oScT,™ + 0.4х 1 О’9].

где Тизм - измеряемый временной интервал, с.

Минимальный уровень синхронизации от любого канала осциллографа не более 0.4 деления в диапазоне частот от 0 до 50 МГц и не более 1 деления при номинальной полосе пропускания.

Минимальный уровень внешнего сигнала синхронизации в диапазоне частот:

от 0 до 50 МГц                                             200 мВ

от 50 до 250 МГц                                             500 мВ.

Количество цифровых каналов                                             16.

I (итание от сети переменного тока: напряжение (230 ± 23) В. частота (50 ± 1) Гц.

11огребляемая мощность, не более 250 ВЛ.

1 абаритные размеры, не более:

длина - 137 мм;

ширина- 439 мм;

высота - 229 мм.

Масса, не более 5.0 кг.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки в соответствии с документацией фирмы Tektronix China Ltd." (КНР) и включает.

Осциллограф цифровой запоминающий DPO4032 (DPO4034. DPO4054, DPO4104) -1 шт. (в соответствии с заказом)

Шнур питания                                                              - 1 шт.

Передняя крышка                                                           -1 шт.

Сумка для принадлежностей                                                  - 1 шт.

Пробник Р6139 500 МГц. 1 ОХ на каждый канал  для   DPO4032               - 2 шт.

для DPO4034. DPO4054, DPO4104               - 4 шт.

Плата памяти CompactFlash 32 МБ.                                            - 1 шт.

Компакт-диск с документацией                                                 - 1 шт.

Методика поверки МРБ МП. 1862-2008 "Осциллографы цифровые

запоминающие серии DPO (модификация MSO). Методика поверки"             - 1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы Tektronix China Ltd." (КНР).

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 22737-89 "Осциллографы электронно-лучевые. Номенклатура параметров и общие тех нические требования".

СТБ 8028-2006 "Осциллографы цифровые. Методика поверки".

МРБ МП. 1862-2008 "Осциллографы цифровые запоминающие серии DPO (модификация MSO). Методика поверки".

Заключение

Осциллографы цифровые запоминающие серии DPO (модификация MSO) соответствуют документации фирмы "Tektronix China Ltd." (КНР), ГОСТ 12997.

Межповерочный интервал не более 12 месяцев (для осциллографов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
