Осциллографы С1-159

Назначение

Осциллографы С1-159 предназначены для наблюдения и измерения электрических сигналов в реальном масштабе времени в диапазоне напряжений от 8 мВ до 60 В (размах) и длительностей от 80 нс до 0,2 с в полосе частот от 10 Гц до 10 МГц.

Область применения: производство, эксплуатация, ремонт и наладка различной радиоэлектронной аппаратуры.

Описание

Осциллографы содержат следующие составные части:

- тракт вертикального отклонения;

- тракт горизонтального отклонения;

- источник питания;

- электронно-лучевая трубка (ЭЛТ).

Исследуемый сигнал поступает на вход тракта вертикального отклонения, где осуществляется усиление сигнала до необходимых значений. Затем сигнал поступает на пластины ЭЛТ.

Тракт горизонтального отклонения обеспечивает получение синхронного с исследуемым сигналом линейного развертывающего напряжения и его усиление для получения заданного размера изображения сигнала по горизонтали.

Источник питания вырабатывает напряжения, необходимые для питания ЭЛТ, и осуществляет управление яркостью и гашение обратного хода луча.

ЭЛТ обеспечивает преобразование электрических сигналов, поступающих на ее входы, в видимое изображение исследуемого сигнала.

Осциллографы С1-159 отличаются простотой управления и являются переносными приборами. Ручка переноски позволяет установить осциллографы под требуемым углом.

Общий вид осциллографов приведен на рисунке 1.

Место нанесения на осциллографах оттиска поверительного клейма и поверительно-го клейма наклейки приведено в приложении А.

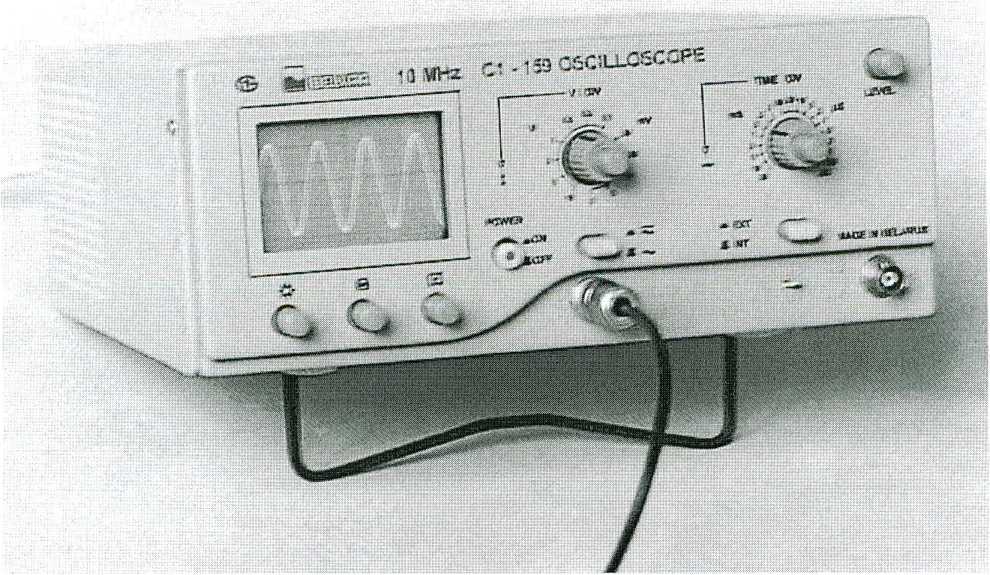

Рисунок 1 - Осциллограф С1-159. Общий вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая часть экрана ЭЛТ

Количество каналов

Диапазон коэффициентов отклонения

Диапазон коэффициентов развертки

Пределы допускаемой основной погрешности коэффициентов отклонения

- в рабочих условиях применения

Пределы допускаемой основной погрешности коэффициентов развертки

- в рабочих условиях применения

Параметры входов каналов вертикального отклонения

- входное активное сопротивление

- входная емкость, не более

Параметры переходной характеристики, не более:

- время нарастания

- выброс

- время установления

- неравномерность

Параметры входов каналов вертикального отклонения:

непосредственного входа:

- входное активное сопротивление

- входная емкость, не более

Пределы перемещения луча по вертикали относительно середины рабочей части экрана ЭЛТ , не менее

Обеспечиваются следующие виды синхронизации: внутренняя, внешняя

Диапазон частот внешней синхронизации:

Предельные уровни сигнала при внутренней синхронизации:

минимальный уровень, не более:

максимальный уровень, не менее

Предельные уровни сигнала при внешней синхронизации:

минимальный уровень, не более:

максимальный уровень, не менее:

Потребляемая мощность, не более

Масса, не более

Габаритные размеры, не более

Средняя наработка на отказ, не менее

Гамма-процентный ресурс при у =90%, не менее

Среднее время восстановления, не более

Рабочие условия эксплуатации :

- температура окружающей среды

- относительная влажность воздуха

- напряжение питающей сети , В

40x60 мм

1

от 2 мВ/.дел до 10 В/дел

от 0,02 мкс/дел до 20 мс/дел

±5,0 %

±7,5 %

± 10%

± 15 %

(1±0,03) МОм

30 пФ

35 нс

9 % (15 % для 5 В/дел)

240 нс

3 %

(1 ±0,03) МОм

25 пФ

6 дел

от 10 Гц до 15 МГц

0,6 дел

6 дел

0,2 В

10В

30 В А

4

350x260x110

8000 ч

8000 ч

1 ч

от плюс 5 до плюс 35 0 С от 30 до 80 %

(220 ± 22) В, частотой

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на лицевую панель осциллографов методом шелкографии и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки осциллографов соответствует таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

РУВИ.411161.007 ТУ «Осциллограф С1 -159. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

РУВИ.411161.007 МП (МП.МН706-99) «Осциллограф С1 -159. Методика поверки».

Заключение

Осциллографы С1-159 соответствуют требованиям РУВИ.411161.007 ТУ, ГОСТ 22261-94.

Межповерочный интервал - не более 12 месяцев (для осциллографов , предназначенных для применения в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии», 220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 234-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
