Осциллографы цифровые запоминающие серии TDS 2000, серии TDS 1000

Назначение

Осциллографы цифровые запоминающие серии I DS 2000. серии I DS 1000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Основными областями применения осциллографов являются электрорадиоизмерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Описание

Осциллографы цифровые запоминающие серии TDS 2000 имеют следующие модели TDS 2002В. I DS 2004В. TDS 2012В. TDS 2014В. TDS 2022В. TDS 2024В. серии TDS 1000 TDS 1001В. IDS 1002В. TDS 1012В.

Осциллографы выполнены в виде моноблока и является многофункциональным средством измерений электрических параметров сигналов.

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа, задает режимы функционирования, выводит на экран изображение сиг нала и результаты измерений. Вывод результатов измерений осуществляется на через USB порт, расположенный на передней панели на съемное записывающее устройство или на внешний принтер или компьютер через USB порт, расположенный на задней панели.

Мес то нанесения знака поверки приведено в приложении к описанию типа.

Внешний вид осциллографов представлен на рисунке 1.

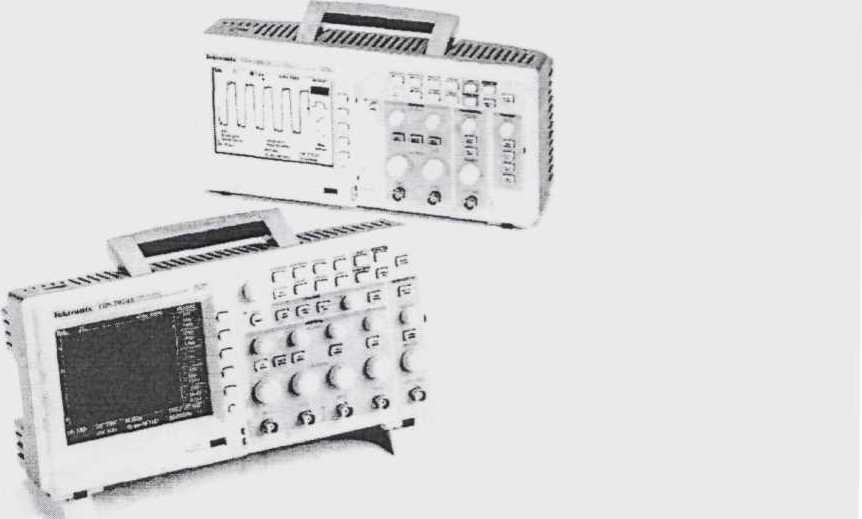

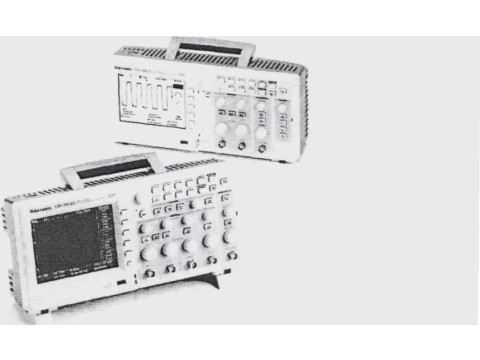

Рисунок 1 - Внешний вид осциллографов цифровых запоминающих серии TDS 2000. серии TDS 1000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ME ТЕОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов для входного сигнала, максимальная частота дискретизации, полоса пропускания, время нарастания и диапазон коэффициента развертки осциллографов цифровых запоминающих серии TDS 1000 представлены в таблице 1.

Таблица 1

Количество делений по горизонтали 10.

Входное сопротивление 1 МОм.

Диапазон коэффициента отклонения от 2 мВ/дел до 5 В/дел.

Количество делений но вертикали 8.

11ределы допускаемой абсолютной погрешности измерения напряжения:

для коэффициентов отклонения 2 мВ/дел и 5 мВ/дел          ± 3 % (UTOM) + 0.2 дел. + 7 мВ;

-для коэффициентов отклонения от 10 мВ/дел и до 5 В/дел      ± 3 % (UinM) + 0.1 дел. + 1 мВ.

Пределы допускаемой абсолютной погрешности измерения временных интервалов, с ±(Кр/250+ Ю^Тщм. + ОД нс), где Кр - коэффициент развертки;

Т111М - измеряемый временной интервал, с.

Минимальный уровень синхронизации от любого канала осциллографа, не более: I деление в диапазоне частот от 0 до 10 МГц для всех моделей осциллог

истов 5

1.5 делений в диапазоне частот от 60 МГц до границы диапазона для моделей TDS 1001В.

I DS 1002В. I DS 1012В.

Минимальный уровень внешнего сигнала синхронизации на частоте:

от 0 до 100 МГц                                               200 мВ

от 100 до 200 МГц                                              350 мВ.

Питание от сети переменного тока: напряжение (230±30) В. частота (50±1) Гц.

11огребляемая мощность, не более 30 ВЛ.

1 абаритпыс размеры, не более:

длина- 125 мм;

ширина-324 мм;

высота-152 мм.

Масса, нс более 3.6 кг.

Количество каналов для входного сигнала, максимальная частота дискретизации, полоса пропускания и диапазон коэффициента развертки осциллографов цифровых запоминающих серии TDS 1000 представлены в таблице 2.

Таблица 2

Количество делений по горизонтали 10.

Входное сопротивление 1 МОм.

Диапазон коэффициен та отклонения от 2 мВ/дел до 5 В/дел.

Количество делений по вертикали - 8.

Пределы допускаемой абсолютной погрешности измерения напряжения:

для коэффициентов отклонения 2 мВ/дел и 5 мВ/дел          ± 3 % (UmM) + 0.2 дел. + 7 мВ;

для коэффициентов отклонения от 10 мВ/дел и до 5 В/дел      ± 3 % (ии-1М) + 0.1 дел. + 1 мВ.

11ределы допускаемой абсолютной погрешности измерения временных интервалов, с ± (Кр/250 + 10^Т1ПМ. + 0.4нс), где Кр - коэффициент развертки;

ТН1М - измеряемый временной интервал, с.

Минимальный уровень синхронизации от любого канала осциллографа, не более:

1 деление в диапазоне частот от 0 до 10 МГц для всех моделей осциллографов;

1.5 делений в диапазоне частот от 60 МГц до границы диапазона для моделей TDS 2002В. I DS 2004В. TDS 2012В. TDS 2014В;

1.5 делений в диапазоне частот от 60 МГц до 100 МГц для моделей TDS 2022В; TDS 2024В;

2 деления в диапазоне частот от 60 МГц до границы диапазона для моделей TDS 2022В; TDS 2024В.

Минимальный уровень внешнего сигнала синхронизации на частоте: от 0 до 100 МГц                                             200 мВ

от 100 до 200 МГц                                            350 мВ.

Питание от сети переменного тока: напряжение (230±30) В. частота (50±1) Гц.

I (отребляемая мощность, не более 30 ВЛ. Габаритные размеры, не более: длина- 125 мм; ширина-324 мм;

высота-152 мм.

Масса, не более 3.6 кг.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки в соответствии с документацией фирмы "Tektronix China Ltd." (КНР) и включает:

Осциллограф цифровой запоминающий I DS 1001В (TDS 1002В, TDS 1012В.

TDS 2002В. TDS 2004В. TDS 2012В. I DS 2014В. TDS 2022В. TDS 2024В) -1 шт.

Шнур питания                                                       -1 шт.

Пробник Р2200                                                        -1 шт.

Руководство по эксплуатации                                          -1 экз.

Методика поверки МРБ МП. 1843-2008 "Осциллографы цифровые

запоминающие серии I DS 2000. серии TDS 1000. Методика поверки" -1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Tektronix China Ltd." (КНР).

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 22737-89 "Осциллографы электронно-лучевые. Номенклатура параметров и общие технические требования".

СТБ 8028-2006 "Осциллографы цифровые. Методика поверки".

МРБ Ml 1.1843-2008 "Осциллографы цифровые серии TDS 2000, серии TDS 1000. Методика поверки".

Заключение

Осциллографы цифровые запоминающие серии TDS 2000. серии I DS 1000 cooтветствуют документации фирмы "Tektronix China Ltd." (КНР), ГОСТ 12997-84.

Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ

г.Минск. Старовиленский тракт. 93. тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
