Осциллографы С1-160, С1-160/1

Назначение

Осциллографы С1-160, С1-160/1 (далее осциллографы) предназначены для визуального наблюдения электрических сигналов в полосе частот от 10 Гц до 30 МГц и измерения электрических сигналов в реальном масштабе времени в диапазоне напряжений от 4 мВ до 40 В и длительностей от 40 нс до 1 с в полосе частот от 10 Гц до 25 МГц (С 1-160) и в полосе частот от 10 Гц до 20 МГц (С 1-160/1).

Осциллограф С1-160, кроме того, предназначен для наблюдения параметров двух- и трех-полюсников при помощи встроенного тестера компонентов.

Область применения : производство, эксплуатация, ремонт и наладка различной радиоэлектронной аппаратуры.

Описание

Осциллографы имеют базовую модель С1 -160 (с тестером компонентов) и модификацию С1-160/1.

Осциллографы имеют блочно-функциональную конструкцию и состоят из базового блока, включающего в себя ЭЛТ, и следующих функциональных блоков:

- блока управления ,

- модуля основного,

- линии задержки;

- блока питания;

- блок тестера компонентов (только для осциллографа С1-160).

Базовый блок состоит из шасси, на котором расположены все блоки осциллографа.

ЭЛТ расположена в левой части осциллографа в электромагнитном экране, закрепленном на шасси. Внутри экрана расположена корректирующая катушка. Снизу к шасси горизонтально крепится плата основного модуля. Линия задержки расположена справа от ЭЛТ. На шасси в задней части вертикально крепится плата блока питания. Платы блока управления крепятся к передней панели.

Межблочные соединения осуществляются с помощью кабелей и жгутов.

Исследуемый сигнал подается на вход усилителя вертикального отклонен^ой^е^^еств-ляется нормирование и усиление сигнала до необходимой величины.

Усилитель выходной усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ. В блоке развертки осуществляется синхронизация сигнала.;- , йт.'у .

Блок управления осуществляет выбор режимов работы осциллографа. Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволяет наблюдать фронты коротких импульсов. Гестер компонентов позволяет наблюдать вольт-амперные характеристики двух- и трехполюсников.

Общий вид осциллографов приведен на рисунке 1.

Место нанесения на осциллографах оттиска поверительного клейма и поверительного клейма наклейки приведено в приложении А.

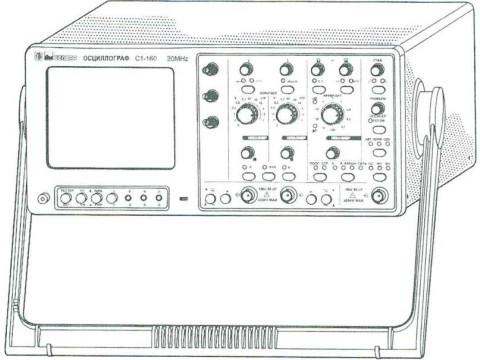

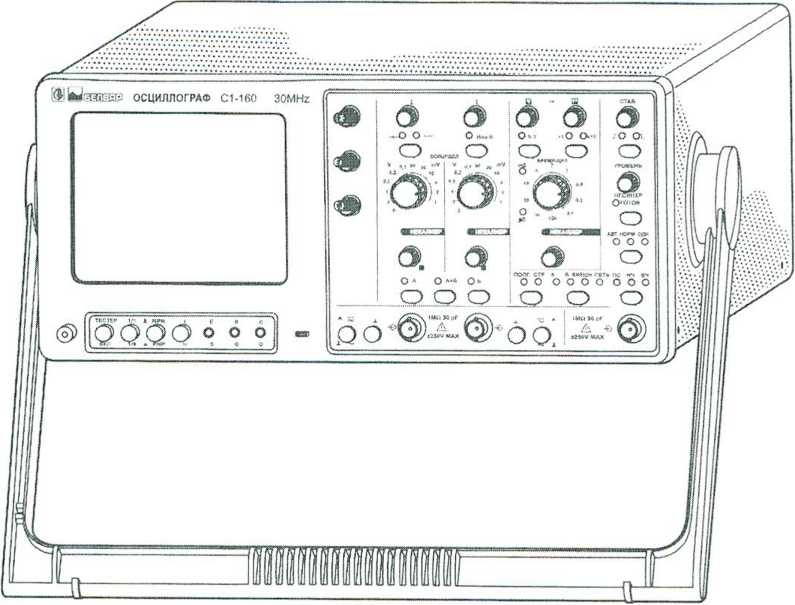

Рисунок 1 - Осциллограф С1-160. Общий вид.

(в осциллографе С1-160/1 отсутствует тес тер компонентов)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая часть экрана ЭЛТ, мм

Диапазон коэффициентов отклонения

Пределы допускаемой основной относительной погрешности коэффициентов отклонения, %

- для коэффициентов отклонения 1 мВ/д ел и 2 мВ/дел

Пределы допускаемой относительной погрешности коэффициентов отклонения в рабочих условиях применения для каждого влияющего фактора (температуры, напряжения питающей сети), %

- для коэффициентов отклонения 1 мВ/дел и 2 мВ/дел Параметры переходной характеристики, не более: - время нарастания, нс

- время установления, нс

- выброс, %

- неравномерность, %

- неравномерность на участке установления, % Диапазон коэффициентов развертки

Пределы допускаемой основной относительной погрешности коэффициентов развертки, %

Пределы допускаемой относительной погрешности коэффициентов развертки в рабочих условиях применения для каждого влияющего фактора (температуры, напряжения питающей сети), %

Пределы допускаемой основной относительной погрешности измерения временных интервалов для коэффициента развертки 0,1 мкс/дел, %

Пределы допускаемой относительной погрешности измерения временных интервалов для коэффициента развертки 0,1 мкс/дел в рабочих условиях применения для каждого влияющего факто-ра(температуры, напряжения питающей сети), %

Пределы допускаемой основной относительной погрешности установки амплитуды и частоты следования импульсов калибратора, %

Пределы допускаемой относительной погрешности амплитуды и частоты следования импульсов калибратора в рабочих условиях применения для каждого влияющего фактора(температуры, напряжения питающей сети), %

Параметры входов каналов вертикального отклонения(А и Б):

- входное активное сопротивление, МОм

- входная емкость, пФ, не более

80x100

от 1 мВ/дел до 5 В/дел.

±4,0

±5,0

±6,0

±7,5

14 (для С1-160),

17,5 (для С1-160/1).

75

9(15 - для 5 В/дел)

3

9(15- для 5 В/дел) от 0,1 мкс/дел до 100 мс /дел

±4,0 без растяжки и

±6,0 с растяжкой

±6,0 без растяжки и

±7,5 с растяжкой

±5,0 без растяжки и

±6,0 с растяжкой

±7,5

±1,0

±2,0

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

РУВИ.411161.010 ТУ «Осциллографы С1-160. С1-160/1. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

МП.МН1378-2004 «Осциллограф С1-160. С1-160/1. Методика поверки».

Заключение

Осциллографы С1-160. С1-160/1 соответствуют требованиям РУВИ.41 1161.010 ТУ, ГОСТ 22261-94.

Межповерочный интервал - 12 мсс.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г.Минск. Старовилепский тракт, 93, тел.234-98-13.

аттестат аккредитации № BY112.02.1.0.0025
