Анализаторы акустического шума Маном-4

Назначение

Анализаторы акустического шума МАНОМ-4, МАНОМ-4/1, МАНОМ-4/2 (далее шумомеры - анализаторы) предназначены для измерения уровня звука с частотными характеристиками А, В и С по ГОСТ 17187, уровня звукового давления в диапазоне частот от 20 Гц до 20 кГц, уровня звукового давления в октавных и третьоктавных полосах в диапазоне частот от 20 Гц до 16 кГц.

Область применения: измерение уровня шума при работе промышленного и бытового оборудования и механизмов, оценка спектрального состава измеряемого шума и проведение экспресс- диагностики исследуемых механизмов в промышленности при разработке и контроле качества изделий.

Описание

Шумомеры-анализаторы изготавливают в трех исполнениях МАНОМ-4, МАНОМ-4/1, МАНОМ-4/2, которые имеют четыре, один и два входа соответственно для подключения измерительных микрофонов.

Для измерения шума в составе шумомеров-анализаторов используется измерительный микрофон, состоящий из капсюля микрофонного конденсаторного М101 ТУ 25-06.11 19-88 и предусилителя микрофонного ВПМ-101. Электрический сигнал, поступающий с выхода измерительного микрофона, преобразующего при акустических измерениях звуковое давление в электрический сигнал, подается на вход измерительного капала шумомеров-анализаторов, в аналоговом тракте согласования и усиления которого приводится к входному диапазону встроенного аналого-цифрового преобразователя и преобразуется им в цифровую форму.

Цифровой сигнальный процессор, составляющий вычислительно-управляющее ядро анализатора, с помощью программного обеспечения, хранящегося во встроенном постоянном запоминающем устройстве, накапливает во встроенной буферной памяти и обрабатывает поступающие от аналого-цифрового преобразователя измерительные данные, управляет заданными режимами и установками процесса измерения, обрабатывает команды с клавиатуры прибора, выводит результаты измерений на встроенный жидкокристаллический индикатор. осуществляет связь прибора с компьютером через последовательный интерфейс.

Конструктивно шумомеры-анализаторы реализованы в металлическом корпусе с ручкой, на передней панели которого расположены разъёмы четырех унифицированных измерительных каналов для МАНОМ-4 (одного -для МАНОМ-4/1, двух - для МАНОМ-4/2)), к которым могут быть подсоединены четыре измерительных микрофона для МАНОМ-4 (один -для МАНОМ-4/1. два-для МАНОМ-4/2), жидкокристаллический индикатор с подсветкой, клавиатура и сетевой выключатель питания с подсветкой. На задней панели приборов расположены разъем питания и разъем интерфейса RS-232 для подключения шумомеров-анализаторов к компьютеру посредством стандартного интерфейсного кабеля.

Питание шумомеров-анализаторов осуществляется от источника постоянного тока напряжением 12 В. В комплекте приборов имеется сетевой адаптер питания, позволяющий подключать шумомеры-анализаторы к сети переменного тока напряжением 230 В.

Схема пломбирования шумомеров-анализаторов от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма и доверительного клейма-наклейки приведена в Приложении А.

Внешний вид шумомеров-анализаторов приведен на рисунке 1.

Переменные данные для исполнений:

МАНОМ-4/1 - один вход для подключения измерительного микрофона;

МАНОМ-4/2 - два входа для подключения измерительного микрофона.

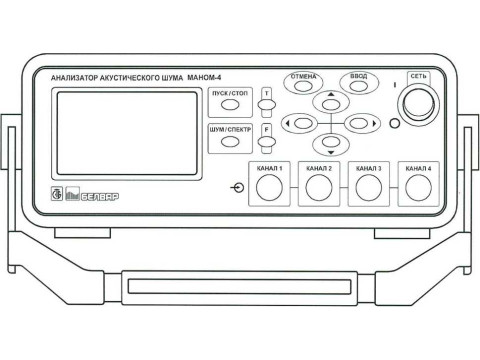

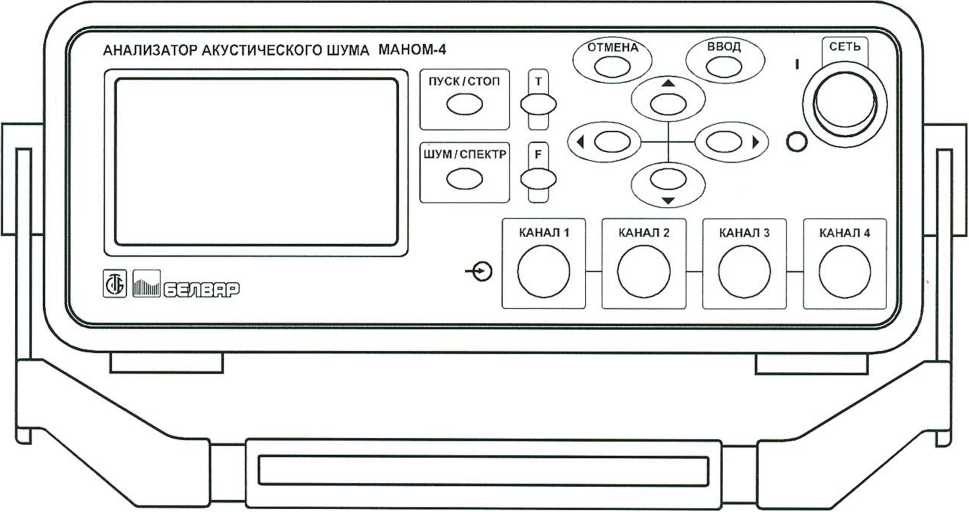

Рисунок 1 Анализатор акустического шума МАНОМ-4. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 класс точности по ГОСТ 17187-81

2 класс точности по ГОСТ 17168-82 (октавные и третьоктавные фильтры)

Диапазон частот для измерения уровня звукового давления

Диапазон частот для измерения уровня звукового давления в октавных и третьоктавных полосах

от 20 Гц до 20 кГц

от 20 Гц до 16 кГц

октавные фильтры со средними геометрическими частотами от 31,5 Гц до 8 кГц третьоктавные фильтры со средними геометрическими частотами от 20 Гц до 16 кГц

Опорный диапазон шумомеров-анализаторов

Опорная частота

Частотные характеристики шумомеров-анализаторов

Диапазон измеряемых уровней звукового давления

90-130 дБ 1000 Гц

А, В, С и Лин

частотная характеристика частотная характеристика частотная характеристика частотная характеристика

А В С Лин

от 25 до 140 дБ от 30 до 140 дБ от 35 до 140 дБ от 50 до 140 дБ

Абсолютная погрешность градуировки шумомеров-анализаторов по свободному полю при опорной частоте (1000 Гц) и опорном уровне звука(94 дБ), не более

Нелинейность амплитудной характеристики шумомеров-

анализаторов относительно опорного уровня звука во всем диапазоне измерений не превышает, дБ:

для разности уровней 10 дБ

для разностей уровня 1 дБ

Временные характеристики шумомеров-анализаторов

±0,7 дБ

±0,7 дБ

±0,4 дБ

±0,2 дБ

S, F, I, Leq

При непрерывном синусоидальном сигнале постоянной амплитуды показания в режимах S, F, I

не отличаются более чем на 0,1 дБ потребляемая мощность, не более

Средняя наработка на отказ, не менее габаритные размеры, не более масса, не более

Рабочие условия применения: диапазон рабочих температур влажность

20 В-A (сетевой адаптер)

10 В - А (источник постоянного тока)

8000 ч

315x270x105 мм

1,5 кг

напряжение питания

от плюс 5 до плюс 40 °C

90 при 25 °C

(230 ± 23) В (сетевой

адаптер)

(12 ± 1,2) В (источник постоянного тока)

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на переднюю панель прибора методом шелкографии и на титульный лист руководства по эксплуатации типографским методом.

Для .джутм

Комплектность

Шумомеры-анализаторы поставляются в следующем комплекте:

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100235722.127-2003 " Анализатор акустического шума МАНОМ-4. Технические условия".

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 17187-81. «Шумомеры. Общие технические требования и методы испытаний».

ГОСТ 17168-82. «Фильтры электронные. Октавные и третьоктавные. Общие технические требования и методы испытаний».

ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".

МП.МН 1356-2004 " Анализатор акустического шума МАНОМ-4, МАНОМ-4/1, МАНОМ-4/2. Методика поверки".

Заключение

Анализаторы акустического шума МАНОМ-4, МАНОМ-4/1, МАНОМ-4/2 соответствуют требованиям ТУРБ 100235722.127-2003, ГОСТ 22261 - 94, ГОСТ 12.2.091-2002, ГОСТ 17187-81, ГОСТ 17168 - 82.

Межповерочный интервал - 12 мес.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел.234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
