Газоанализаторы CAT-100
| Номер в ГРСИ РФ: | РБ 03 09 3213 07 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 09 3213 07 [2007-01-01]
rb-03-09-3213-07_2007-01-01.pdf
|
Скачать |
Г азоанализаторы CAT 100 (в дальнейшем - газоанализаторы) предназначены для непрерывного измерения концентрации газов в промышленных выбросах, отходящих дымовых газах, отработавших газах автомобильных двигателей, для определения примесей в чистых газах и для контроля параметров технологических газовых сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3213 07 |
| Наименование | Газоанализаторы CAT-100 |
| Год регистрации | 2007 |
| Номер сертификата | 4437 |
| Дата регистрации | 2007-02-22 |
| Срок действия | 2012-02-22 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co. OHG", ("Rosemount Analytical Inc"), Германия (DE) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co. OHG", ("Rosemount Analytical Inc")
Адрес: Industriestrasse, 1, 63594 Hasselroth
Контакты: +49 (6055)884-0
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес |
| Методика поверки | Поверка проводится по МРБ МП. 1660-2007 |
Поверители
Скачать
|
Описание типа РБ 03 09 3213 07 [2007-01-01]
rb-03-09-3213-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Г азоанализаторы CAT 100 (в дальнейшем - газоанализаторы) предназначены для непрерывного измерения концентрации газов в промышленных выбросах, отходящих дымовых газах, отработавших газах автомобильных двигателей, для определения примесей в чистых газах и для контроля параметров технологических газовых сред.
Область применения - предприятия химической, нефтехимической и газовой отраслей промышленности, а также при научных исследованиях.
Описание
Газоанализаторы являются стационарными приборами. Принцип действия газоанализаторов основан на измерении содержания газовых компонентов по изменению их теплопроводности, изменению парамагнитных, электрохимических и оптических свойств.
Г азоанализаторы могут работать с недисперсионным инфракрасным (НДИК), электрохимическим и парамагнитным сенсорами, а также с сенсором , работающим в видимой и ультрафиолетовой области спектра и сенсором теплопроводности. Комплектуются газоанализаторы двумя, любыми из указанных, сенсорами.
Специально разработанная термоэлектрическая система охлаждения, используемая в газоанализаторах, позволяет работать при температуре до 65 °C . При добавлении системы обработки пробы, монтируемой на встроенной плате, газоанализаторы представляют собой законченную анализаторную систему с сенсором и возможностью установки ее в полевых условиях.
На лицевой панели газоанализаторов расположены клавиатура для управления работой прибора и дисплей, на который может быть выведена информация о состоянии прибора, в том числе значения градуировочных коэффициентов. Конструкция газоанализаторов и программное обеспечение обеспечивают автоматическую градуировку и передачу информации через интерфейс.
Корпус газоанализаторов имеет взрывозащищенное исполнение СЕ ЕЕх d ПВ (+Н2).
Внешний вид газоанализаторов приведен на рис. 1
Место нанесения государственного поверительного клейма-наклейки - передняя панель прибора (см. Приложение к описанию типа).

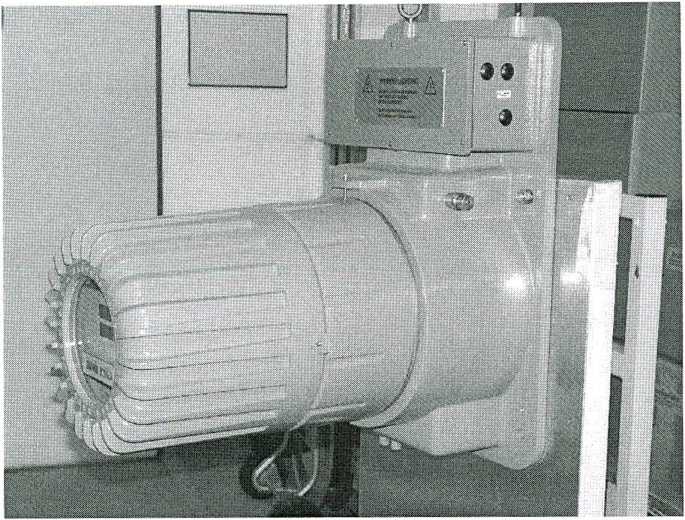

Рисунок 1. Внешний вид газоанализатора CAT 100
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики газоанализаторов указаны в таблице 1.
Таблица 1
|
Измеряемые характеристики |
Сенсоры | ||||
|
ндик |
Парамагнитный Ог |
Электрохимический О2 |
Теплопро водность | ||
|
1 |
2 |
3 |
4 |
5 | |
|
Концентрация О2 (кислород!) |
диапазон измерений, об. д., % |
Одо 100% |
0 до 25 % | ||
|
пределы допускаемой приведенной погрешности измерений* |
±5% | ||||
|
Концентрация СО (окись углерода) |
диапазон измерений, ppm диапазон измерений, об. д., % |
0 до 200 ррм | |||
|
Одо 100% | |||||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Концентрация С6Н14 (гексан) |
диапазон измерений, ppm |
0 до 9000 ррм | |||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Концентрация С3Н8 (пропан) |
диапазон измерений, |
0 до 100 % | |||
|
пределы допускаемой приведенной погрешности измерений |
±5 % | ||||
|
Концентрация СО2 (углекислый газ) |
диапазон измерений, |
Одо 100% | |||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Концентрация н2о (пары воды) |
диапазон измерений, |
0 до 3 % | |||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Концентрация СН4 (метан) |
диапазон измерений, |
Одо 100% | |||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Концентрация Н2 (водород) |
диапазон измерений, |
|0 до 100% | |||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Концентрация С2 Н4 (этилен) |
диапазон измерений, |
Одо 100% | |||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Концентрация Не (гелий) |
диапазон измерений, |
Одо 100% | |||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Концентрация Аг (аргон) |
диапазон измерений, |
Одо 100% | |||
|
пределы допускаемой приведенной погрешности измерений |
±5% | ||||
|
Дополнительная погрешность, обусловленная изменением параметров окружающей среды: - температуры - на каждые 10 °C; - давления (без компенсации) |
±5% ±0,1 % |
±1 % ±0,1 % |
±1 % ± 0,1 % |
±1 % ±0,1 % | |
|
Время реакции |
too <= 5 с |
t90< 5 с |
19о 12с |
t90 =3 -20 с | |
|
1 |
2 |
3 |
4 |
5 |
|
Время выхода на рабочий режим |
От 15 до 50 мин |
50 мин |
От 15 до 50 мин |
50 мин |
|
Аналоговые выходы: - токовые; - цифровые |
Максимум 8 , 4-20 мА, максимальная нагрузка 500 Ом Максимум 16, 5 - 30 В постоянного тока | |||
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 50 ( от минус 30 до плюс 50) | |||
|
Диапазон относительной влажности воздуха, % |
От 5 до 100 | |||
|
Диапазон температур окружающего воздуха при транспортировании и хранении. °C |
- 20 до + 70 | |||
|
Габаритные размеры, мм, не более |
685x406x647 | |||
|
Масса, кг, не более |
70 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
1Р55 или IP66 | |||
|
Источник питания |
сеть 230 В | |||
|
Примечание: (*) нормирующее значение - верхний предел диапазона измерений | ||||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на титульный лист руководства по эксплуатации газоанализатора типографским способом.
Комплектность
В комплект поставки входят:
Газоанализатор - 1 комплект
Руководство по эксплуатации - 1 экз.
Методика поверки МРБ МП. 1660-2007 - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management GmbH & Co. OHG", ("Rosemount Analytical Inc") Германия.
МРБ МП. 1660-2007 «Газоанализаторы CAT 100. Методика поверки»
Заключение
Газоанализаторы CAT 100 соответствуют требованиям документации фирмы "Emerson Process Management GmbH & Co. OHG", ("Rosemount Analytical Inc") Германия.
Межповерочный интервал - 6 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
