Генераторы сигналов высокочастотные Г4-222

Назначение

Генераторы сигналов высокочастотные Г4-222 (далее - генераторы) предназначены для генерирования синусоидальных сигналов, формирования стандартных низкочастотных электрических сигналов синусоидальной, прямоугольной, треугольной, пилообразной формы, а также функциональных и телевизионных сигналов методом цифрового синтеза.

Область применения генераторов: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, вычислительной и измерительной технике, машиностроении и приборостроении.

Описание

Генераторы содержат следующие функциональные блоки:

модуль основной с блоком памяти;

генератор управляемый напряжением в диапазоне частот от 10 до 100 МГц (ГУН1);

генератор управляемый напряжением в диапазоне частот от 100 МГц до 1 ГГц (ГУН2);

блок управления;

блок модуляции;

блок клавиатуры;

блока питания;

Генераторы работают в режиме ручного управления и дистанционного управления через интерфейс LPT.

Управление работой генераторов производится с помощью персональной ЭВМ (ПЭВМ) типа IBM PC под управлением оригинального программного обеспечения «BELVAR.G4-222.exe» в операционной системе Microsoft Windows через параллельный порт принтера.

В генераторах применена схема цифрового синтеза сигналов с кварцевой стабилизацией опорной частоты.

Генерируемая частота ГУН1 получается при смешивании колебаний опорного кварцевого^ генератора с колебаниями переменной частоты. Управляющие напряжения для ГУН1 вырабаты- \ ваются в модуле основном системой ФАПЧ с помощью 8-и разрядного ЦАП.         ' .® j

v '* '          а/

стр. 1 из 8

ГУН2 генерацию сигналов производит с помощью четырех перестраиваемых управляемых генераторов. Переключающие и управляющие напряжения вырабатываются в модуле основном системой ФАПЧ с помощью 8-и разрядного ЦАП.

Цифровой синтез происходит в модуле основном. В качестве опорной частоты используются выходные колебания модуля ГУНЕ

Модулированный высокочастотный сигнал формируется в блоке модуляции.

Формирование команд для модуля основного, задающих форму, частоту и амплитуду сигналов, осуществляется в генераторах блоком управления и с помощью ПЭВМ.

Питание генераторов осуществляется от сети переменного тока напряжением 230 В.

Конструктивно генераторы выполнены в малогабаритном металлическом корпусе с ручкой.

На передней панели генераторов расположены шесть выходов генератора, сетевой выключатель питания с подсветкой, светодиодный индикатор отображения частоты и амплитуды и кнопки управления режимами работы

На задней панели приборов расположены:

вход внешних модулирующих сигналов, выход прямоугольного сигнала, разъем питания и разъем интерфейса LPT для подключения генераторов к компьютеру посредством стандартного интерфейсного кабеля.

Внешний вид генераторов приведен на рисунке 1.1.

Схема пломбирования генераторов от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма и поверительного клейма-наклейки приведена в приложении А .

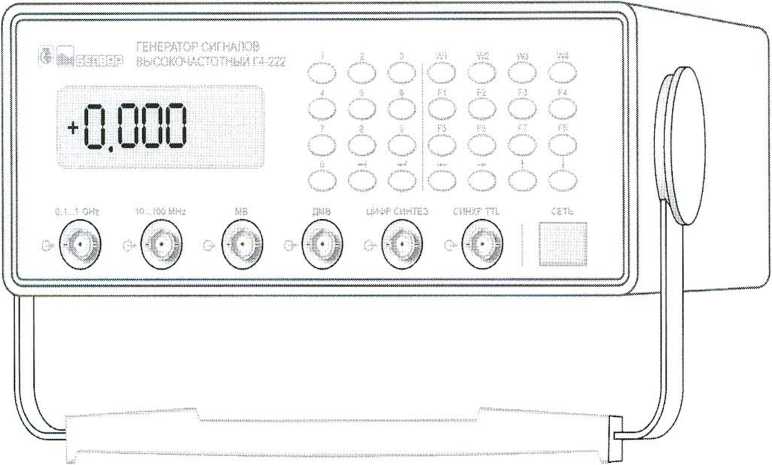

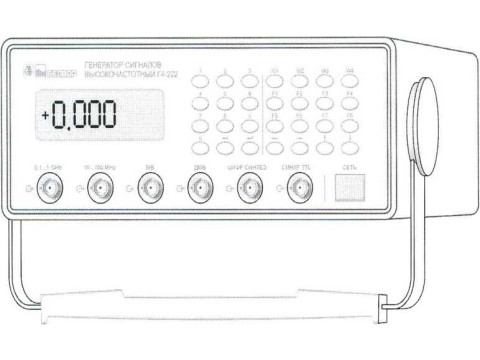

Рисунок 1.1-Генератор сигналов высокочастотный Г4-222. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот генерируемых сигналов: синусоидальной формы прямоугольной формы треугольной и пилообразной формы

Пределы допускаемой основной относительной погрешности установки частоты синусоидального сигнала

Пределы допускаемых дополнительных относительных погрешностей установки частоты синусоидального сигнала от изменения температуры окружающего воздуха на каждые 10°С в рабочем диапазоне температур и при изменении напряжения питающей сети на ±10 % от номинального значения

Допускаемое значение относительной нестабильности частоты синусоидального сигнала за любые 15 мин работы, не более

Допускаемое значение изменения частоты синусоидального сигнала на частотах до 10 МГц при уменьшении уровня выходного сигнала на 10 дБ, не более

Максимальная амплитуда напряжения выходного сигнала синусоидальной формы при сопротивлении нагрузки 50 Q, не менее:

на выходе «ЦИФР СИНТЕЗ 1 V 50 Q»

на выходе «10..100 MHz»

на выходе «0.1..1 GHz»

на выходе «ЦИФР СИНТЕЗ 10 V 600 Q» при сопротивлении нагрузки 600 Q

Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот до 100 кГц

при амплитуде выходного напряжения от 0,004 до 0,05 В при амплитуде выходного напряжения от 0,05 до 0,1 В три амплитуде выходного напряжения от 0,1 до 1 В

Пределы допускаемой дополнительной относительной погрешности установки амплитуды выходного напряжения сигнала синусоидальной формы в диапазоне частот до 100 кГц от изменения температуры окружающего воздуха на каждые 10°С в рабочем диапазоне температур и при изменении напряжения питающей сети на ±10 % от номинального значения Относительная нестабильность амплитуды выходного напряжения сигнала синусоидальной формы на выходе «ЦИФР СИНТЕЗ 1 V 50 Q» на частотах до 100 кГц за любые 15 минут работы

Неравномерность амплитуды выходного напряжения сигнала синусоидальной формы на выходе «ЦИФР СИНТЕЗ 1 V 50 О»:

в диапазоне частот от 0,01 Гц до 100 кГц;

в диапазоне частот от 100 кГц до 1 МГц.

в диапазоне частот от 1 до 10 МГц.

Коэффициент гармоник сигнала синусоидальной формы должен быть, не более:

в диапазоне частот до 20 кГц

в диапазоне частот от 20 до 100 кГц

от 0,01 Гц до 1 ГГц;

от 0,01 Гц до 10 МГц;

от 0,01 Гц до 100 кГц

±5-10'3 %

±2,5-10’3 %

±5-10’4 %

±5-10'4

1 В

0,5 В

0,05 В 10В

±5 %

±1 %

±0,5 %

±1 %

±0,5 %

±0,5 %

±1 %

±5 %

Ослабление уровня гармоник сигнала синусоидальной формы относительно уровня основной частоты в диапазоне от 10 до 100 МГц, не менее

минус 25 дБ

Предельно- допустимый коэффициент нелинейности сигнала треугольной формы на уровне от 0,1 до 0,9                                      ±1 %

Параметры сигнала прямоугольной формы, не более:

длительность фронта, среза                                               10 нс

величина выбросов за фронтом и за срезом                             3 %

неравномерность вершины                                         5 %

Пределы допускаемой основной относительной погрешности коэффициента заполнения сигнала прямоугольной формы                        ± 1 %

Масса генератора, не более                                               5 кг

г абари'гные размеры, не более                                          365x270x105 мм

Потребляемая мощность, не более                                    60 В А

Средняя наработка на отказ, не менее                                    8000 ч

Среднее время восстановления работоспособного состояния генератора, не более                                                                 4 ч

Рабочие условия применения:

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на лицевую панель генераторов методом офсетной 1ечати, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Генератор поставляется в следующем комплекте:

* Номер компакт-диска соответствует заводскому номеру прибора.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100363840.025-2005 «Генератор сигналов высокочастотный Г4-222. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 9788-89 «Генераторы сигналов измерительные. Общие технические требования и методы испытаний».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

МРБ МП. 1610-2006 «Генератор сигналов высокочастотный Г4-222. Методика поверки».

Заключение

Генераторы соответствуют требованиям ТУ BY 100363840.025-2005, ГОСТ 22261-94, ГОСТ 9788-89, ГОСТ 12.2.091-2002.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г.Минск, Старовиленский тракт, 93, тел.234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
