Анализаторы кислорода 311
| Номер в ГРСИ РФ: | РБ 03 09 3214 07 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Teledyne Analytical Instruments", США |
|
Описание типа РБ 03 09 3214 07 [2007-01-01]
rb-03-09-3214-07_2007-01-01.pdf
|
Скачать |
Анализаторы кислорода 311 (в дальнейшем - анализаторы) предназначены для измерения концентрации О2 в атмосферном воздухе и промышленных выбросах с целью экологического мони-торинга, а также при производстве полупроводников, очистке газообразных углеводородов, производстве газообразных мономеров, очистке газов и промышленных выбросов и т. д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3214 07 |
| Наименование | Анализаторы кислорода 311 |
| Год регистрации | 2007 |
| Номер сертификата | 4438 |
| Дата регистрации | 2007-02-22 |
| Срок действия | 2012-02-22 |
| Получатель сертификата | фирма "Teledyne Analytical Instruments", США (US) |
Производитель / Заявитель
фирма "Teledyne Analytical Instruments", США
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1663-2007 |
Поверители
Скачать
|
Описание типа РБ 03 09 3214 07 [2007-01-01]
rb-03-09-3214-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы кислорода 311 (в дальнейшем - анализаторы) предназначены для измерения концентрации О2 в атмосферном воздухе и промышленных выбросах с целью экологического мони-торинга, а также при производстве полупроводников, очистке газообразных углеводородов, производстве газообразных мономеров, очистке газов и промышленных выбросов и т. д.
Область применения - контроль содержания кислорода в технологических процессах различных отраслей промышленности.
Описание
Анализаторы кислорода 311 представляют собой переносные приборы непрерывного действия. Принцип действия анализаторов электрохимический - в результате химической реакции с участием молекул кислорода электрохимическая ячейка анализатора вырабатывает токовый сигнал, пропорциональный содержанию кислорода в анализируемой среде.
Способ отбора пробы - принудительный ( требуется внешний побудитель расхода).
Изготавливаются анализаторы в 6-ти модификациях, различающимися диапазонами измерений кислорода.
Конструктивно анализаторы имеют одноблочное исполнение в алюминиевом корпусе. Электрическое питание осуществляется от встроенной аккумуляторной батареи. На передней панели прибора расположены: стрелочный индикатор, переключатель режимов работы и диапазонов измерения "RANGE" и потенциометр "SPAN", предназначенный для регулировки чувствительности прибора. На задней панели расположены: гнездо для подключения сетевого шнура (для подзарядки аккумуляторов), предохранитель и штуцера для подсоединения линии пробоотбора газа.
Корпуса анализаторов модификаций 311ТС, 311РС имеют взрывозащищенное исполнение ЕЕх ib ПС Т4.
Внешний вид анализатора приведен на рис. 1
Место нанесения государственного поверительного клейма-наклейки - передняя панель прибора (см. Приложение к описанию типа).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики анализаторов указаны в таблице 1.
Таблица 1
|
Измеряемые характеристики |
Модификации | ||
|
311XL, 311TCXL |
311, 311D, 311ТС, 311РС | ||
|
Концентрация О2 (кислород!) |
Диапазон измерений, ppm |
От 0 до 1 000 |
От 0 до 10000 |
|
Диапазон показаний, ppm |
От 0 до 100 |
От 0 до 100 | |
|
пределы допускаемой погрешности измерений, приведённой к верхнему пределу диапазона измерений |
±15 % |
±5% | |
|
диапазон измерений*, % |
- |
От 0 до 1 От 0 до 2,5 От 0 до 5 От 0 до 10 | |
|
пределы допускаемой погрешности измерений, приведённой к верхнему пределу диапазона измерений |
- |
±5 % | |
|
Чувствительность |
20 ppb |
0,5 % | |
|
Время реагирования |
t9Q<= 10 С t90<= 60 с (от 0 до 10 ppm) t90<= 90 с (от 0 до 2 ppm) |
t90<= 10 с t90<= 60 с (от 0 до 10 РРт) | |
|
Время выхода на режим работы, мин , не более |
10 |
10 | |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 3 5 |
от 0 до 50 | |
|
Диапазон температур окружающего воздуха при транспортировании и хранении, °C |
от 0 до 50 |
от 0 до 50 | |
|
Габаритные размеры, мм, не более |
280 х 160 х 150 |
280 х 160 х 150 | |
|
Масса, кг, не более |
2,71 |
2,71 | |
|
Источник питания |
Аккумулятор NiCad |
Аккумулятор 14i(^d | |
Примечание * Каждая модификация имеет дополнительный диапазон от 0 до 25 %
атмосферному воздуху (содержание кислорода 20,9 %).________________________

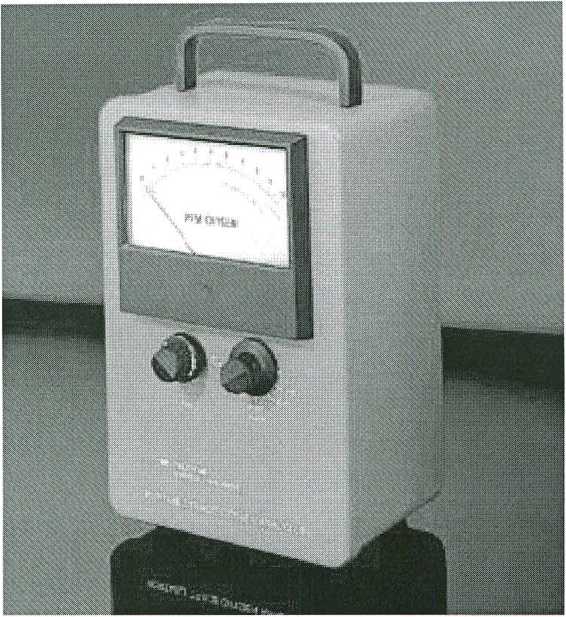

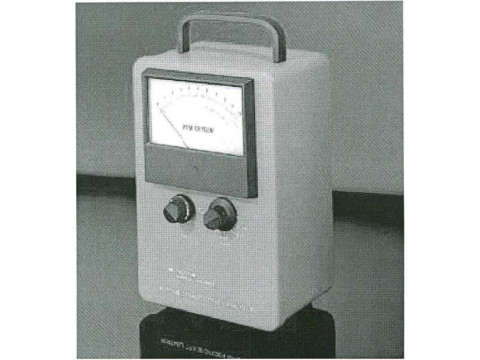

Рисунок 1. Внешний вид анализатора кислорода 311
ибровки по
•1АП: ' ПЛЛ. ini 11
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на титульный лист руководства по эксплуата
ции анализатора типографским способом.
Комплектность
В комплект поставки входят: Анализатор
Руководство по эксплуатации
Методика поверки МРБ МП. 1663-2007
- 1 шт
- 1 экз.
- 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Teledyne Analytical Instruments" (США) МРБ МП. 1663-2007 «Анализаторы кислорода 311. Методика поверки»
Заключение
Анализаторы кислорода 311 соответствуют требованиям документации фирмы "Teledyne Analytical Instruments" (США)
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
