Анализаторы фракционного состава DPA-4.1

Назначение

Анализаторы фракционного состава DPA - 4.1 (далее - анализаторы) предназначены для непрерывного определения фракционного состава нефтепродуктов (нафты, дизельных топлив, реактивных топлив, керосина, бензина, топливных масел и др.), точка кипения которых ниже температуры термического разложения и коксообразования (до 400 °C) методом дистилляции в автоматическом режиме при атмосферном давлении по СТБ ИСО 3405-2003.

Область применения - предприятия нефтеперерабатывающей промышленности.

Описание

Анализаторы представляют собой стационарные потоковые взрывозащищенные автоматизированные приборы.

Конструктивно анализаторы состоят из следующих элементов:

- система пробоподготовки (отбор, очистка, предварительная температурная подготовка пробы);

- система дистилляции (бюретка дозирования объема пробы, дистилляционная колба, конденсор, датчик температуры кипения, приемный отсек);

- аналитический блок.

Все элементы анализатора установлены в единой монтажной стойке.

Процесс дистилляции заключается в испарении и конденсации при атмосферном давлении отобранной пробы.

Отобранная проба, находящаяся в дистилляционной колбе, нагревается нагревательным элементом, расположенным в основании колбы, до температуры кипения. При этом сначала испаряются летучие углеводородные компоненты с низкой температурой кипения, а потом более тяжелые компоненты пробы. Пар, полученный в результате испарения, попадает в конденсор, где охлаждается, а затем собирается в приемном отсеке. Объем отогнанного продукта и соответствующая ему температура в дальнейшем используется для анализа свойств смеси пробы. Результаты анализа в виде граА^-’^~ а также значения температуры, объема отогнанного продукта отображ;

нтов/ //

жидкокристаллического дисплея или передаются по интерфейсам RS422, RS485, Modbus, а также при помощи HART-протокола. Процесс анализа, контроля и управления контролируется программным обеспечением PACS аналитического блока. Для обеспечения управления и сервисного обслуживания, при необходимости удаленного доступа к анализатору, анализатор может быть оборудован интерфейсом удаленного доступа Modem, ISDN.

В зависимости от степени взрывозащиты и искробезопасности анализаторы изготавливают следующих исполнений: исполнение DPA-4.1.A (II 2G Еех dp НА Т5), исполнение DPA-4.1.B (II 2G Еех dp НВ Т5), исполнение DPA-4.1.H (II 2G Еех dp IIB+H2 Т5).

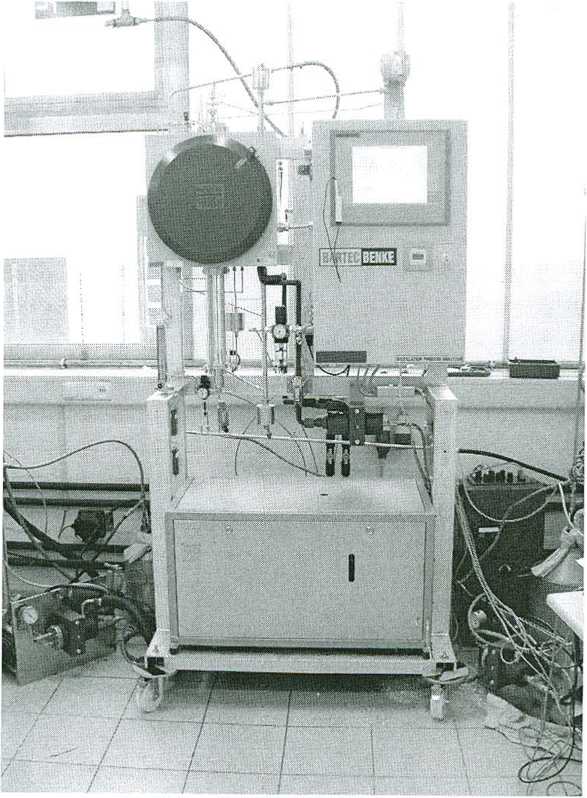

Внешний вид анализаторов приведен на рисунке 1

Схема с указанием места нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

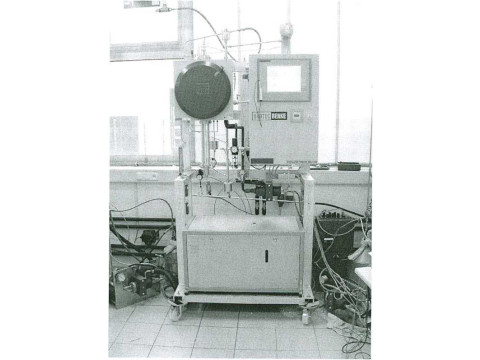

Рисунок 1. Внешний вид анализаторов фракционного состава DPA - 4.1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице1

Таблица 1

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на титульный

лист эксплуатационной документации фирмы.

Комплектность

В комплект поставки входит:

Анализатор фракционного состава DPA-4.1 (холодильное оборудование - по от

дельному заказу)                                                         1 шт.;

калибровочный резервуар (20л)                                     1 шт.;

упаковка                                                                 1 шт.;

руководство по эксплуатации                                          1 экз.;

методика поверки МРБ МП. 1657-2007                               1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "Bartec Benke GmbH", Германия;

МРБ МП. 1657-2007 "Анализаторы фракционного состава DPA - 4.1. Методика поверки";

СТБ ИСО 3405 - 2003 "Метод определения фракционного состава при атмосферном давлении".

Заключение

Анализаторы фракционного состава DPA - 4.1 соответствуют требованиям документации фирмы "Bartec Benke GmbH", Германия, СТБ ИСО 3405 - 2003.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 234-98-13
