Нановольтметры постоянного напряжения В2-39

Назначение

Нановольтметры постоянного напряжения В2-39 (далее - нановольтметры) предназначены для измерения постоянного напряжения в диапазоне от 1 нВ до 1000 В в лабораторных и цеховых условиях как автономно, так и в составе информационно-измерительных систем.

Описание

Принцип действия нановольтметров основан на преобразовании с масштабированием входным усилителем входного сигнала до уровней, необходимых для получения его цифрового эквивалента с помощью аналого-цифрового преобразователя.

Нановольтметры имеют выход в канал общего пользования (КОП).

Нановольтметры имеют два входа:

- высокочувствительный для измерения напряжений в диапазоне от 1 нВ до 20 В;

- для измерения напряжений в диапазоне от 20 до 1000 В.

Информация представляется в виде:

1)5 !4 или 6 !4 разрядов индикации:

а) на жидкокристаллический индикатор;

б) в КОП;

2) 3 ’/2 разрядов индикации на аналоговый выход.

Общий вид нановольтметров приведен на рисунке 1.

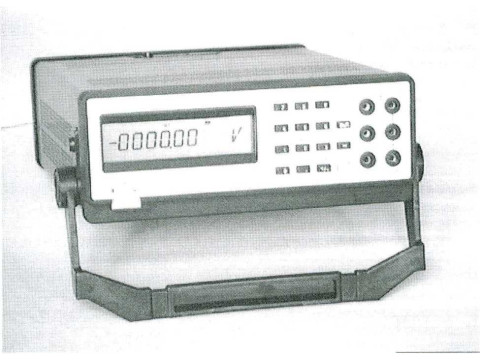

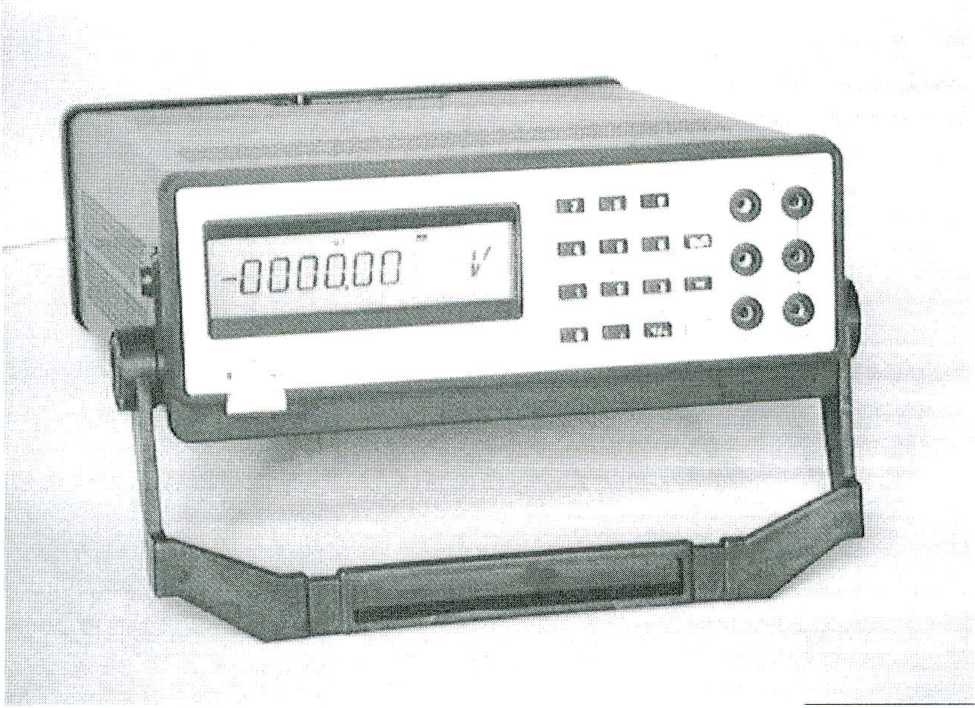

Рисунок 1 - Общий вид нановольтметров

Место нанесения на нановольтметрах оттиска поверительного клейма и поверительного клейма наклейки приведено в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

"-Измерение постоянного напряжения:

- пределы измерений

- диапазон измерений

- пределы допускаемой основной относительной погрешности измерения:

1) за межповерочный интервал 24 ч на пределе:

а) 200 мкВ

б) 2, 20, 200 мВ

в) 2, 20, 200 В

г) 1000 В

2) за межповерочный интервал 12 мес на пределе:

а) 200 мкВ

б) 2, 20, 200 мВ

в) 2, 20, 200, 1000 В

200 мкВ; 2, 20, 200 мВ;

2, 20, 200, 1000 В;

от 10 мкВ до 1000 В;

от 1 нВ до 1000 В;

±[0,015 + 5 + 0,0025(Uk/Ux - 1)] % ±[0,006 ± 5 ± 0,002(Uk/Ux - 1)] %;

±[0,004 ± 8 ± 0,002(Uk/Ux - 1)] %;

±[0,005 ± 8 ± 0,002(Uk/Ux - 1)] %;

±[0,02 ± 0,0025(Uk/Ux - 1)] %;

Примечания

1 Uk - конечное значение установленного предела измерения напряжения, В.

2 Ux - значение измеряемой величины напряжения, В.

3 8- погрешность внешней меры, %.

Питание от сети переменного тока:

- напряжением

(220 ± 22) В;

(50 ± 1) Гц.

30 В*А.

10 000 ч.

10 лет.

4 ч.

355x273x105 мм.

3,9 кг.

от плюс 5 °C до плюс 40 °C;

до 80 % при плюс 25 ° С: от 84 до 106,7 кПа.

- частотой

Потребляемая мощность, не более

Наработка на отказ, не менее

Срок службы, не менее

Время восстановления рабочего состояния, не более

Габаритные размеры, не более

Масса, не более

Рабочие условия эксплуатации:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра нанесён на переднюю панель нановольтметров способом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки нановольтметров соответствует таблице 1.

Таблица 1

Окончание таблицы 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования’’.

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.

УШЯИ.411114.001 ТУ “Нановольтметр постоянного напряжения В2-39. Технические условия”.

УШЯИ.411114.001 ТО1 “Нановольтмстр постоянного напряжения В2-39. Техническое описание и инструкция по эксплуатации”, в состав которого входит методика поверки.

Заключение

Нановольтметры постоянного напряжения В2-39 соответствуют требованиям ГОСТ 12.2.091-2002, ГОСТ 22261-94 и УШЯИ.411114.001 ТУ.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии», 220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 234-98-13.

Аттестат аккредитации № BY 1 12.02.1.0.0025.
