Вольтметры универсальные В7-85
| Номер в ГРСИ РФ: | РБ 03 13 3837 08 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Вольтметры универсальные В7-85 предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока, среднего квадратического значения силы переменного тока, среднего квадратического значения суммы напряжения постоянного и переменного токов, среднего квадратического значения суммы силы постоянного и переменного токов, сопротивления постоянному току, частоты и периода электрических сигналов, временных интервалов, специальных сигналов систем интервального регулирования движения поездов. Вольтметры обеспечиваю! математическую, логическую и функциональную обработку результатов измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3837 08 |
| Наименование | Вольтметры универсальные В7-85 |
| Год регистрации | 2008 |
| Номер сертификата | 5434 |
| Дата регистрации | 2008-08-28 |
| Срок действия | - |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УШЯИ.411182.039 МП (МРБ МП. 1904-2009) |
Поверители
Скачать
|
Описание типа РБ 03 13 3837 08 [2008-01-01]
rb-03-13-3837-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3837 08 [2011-03-24]
rb-03-13-3837-08_2011-03-24.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-85 предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока, среднего квадратического значения силы переменного тока, среднего квадратического значения суммы напряжения постоянного и переменного токов, среднего квадратического значения суммы силы постоянного и переменного токов, сопротивления постоянному току, частоты и периода электрических сигналов, временных интервалов, специальных сигналов систем интервального регулирования движения поездов. Вольтметры обеспечиваю! математическую, логическую и функциональную обработку результатов измерений.
Вольтметры предназначены для применения в различных областях народного хозяйства, в том числе для измерения параметров электрических сигналов аппаратуры железнодорожной автоматики и телемеханики в условиях предприятий-изготовителей, сервисных центрах и ремонтных подразделениях железных дорог.
Вольтметры допускают совместную работу с высоковольтным щупом 80К-6 фирмы Fluke.
Описание
Принцип действия вольтметров основан на преобразовании измеряемой величины в нормированное значение постоянного напряжения с последующим его преобразованием аналого-цифровым преобразователем интегрирующего типа в цифровой эквивалент

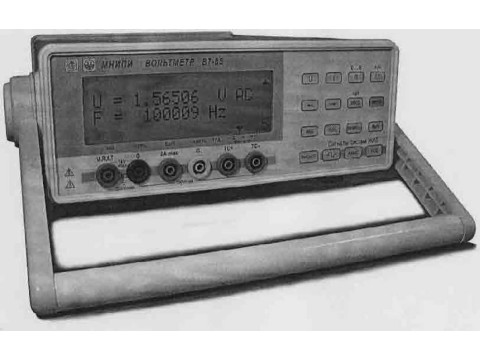

Внешний вид вольтметра приведен на рисунке 1.
Место с указанием нанесения знака поверки приведено в приложении А.
Места с указанием нанесения оттиска знака поверки и оттиска клейма ОТК указано в приложении А.

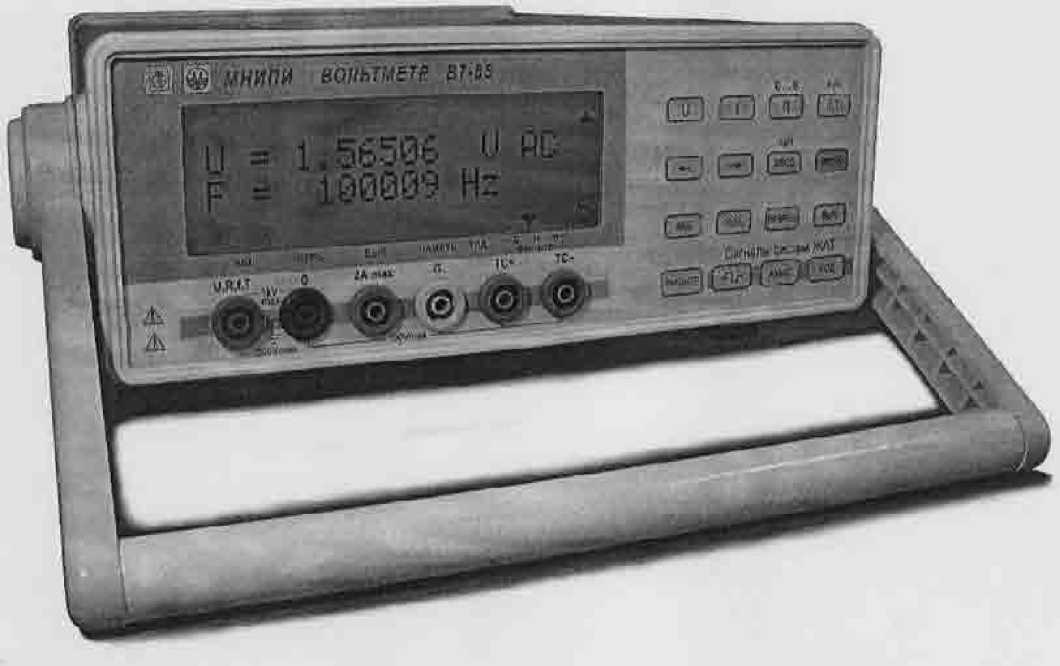

Рисунок 1 - Внешний вил вольтметра.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения напряжения постоянного тока от 10 мкВ до 1000 В
диапазоны измерения 200 мВ, 2, 20, 200, 1000 В
пределы допускаемой основной погрешности приведены в таблице 1.
Таблица 1______________________________________________________________
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности |
|
200 мВ |
1 мкВ (10 мкВ) |
±(0,01 % от U + 0,002 % от Uk) ±(0,01 % от U + 0,01 % от Ик) |
|
2В |
10 мкВ (100 мкВ) |
±(0,008 % от U ± 0,002 % от Uk) ±(0,008 % от U ± 0,01 % от Uk) |
|
20 В |
100 мкВ (1 мВ) |
±(0,01 % от U + 0,002 % от Uk) ±(0,01 % от U + 0,01 % от Uk) |
|
200 В |
1 мВ (10 мВ) |
±(0,01 % от U ± 0,002 % от Uk) ±(0,01 % от U ± 0,01 % от Uk) |
|
1000 В |
10 мВ (100 мВ) |
±(0,01 % от U ± 0,005 % от Uk) ±(0,01 % от U ± 0,02 % от U к) |
|
Примечание - В таблице / и далее по тексту: - U (I, R, f, Т) - значение измеряемого напряжения (тока, сопротивления, частоты, периода); - пределы допускаемой основной погрешности приведены для формата индикации 5,5 десятичных разрядов, в скобках - для формата индикации 4,5 десятичных разрядов | ||
Диапазон измерения напряжения постоянного тока до 6 кВ от 0,1 до 6 кВ
диапазон измерения 20 кВ
пределы допускаемой основной погрешности приведены в таблице 2. Таблица 2
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности |
|
20 кВ |
0.1 В (1.0 В) |
±(1 % от U ± 0,01 % от Uk) |
Диапазон измерения среднего квадратического значения напряжения переменного тока от 1 мВ до 700 В
диапазоны измерения диапазон частот
200 мВ, 2, 20, 200, 700 В от 5 Гц до 100 кГц
пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот | ||
|
от 5 до 20 Гц включ. |
св. 20 до 60 Гц включ. |
св. 60 Гц до 20 кГц включ. | ||
|
200 мВ |
1 мкВ (10 мкВ) |
±( 1,0 % от U±0,1 % от Uk) |
±(0,2 % от U±0,l % от Uk) |
±(0,1 % от U±0,l % от Uk) |
|
2В |
10 мкВ (100 мкВ) | |||
|
20 В |
100 мкВ (1 мВ) | |||
|
200 В |
1 мВ (10 мВ) | |||
|
700 В |
10 мВ (100 мВ) |
±(0,1 % отЛн#.! фтВА от. 60 Гц Дор^лвд^. |] | ||
Продолжение таблицы 3
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот |
|
св. 20 до 100 кГц включ. | ||
|
200 мВ |
1 мкВ (10 мкВ) |
±(0,4 % от U + 0,2 % от Uk) |
|
2 В |
10 мкВ (100 мкВ) | |
|
20 В |
100 мкВ (1 мВ) | |
|
200 В |
1 мВ (10 мВ) | |
|
700 В |
10 мВ (100 мВ) |
* |
Примечания
1 Пределы допускаемой основной погрешности нормируются для измеряемых напряжений U на частотах f: U> О,005 Uk, f от 5 Гц dol 00 к! ц.
2 Пределы допускаемой основной погрешности в диапазоне частот от 5 до 20 Гц нормируются при включенном фильтре (режим "нормальный ”).
Диапазон измерения среднею квадратического значения напряжения переменного тока синусоидальной формы до 3 кВ от 0,1 кВ до 3 кВ
диапазоны измерения 20 кВ
частота (50 ± 0,5) Гц
пределы допускаемой основной погрешности приведены в таблице 4.
Таблица 4 _______________ _____
|
Uk |
Цена единицы младшего разряда |
Предел допускаемой основной погрешности на частоте (50 ± 0,5) Гц |
|
20 кВ |
0.1 в (I В) |
±( 1,5 % от U+0,05%otUk) |
Диапазон измерения среднего квадратического значения суммы напряжения постоянного и переменного токов синусоидальной формы от 5 мВ до 400 В диапазоны измерения 200 мВ, 2, 20, 200, 700 В
диапазон частот от 20 Гц до 100 кГц
пределы допускаемой основной погрешности приведены в таблице 5.
Таблица 5__________________ _____________________
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот | ||
|
от 20 до 60 Гц включ. |
св. 60 Гц до 20 кГц включ. |
св. 20 до 100 кГц включ. | ||
|
200 мВ |
1 мкВ (10 мкВ ) |
±( 1,0 % от U+0,5 % от Uk) |
±(0,5 % от U+0,5 % от U к) |
±(1,0 % от U+0,5 % от Uk) |
|
2 В |
10 мкВ (100 мкВ) |
±(0.5 % от U+0,2 % от Uk) |
±(0.3 % от U+0.2 % от Uk) |
±(0,5 % от U+0,2 % от Uk) |
|
20 В |
100 мкВ (1 мВ) | |||
|
200 В |
1 мВ (10 мВ) | |||
|
700 В |
10 мВ (100 мВ) | |||
Примечания
1 Пределы допускаемой основной погрешности нормируются для измеряемых
напряжений: U> 0,025 Uk
2 Пределы допускаемой основной погрешности в диапазоне частот от 5 до 20 Гц нормируются при включенном фильтре (режим '‘нормальный').
Диапазон измерения силы постоя иного тока от 1 мкА до 20 А диапазоны измерения 200 мкА, 2, 20,200 мА, 2, 20 Л
пределы допускаемой основной погрешности приведены в таблице 6.
Таблица 6
|
к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности |
|
200 мкА |
1 нА (10 нА) |
±(0,1 % от I + 0,05 % от 1к) |
|
2 мА |
10 нА (100 нА) |
±(0,1 % от I + 0,05 % от 1к) |
|
20 мА |
100 нА (1 мкА) |
±(0,1 % от I + 0,05 % от 1к) |
|
200 мА |
1 мкА (10 мкА) |
±(0,1 % от 1 + 0.05 % аг 1к) |
|
2 А |
10 мкА (100 мкА) |
±(0,1 % от I + 0,05 % от 1к) |
|
20 А |
100 мкА (1 мА) |
±(0,1 % от 1 + 0,05 % от 1к) |
Диапазон измерения среднего квадратического значения силы переменного тока
синусоидальной формы от 10 мкА до 20А
диапазоны измерения 200 мкА, 2, 20, 200 мА, 2, 20А
диапазон частот от5 Гц до ЮкГц
пределы допускаемой основной погрешности приведены в таблице 7.
Таблица 7_______________________________________________________________
|
1к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот | |
|
от 5 до 20 Гц включ. |
св. 20 Гц до 1 кГц включ. | ||
|
1 |
2 |
3 |
4 |
|
200 мкА |
1 нА (10 нА) |
±( 1,0 % от 1 + 0,2 % от 1к) |
±(0,3 % от 1 + 0,1 % от 1к) |
|
2 мА |
10 нА (100 нА) | ||
|
20 мА |
100 нА (1 мкА) | ||
|
200 мА |
1 мкА (10 мкА) | ||
|
2 А |
10 мкА (100 мкА) | ||
|
20 А |
100 мкА (1 мА) |
не нормируется |
±(0,5 % от 1 + 0,1 % от 1к) от 45 Гц до 1 кГц включ. |
|
5 |
6 |
7 |
8 |
|
от 1 до 5 кГц включ. |
св. 5 до 10 кГц включ. | ||
|
200 мкА |
1 нА (10 нА) |
±(0,5 % от I + 0,2 % от 1к) |
±(2,5 % от 1 + 0,2 % от 1к) |
|
2 мА |
10 нА (100 нА) | ||
|
20 мА |
100 нА (1 мкА) | ||
|
200 мА |
1 мкА (10 мкА) | ||
|
2 А |
10 мкА (100 мкА) | ||
|
20 А |
100 мкА (1 мА) |
не нормируется |
не нормируется |
Примечания
I Погрешность вольтметра нормируется при 1 > U, 05*1к.
2 Пределы допускаемой основной погрешности в диапазоне, частот от 20 до 60 Гц
нормируются при включенном фильтре (режим "нормальный ”).
Диапазон измерения среднего квадратического значения суммы силы постоянного и переменного токов синусоидальноп формы от 10 мкА до 2А
диапазоны измерения 200 мкА, 2, 20,200 мА, 2 А
диапазон частот от 20 Гц до 5 кГц
пределы допускаемой основной погрешности приведены в таблице 8.
Таблица 8________
|
1к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот | ||
|
от 20 до 60 Гн включ. |
св. 60 до 1 кГц включ. |
св. 1 до 5 кГц включ. | ||
|
200 мкА |
1 нА (10 нА) |
±(0,7 % от I + 0,2 % от 1к) |
±(0,5 % от 1 + 0,1 % от 1к) |
±(0,7 % от I + 0,2 % от 1к) |
|
2 мА |
10 нА (100 нА) | |||
|
20 мА |
100 нА (1 мкА) | |||
|
200 мА |
1 мкА (10 мкА) | |||
|
2 А |
10 мкА (100 мкА) | |||
Примечания
1 Погрешность вольтметра нормируется при 1 > 0,05* 1к.
2 Пределы допускаемой основной погрешности в диапазоне частот от 20 до 60 Гц нормируются
при включенном фильтре (режим "нормальный ”).
Диапазон измерения электрического сопротивления постоянному току
от 1 Ом до 2 ГОм
диапазоны измерения 20, 200 Ом, 2, 20, 200 кОм, 2, 20, 200 МОм, 2 ГОм
пределы допускаемой основной погрешности приведены в таблице 9.
Таблица 9
|
Rk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности |
|
20 Ом* |
0,1 МОм (1 МОм) |
±(0,05 % от R + 0,01 % от Rk) ♦♦ [±(0,05 % от R + 0,02 % от Rk)] ** |
|
200 Ом |
1 МОм (10 МОм) | |
|
2 кОм |
10 МОм (100 МОм) |
±(0,05 % от R 4 0,003 % от Rk) *• [±(0,05 % от R + 0,01 % от Rk)] ♦* |
|
20 кОм |
100 МОм (1 Ом) | |
|
200 кОм |
1 Ом (10 Ом) | |
|
2 МОм |
10 Ом (100 Ом) | |
|
20 МОм |
100 Ом (1 кОм) |
±(0,1 % от R ± 0,01 % от Rk) ** [±(0,1 % от R + 0,015 % от Rk)] ** |
|
200 МОм |
1 кОм (10 кОм) |
±(0,2 % от R + 0,02 % от Rk) ** |
|
2 ГОм |
10 кОм (100 кОм) |
±(0,5 ± 0,0025«Rx) % ♦♦♦ |
Погрешность вольтметра на пределе 20 Ом нормируются только при измерении по
четырехпроводной схеме.
* * Пределы допускаемой основной погрешности, кроме диапазона с верхним пределом измерения Rk 2 ГОм.
* ** Пределы допускаемой основной погрешности для форматов индикации 4,5 и 5,5 десятичных разрядов, где Rx — значение измеряемого сопротивления, МОм.
Диапазон измерения частоты
от 5 Гц до 10 МГц
диапазон измерения
200 Гц, 2, 20, 200 кГц, 2, 10 МГц
пределы допускаемой основной погрешности приведены в таблице 10.
Таблица 10
|
fk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности |
|
200 Гц |
0,001 Гц (0,01 Гц) |
± (0,01 % от f + 0,005 % от Гк) |
|
2 кГц |
0,00001 кГц (0,0001 кГц) |
±(0.01 % от f + 0,005 % от fk) |
|
20 кГц |
0,0001 кГц (0,001 кГц) |
± (0,01 % от f ± 0,005 % от Гк) |
|
200 кГц |
0,001 кГц (0,01 кГц) |
± (0,01 % от f + 0,005 % от fK) |
|
2 МГц |
0,00001 МГц (0,0001 МГц) |
± (0,01 % от f + 0,005 % от Гк) |
|
10 МГц |
0,0001 МГц (0,001 МГц) |
± (0,01 % от f + 0,005 % от Гк) __ |
I
HI VI
Диапазин измерения периода от 1 мкс до 200 мс
диапазон измерения 200 мкс, 2, 20,200 мс
пределы допускаемой основной погрешности приведены в таблице 11.
Таблица 11
|
Тк |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности. |
|
200 мкс |
0,001 мкс (0,01 мкс) |
± (0,05 % от Т + 0,005 % от Тк) |
|
2 мс |
0,00001 мс (0,0001 мс) |
± (0,05 % от Т + 0,005 % от Тк) |
|
20 мс |
0,0001 мс (0,001 мс) |
± (0,05 % от Т + 0,005 % от Тк) |
|
200 мс |
0,001 мс (0,01 мс) |
± (0,05 % от Т + 0,005 % от Тк) |
Диапазон измерения временных интервалов между однополярными импульсами от 10 мс до 10 с
диапазон измерения 20 с
пределы допускаемой основной погрешности приведены в таблице 12.
Таблица 12 ______
|
Лк |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности, |
|
20 с |
0,1 мс (1,0 мс) |
± (0,05 % от Д1 + 0,005 % от Д(к) |
Диапазон измерения среднего квадратического значения напряжения переменного тока в импульсе амплитудно-манипулированных кодовых сигналов систем ЖАТ
от 50 мВ до 200 В
200 мВ; 2; 20; 200 В от 420 до 5555 Гц
8; 12 Гц
диапазоны измерения диапазон несущих частот частота манипуляции
пределы допускаемой основной погрешности приведены в таблице 13.
Таблица 13
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот |
|
от 420 до 5555 Гц включ. | ||
|
200 мВ |
1 мкВ (10 мкВ) |
±(0,5 % от U+0,2 % от U к) |
|
2 В |
10 мкВ (100 мкВ) |
±(0,5 % от U+0,2 % от Uk) |
|
20 В |
100 мкВ (1 мВ) |
±(0,5 % от 11+0,2 % от Uk) |
|
200 В |
1 мВ (10 мВ) |
±(0,5 % от U+0,2 % от Ик) |
Диапазон измерения среднего квадратического значения напряжения переменного тока в импульсе сигналов систем ЖАТ с кодоимпульсной модуляцией диапазоны измерения несущие частоты частота манипуляции
от 50 мВ до 200 В
200 мВ; 2; 20; 200 В
25; 50; 75 Гц
0,538 Гц
пределы допускаемой основной погрешности приведены в таблице 14.
Таблица 14
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот | |
|
25 Гц |
50; 75 Гц | ||
|
200 мВ |
1 мкВ (10 мкВ) |
±(2,0 % от U+0,2 % от Мк) |
±(0,5 % от U+0,2 % от Uk) |
|
2В |
10 мкВ (100 мкВ) |
±(2,0 % от U+0,2 % от Uk) |
±(0,5 % от U+0,2 % от Uk) |
|
20 В |
100 мкВ (I мВ) |
±(2,0 % от U+0,2 % от Uk) |
±(0,5 % от U ±0,2 % от Uk) |
|
200 В |
1 мВ (10 мВ) |
±(2,0 % от U+0,2 % от Uk) |
±(0,5 % от U+0,2 % от Uk) |
Диапазон измерения напряжения в импульсе амплитудно-манипулнровянных однополярных кодовых сигналов систем ЖАТ от 50 мВ до 200 В
диапазоны измерения 200 мВ; 2; 20; 200 В
Лист
'ТО Ионный;
<№я>асМ1>>с
пределы допускаемой основной погрешности приведены в таблице 15.
Таблица 15
|
Uk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот |
|
200 мВ |
1 мкВ (10 мкВ) |
±(0,1 % от U+0,1 % от Uk) |
|
2В |
10 мкВ (100 мкВ) |
±(0,1% от U+0,1 %otUk) |
|
20 В |
100 мкВ (1 мВ) |
±(0,1 % от U+0,1 % от Uk) |
|
200 В |
1 мВ (10 мВ) |
±(0,1 % от U+0,1 % от Uk) |
Диапазон измерения среднего квадратического значения силы переменного тока в импульсе амллитудно-манипулированных кодовых от 10 мкА до 2 А сигналов систем ЖАТ
диапазоны измерения 200 мкА; 2; 20; 200 мА; 2 А
диапазон несущих частот от 420 до 5555 Гц
частота манипуляции 8; 12 Гц
пределы допускаемой основной погрешности приведены в таблице 16.
Таблица 16
|
1к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот | |
|
от 420 до 780 Гц включ. |
от 4555 до 5555 Гц включ. | ||
|
200 мкА |
1 нА (10 нА) |
±(0,5 % от 1+0,2 % от 1к) |
±(1,0 % от 1+0,2 % от 1к) |
|
2 мА |
10 нА (100 нА) |
±(0,5 % от 1+0.2 % от 1к) |
±(1.0% от 1+0,2 % от 1к) |
|
20 мА |
100 нА (1 мкА) |
±(0.5 % от 1+0,2 % от Тк) |
±(1.0 % от 1+0.2 % от 1к) |
|
200 мА |
1 мкА (10 мкА) |
±(0,5 % от 1+0,2 % от 1к) |
±( 1,0 % от 1+0,2 % от 1к) |
|
2 А |
10 мкА (100 мкА) |
±(0,5 % от 1+0,2 % от 1к) |
±(1,0 % от 1+0,2 % от 1к) |
|
Диапазон измерения среднего квадратического значения силы переменного тока в импульсе сигналов систем ЖАТ с кодонмпульснон модуляцией от 10 мкА до 2 А диапазоны измерения 200 мкА; 2; 20; 200 мА; 2 А несущие частоты 25; 50; 75 Гц частота манипуляции 0,538 Гц пределы допускаемой основной погрешности приведены в таблице 17. Таблица 17 | |||
|
1к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот | |
|
25 Гц |
50, 75 Гц | ||
|
200 мкА |
1 нА (10 нА) |
±(2,0 % от 1+0,2 % от 1к) |
±(0.5 % от 1+0,2 % от 1к) |
|
2 мА |
10 нА (100 нА) |
±(2,0 % от 1+0,2 % от 1к) |
±(0,5 % от 1+0,2 % от 1к) |
|
20 мА |
100 нА (1 мкА) |
±(2,0 % от 1+0,2 % от 1к) |
±(0,5 % от 1+0,2 % от 1к) |
|
200 мА |
1 мкА (10 мкА) |
±(2,0 % от 1+0,2 % от 1к) |
±(0,5 % от 1+0,2 % от 1к) |
|
2А |
10 мкА (100 мкА) |
+(2,0 % от 1+0,2 % от 1к) |
±(0,5 % от 1+0,2 % от 1к) |
Диапазон измерения силы тока в импульсе амплитудно-маннпулированных однополярных кодовых сигналов систем ЖАТ от 10 мкА до 2 А
диапазоны измерения 200 мкА; 2; 20; 200 мА; 2 А
пределы допускаемой основной пшрешносги приведены в таблице 18.
Таблица 18
|
1к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности в диапазоне частот |
|
200 мкА |
I нА (10 нА) |
±(0,1 % от 1+0,1 % от 1к) |
|
2 мА |
10 нА (100 нА) |
±(0,1 % от 1+0,1 % от 1к) |
|
20 мА |
100 нА (1 мкА) |
±(0,1 % от 1+0,1 % от 1к) |
|
200 мА |
1 мкА (10 мкА) |
±(0,1 % от 1+0,1 % от 1к) |
|
2 А |
10 мкА (100 мкА) |
±(0,1 % от 1+0,1 % от 1к) |
Интерфейсы
USB, “Стык С2”
Питание от сети переменного тока:
напряжение, В
230 ± 23
50 + 0,5
20
от минус 10 до плюс 50
80
1Р20
353 х 284 х 103
6,0
15 000
частота, Гц
Потребляемая мощность, В А, нс более
Диапазон температур рабочих условий
применения, ° С
Относительная влажность окружающего воздуха
при 25 ° С
Степень защиты оболочки по ГОСТ 14254-96
Габаритные размеры, мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель вольтметра методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.
Комплектность
|
Обозначение |
Наименование, тип |
Количество на комплект |
Примечание |
|
УШЯИ.411182.039 |
Вольтметр универсальный В7-85 с принадлежностями и ЗИП. |
1 | |
|
УШЯИ.411182.039 РЭ |
Руководство по эксплуатации |
1 | |
|
УШЯИ.411182.039 МП МРБ МП. 1904 -2009 |
Методика поверки |
1 | |
|
УШЯИ.305646.099 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”, ГОСТ 15150-69 “ Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”, ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования”, ТУ BY 100039847.088-2009 “Вольтметр универсальный В7-85. Технические условия”, Методика поверки УШЯИ.411182.039 МП (МРБ МП. 1904-2009).
Заключение
Вольтметр универсальный В7-85 соответствует требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ BY 100039847.088-2009
Межповерочный интервал - не более 12 месяцев (для волымсгров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный цент БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации Xs BY/112 02.1.0.0025.
Другие Вольтметры
